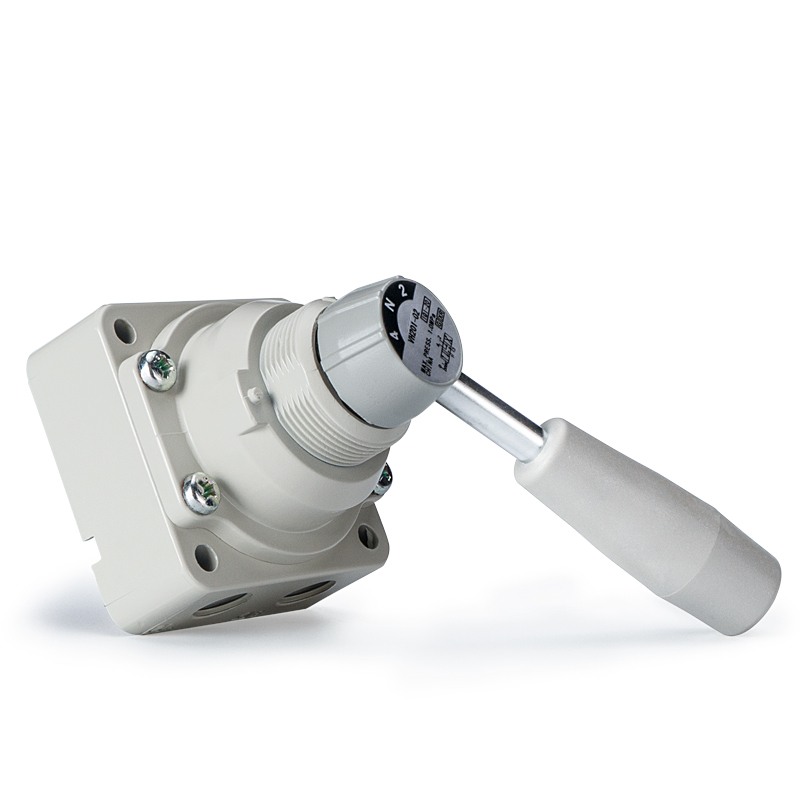

Van tay quay tay 4 chiều dòng VH

Thương hiệu: SOLH của Richge Technology

Định vị sản phẩm

     Dòng VH là van tay quay thủ công 4 chiều được vận hành bằng cách xoay tay cầm 90° để chuyển mạch khí. Nó được sử dụng rộng rãi để thay đổi hướng thủ công, vận hành thiết bị, dừng khẩn cấp và chuyển nguồn không khí trong hệ thống khí nén, có cấu trúc cơ khí đơn giản, độ tin cậy ổn định và chỉ báo vị trí trực quan rõ ràng.

Cấu trúc cốt lõi & Nguyên tắc làm việc

     - Loại van: Van ống quay thủ công 4 chiều

     -- Chế độ hoạt động: xoay tay cầm 90° để chuyển đổi vị trí

     -- Định nghĩa cổng: Đầu vào nguồn P, cổng đầu ra hoạt động A/B, cổng xả R

     -- Ba chức năng trung tâm tiêu chuẩn:

        1. Đóng trung tâm (Model 200/210): Tất cả các cổng được bịt kín ở vị trí trung tâm để duy trì áp suất xi lanh

        2. Ống xả trung tâm (Model 201/211): Cổng A & B được kết nối với ống xả để giải phóng toàn bộ áp suất

        3. 2-Vị trí (Model 202/212): Không có vị trí trung tâm, chỉ có hai trạng thái P→A / P→B

     - Cấu trúc niêm phong: Phốt ống quay chính xác với độ rò rỉ bên trong cực thấp

     -- Tùy chọn lắp đặt: Đường ống bên / Đường ống phía dưới; gắn bảng / gắn thân van trực tiếp.

Thông số kỹ thuật đầy đủ

  1. Thông số chung phổ quát

     -- Chất lỏng áp dụng: Khí nén

     -- Áp suất bằng chứng: 1,5 MPa

     -- Áp suất vận hành tối đa: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Nhiệt độ môi trường và trung bình: -5 ~ +60oC (không cho phép đóng băng)

     -- Góc quay hoạt động: 90°

     -- Yêu cầu bôi trơn: Không cần bôi trơn; Dầu bôi trơn tuabin ISO VG32 tùy chọn

     -- Chất liệu: Thân van – hợp kim kẽm / nhôm đúc; tay cầm – nhựa kỹ thuật

  2. Bảng thông số cổng và kích thước sê-ri

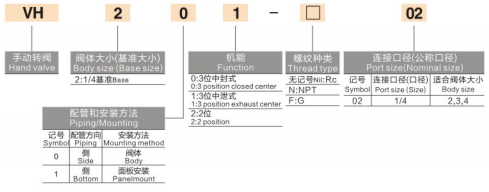

Giải thích mã mẫu

  1. Ví dụ: VH210-02

     -- VH: Mã dòng cơ sở

     -- 2: Mã kích thước (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Bố trí đường ống (0 = cổng bên, 1 = cổng dưới)

     -- 0: Chức năng trung tâm (0=đóng trung tâm, 1=ống xả trung tâm, 2=2 vị trí)

     -- 02: Mã kích thước cổng (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Các mẫu tiêu chuẩn phổ biến

     -- VH210-02: 1/4", đường ống đáy, đóng tâm 3 vị trí (được sử dụng rộng rãi nhất)

     -- VH200-02: 1/4", đường ống bên, đóng 3 vị trí ở giữa

     -- VH201-02: 1/4", ống xả ở giữa, 3 vị trí ống xả

    -- VH310-03: 3/8", đường ống đáy, tâm 3 vị trí đóng

 Ưu điểm sản phẩm cốt lõi

  1. Vận hành trực quan với Khóa vị trí tích hợp

      Tay cầm xoay 90° với vị trí công tắc có thể nhìn thấy rõ ràng; Khóa định vị cơ học tích hợp ngăn chặn sự vận hành sai do vô tình.

  2. Ba tùy chọn chức năng trung tâm cho điều kiện làm việc đa dạng

     -- Đóng trung tâm (200/210): Duy trì áp suất kẹp xi lanh trong quá trình tắt thiết bị

     -- Ống xả trung tâm (201/211): Giảm áp an toàn và thông gió toàn hệ thống để bảo trì

     -- 2-Vị trí (202/212): Chuyển đổi hai chiều đơn giản mà không cần vị trí giữ trung gian

  3. Thiết kế đa ngàm rất linh hoạt

     Hỗ trợ bố trí cả đường ống bên và đường ống phía dưới; có hai phương pháp lắp đặt: lắp phẳng bảng điều khiển hoặc cố định thân van trực tiếp.

  4. Tuổi thọ cao và không cần bảo trì

      Cấu trúc kín quay bền bỉ với khả năng chống bụi và ô nhiễm vượt trội; không cần bôi trơn hoặc bảo trì định kỳ.

Kịch bản ứng dụng điển hình

     -- Chuyển mạch hai chiều bằng tay cho xi lanh khí nén

     - Điều khiển thủ công tạm thời, xả áp trong quá trình vận hành và bảo trì thiết bị

     - Cách ly dừng khẩn cấp và cắt nguồn không khí để khóa liên động an toàn máy

     -- Trạm kích hoạt thủ công cho thiết bị sản xuất bán tự động

     - Bàn thí nghiệm giảng dạy điều khiển cơ bản và trình diễn mạch khí nén

Tóm tắt một câu

     Van tay quay thủ công 4 chiều SOLH VH có hoạt động quay 90°, ba chức năng trung tâm có thể hoán đổi cho nhau, tùy chọn đường ống bên/đáy và phương pháp lắp bảng/van kép, đóng vai trò là bộ phận phổ biến tiêu chuẩn để chuyển mạch khí nén thủ công, vận hành tại chỗ và cách ly mạch khí an toàn.
