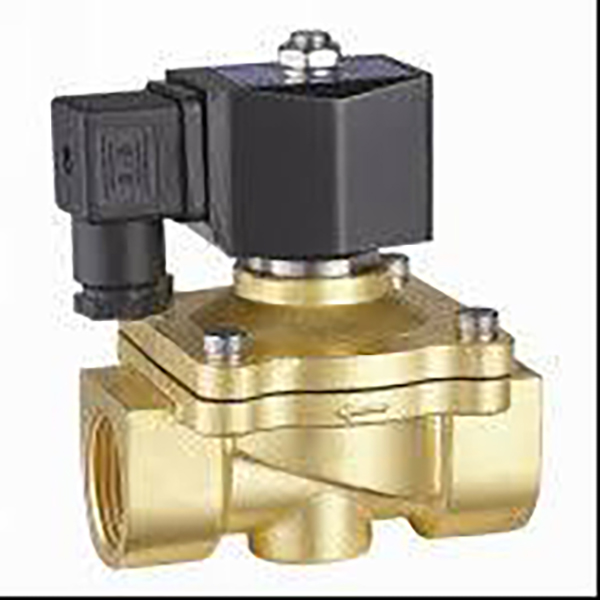

Van điện từ chất lỏng 2/2 chiều dòng 2W (Hoạt động trực tiếp + Vận hành thử nghiệm)

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Dòng SOLH 2W là loại van điện từ ngắt chất lỏng thường đóng 2/2 chiều công nghiệp phổ biến, được chia thành hai dòng cấu trúc: 2W tác động trực tiếp (loạt nhỏ 030/050) và 2W vận hành thí điểm (loạt lỗ khoan lớn 150 ~ 500). Nó thực hiện điều khiển bật/tắt tự động đối với nước sạch, khí nén, dầu bôi trơn, chất lỏng cắt làm mát và đường ống dẫn chất lỏng có tính ăn mòn yếu.

       * Thân van bằng đồng thau có nhiều lớp bịt kín chống ăn mòn; tùy chọn kép của loại trực tiếp khởi động không áp suất và loại thí điểm dòng chảy cao để lựa chọn toàn dải

       * Thông số kỹ thuật về kích thước và luồng được tiêu chuẩn hóa, tương thích với đa luồng PT/G/NPT để xuất khẩu toàn cầu

       * Cuộn dây chịu nhiệt độ thấp hỗ trợ cung cấp năng lượng liên tục ổn định lâu dài

     Phù hợp rộng rãi với các thiết bị xử lý nước, mạch làm mát máy công cụ, dây chuyền làm sạch phun, đường ống máy nén khí và hệ thống tự động hóa chất lỏng toàn ngành.

Hai dòng sản phẩm được phân loại đầy đủ: NC tác động trực tiếp VS NC vận hành thí điểm

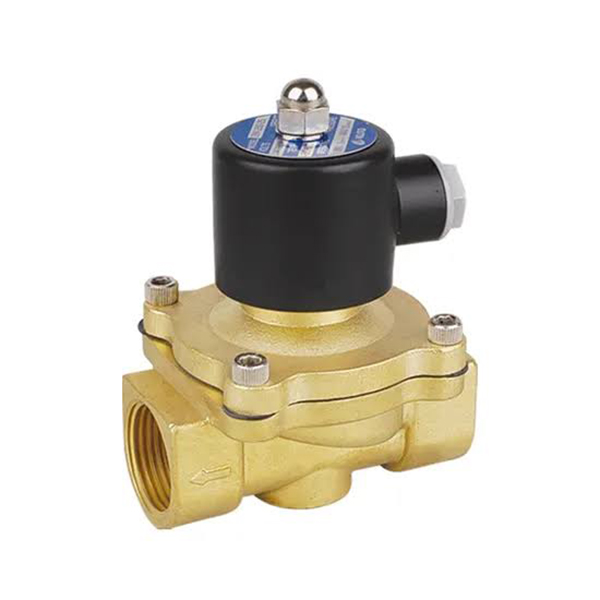

  1. 2W tác động trực tiếp thường đóng (Ví dụ mẫu: 2W-L030-08)

     --Nguyên tắc làm việcnhiều:Cuộn dây điện từ trực tiếp điều khiển thân phần ứng bên trong để mở/đóng bệ van chính, cho phép mở hoàn toàn dưới áp suất trung bình 0MPa.

        * TẮT nguồn: Lò xo nén miếng đệm kín để cắt hoàn toàn chất lỏng trong đường ống

        * BẬT nguồn: Lực điện từ nâng ống chỉ để nhận ra sự tuần hoàn chất lỏng hai chiều

           Không có buồng thí điểm phụ trợ, cấu trúc cực kỳ đơn giản với tốc độ phản hồi nhanh đến mili giây.

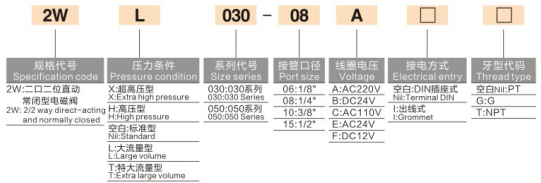

    -- Quy tắc mã hóa mô hình hoàn chỉnh

     2W - Hậu tố áp suất/dòng chảy - Dòng kích thước - Chủ đề cổng - Điện áp cuộn dây - Loại dây - Tiêu chuẩn chủ đề

        * 2W: Van điện từ thường đóng 2/2 chiều tác động trực tiếp

        *  Hậu tố áp suất và lưu lượng: Trống=Tiêu chuẩn / L=Lưu lượng lớn / T=Lưu lượng cực lớn / H=Áp suất cao / X=Áp suất cực cao

        *  Dòng kích thước: 030 (thu nhỏ), 050 (nhỏ vừa)

        *  Mã cổng: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Mã điện áp: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Chế độ đi dây: Trống=ổ cắm DIN (tiêu chuẩn cho tủ điều khiển), I=dây dẫn chống nước (thiết bị ẩm ngoài trời)

        *  Tiêu chuẩn ren: Trống=PT Ren côn Anh, ren song song G=G, T=NPT Mỹ

   --  Ưu điểm cốt lõi

       *  Khởi động chênh lệch áp suất bằng 0, không có giới hạn áp suất vận hành tối thiểu, mở ổn định trong các mạch nước chân không, áp suất vi mô và dòng nước vi mô

        *  Thân máy siêu nhỏ gọn, góc lắp tùy ý để bố trí tủ thiết bị chật hẹp

        *  Phản hồi bật tắt nhanh đến một phần nghìn giây, phù hợp với các chu kỳ khởi động-dừng ngắt quãng tần số cao

        *  Thân van nhỏ với chi phí tiêu hao thấp, lựa chọn đầu tiên tiết kiệm cho điều khiển nhánh một điểm

     --  Kịch bản ứng dụng

      Phun dầu làm mát một điểm cho máy công cụ CNC nhỏ, máy phun làm sạch mini, điều khiển vi khí/nước cho thiết bị tự động hóa 3C, công tắc nhánh nhỏ của máy nén khí, điều khiển bật/tắt chất lỏng vi mô trong phòng thí nghiệm.

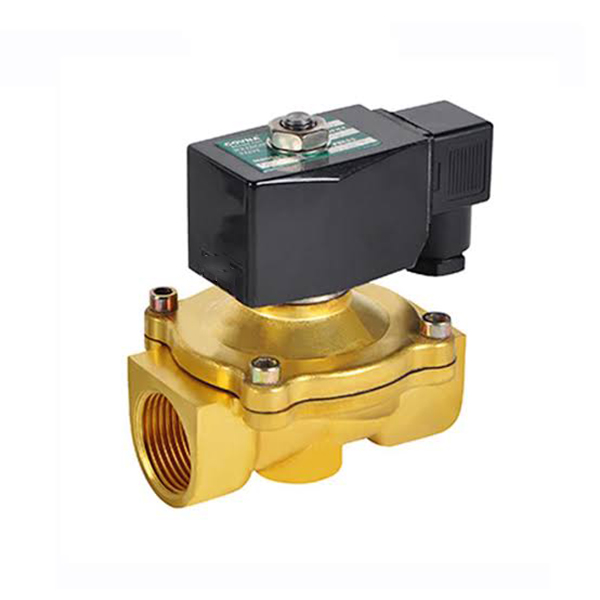

  2. 2W vận hành bằng phi công thường đóng (Ví dụ mẫu: 2W250-25)

     -- Nguyên tắc làm việc:Lỗ xả thí điểm tích hợp, dựa vào áp suất trung bình của đường ống để nâng ống chính có lỗ khoan lớn; cuộn dây chỉ điều khiển lỗ thí điểm nhỏ với mức tiêu thụ điện năng thấp và sinh nhiệt thấp. Áp suất chênh lệch khởi động tối thiểu 0,05MPa, van không thể mở hoàn toàn nếu không có áp suất trung bình.

        * TẮT nguồn: Lỗ thí điểm bịt ​​kín, áp suất khoang bên trong bịt kín để đóng đường ống

        * BẬT nguồn: Xả áp suất buồng thí điểm, giắc cắm áp suất trung bình mở van chính cho lưu lượng chất lỏng thể tích lớn, lỗ phun tối đa lên tới Φ50 (G2 inch)

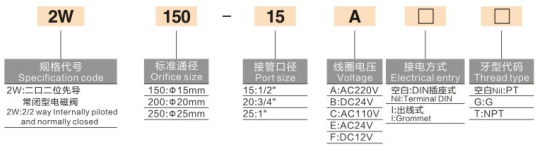

    --Quy tắc mã hóa mô hình hoàn chỉnh

        2W - Kích thước lỗ - Ren cổng - Điện áp cuộn dây - Loại dây - Tiêu chuẩn ren

        *  2W: Van điện từ thường đóng 2/2 chiều vận hành bằng thí điểm

        *  Kích thước lỗ tiêu chuẩn: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Mã cổng: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Mã điện áp, dây và ren có thể hoán đổi hoàn toàn với dòng tác động trực tiếp, phụ tùng cuộn dây tương thích

  3. Ưu điểm cốt lõi

     -- Lỗ xuyên thẳng cực lớn cho lưu lượng trung bình cao, tổn thất áp suất đường ống cực thấp, lý tưởng cho đường ống cấp nước/không khí tập trung toàn tuyến

     - Cuộn dây công suất thấp dẫn động thân van có lỗ khoan lớn, tăng nhiệt độ thấp khi hoạt động liên tục 24h, hiệu suất chống cháy

     -- Rãnh dòng chảy rộng không dễ bị tắc, hỗ trợ tuần hoàn nước làm mát công nghiệp có tạp chất lơ lửng cực nhỏ

     - Van thí điểm đơn có thể thay thế nhiều van trực tiếp nhỏ, đơn giản hóa việc bố trí đường ống chính và giảm chi phí mua sắm

  4.Kịch bản ứng dụng

     Điều khiển mạch nước chính cho thiết bị phun làm sạch dây chuyền lắp ráp lớn, máy nén khí xả toàn bộ máy và ngắt đường ống dẫn khí chính, hệ thống làm mát tuần hoàn, ống dẫn dòng lớn, thiết bị xử lý nước, công tắc tổng chất lỏng chung cho bao bì thực phẩm & thiết bị hóa học.

Các tính năng cốt lõi được chia sẻ phổ quát (Vận hành trực tiếp + thử nghiệm)

  1.Chức năng thường đóng NC thống nhất (Mặc định của nhà máy)

     Tự động tắt khi cắt điện, ngăn chặn hiệu quả tình trạng tràn, rò rỉ nước/không khí trong quá trình tắt thiết bị để bảo vệ an toàn hệ thống cao hơn.

  2. Vật liệu con dấu tùy chọn kép

     -- Cao su nitrile NBR tiêu chuẩn: Phổ biến cho nước sạch, khí nén & dầu bôi trơn trong điều kiện làm việc chung

     -- EPDM ethylene propylene tùy chọn: Chịu nhiệt, kháng axit và kiềm yếu, dành riêng cho nước nóng, chất lỏng sạch và thiết bị tẩy rửa cấp thực phẩm

  3. Cuộn dây tương thích đa thông số kỹ thuật

     Phạm vi phủ sóng điện áp AC & DC đầy đủ, cuộn dây cách điện công suất thấp hỗ trợ cấp điện liên tục trong thời gian dài; sơ đồ nối dây kép (ổ cắm DIN / dây dẫn chống nước) thích ứng với hệ thống dây điện của tủ trong nhà và thiết bị ngoài trời.

  4.Tiêu chuẩn chủ đề xuất khẩu đa quốc tế

     Ba tùy chọn ren: côn PT Anh, ren G song song BSPP, ren NPT Mỹ, phù hợp với thiết bị tự động hóa trong nước và nhu cầu xuất khẩu dây chuyền sản xuất ở nước ngoài.

  5. Gắn phổ quát không trọng lực

     Thân van có thể được lắp đặt theo chiều dọc, chiều ngang hoặc đảo ngược mà không ảnh hưởng đến hiệu suất đóng/mở, hoàn hảo cho cách bố trí tủ nhỏ gọn.

  6. Tùy chỉnh cấp áp suất đầy đủ

     Dòng trực tiếp hỗ trợ các phiên bản tùy chỉnh tiêu chuẩn / áp suất cao / áp suất cực cao / lưu lượng lớn; loạt thí điểm tự nhiên thích ứng với phạm vi áp suất chất lỏng công nghiệp thông thường 0,05 ~ 1,0MPa.

Bảng thông số kỹ thuật chung thống nhất

Bảng so sánh lựa chọn đầy đủ được vận hành trực tiếp VS thí điểm

Các kịch bản ứng dụng điển hình được phân đoạn

  1. Các trường áp dụng NC tác động trực tiếp 2W

     -- Phun dầu làm mát một điểm & phun vi mô cho máy công cụ CNC nhỏ, trạm điều khiển vi chất lỏng đơn giản

     -- Cấp nước phụ trợ chân không & bật/tắt nhánh khí nén nhỏ cho thiết bị tự động hóa 3C

     - Thiết bị làm sạch siêu âm nhỏ, vòng kiểm soát chất lỏng vi mô trong phòng thí nghiệm

     -- Chi nhánh bảo trì thiết bị, công tắc nước/gas một điểm cho các thiết bị nhỏ

  2. Các trường áp dụng NC vận hành thí điểm 2W

     - Máy nén khí xả toàn bộ máy, van ngắt đường ống dẫn khí chính của xưởng

     -- Điều khiển mạch nước chính cho thiết bị phun làm sạch dây chuyền lắp ráp lớn

     -- Hệ thống xử lý nước tuần hoàn, ống dẫn lưu lượng lớn làm mát công nghiệp

     -- Công tắc chính chất lỏng có lỗ khoan lớn dành cho bao bì thực phẩm & thiết bị hóa chất hoàn chỉnh

Quy tắc đánh giá lựa chọn cốt lõi

     -- Áp suất đường ống nước/không khí dưới 0,05MPa, môi trường vi mô gián đoạn, mạch chân không → Phải chọn loại tác động trực tiếp 2W

     -- Kích thước ống ≥G1/2, truyền tải dòng cao toàn bộ đường ống chính, đường ống áp suất ổn định lâu dài → Chọn loại vận hành thí điểm 2W

     -- Điều kiện làm việc của nước nóng, nước tinh khiết, chất lỏng axit yếu: Chỉ định con dấu cấp thực phẩm EPDM khi đặt hàng

     -- Đi dây tập trung bên trong tủ điều khiển máy: Ưu tiên loại đi dây ổ cắm DIN; thiết bị phun & tạo ẩm ngoài trời chọn loại dây dẫn chống nước I

     -- Mạch nước cao áp & trạm dòng chảy cao có thể chọn thân van tùy chỉnh có hậu tố H/L/T

Giải pháp mạch khí nén và chất lỏng hoàn chỉnh phù hợp

  1. Mạch nhánh làm mát nhỏ

     Bộ dịch vụ không khí AFC → Van điện từ 3/2 dòng 3V → Ống nhựa PU → Van tác động trực tiếp 2W (điều khiển bật/tắt mạch nước làm mát)

  2. Mạch tiêu đề nước chính của máy hoàn chỉnh

     Ống chính của bể chứa nước / máy nén khí → Van khoan lớn thí điểm 2W → phân phối nhánh đến từng đường ống phun của trạm

  3. Mạch phân xưởng chất lỏng chống cháy nổ

     Bộ xử lý nguồn không khí chống cháy nổ → Van thí điểm 2W với cuộn dây chống cháy nổ tùy chỉnh, phù hợp với đường ống điều khiển tự động chống cháy nổ

Tóm tắt một câu

     Van điện từ chất lỏng thường đóng 2/2 chiều bằng đồng thau dòng SOLH 2W cung cấp biến thể tác động trực tiếp nhỏ khởi động không áp suất và biến thể vận hành thí điểm lớn dòng chảy lớn công suất thấp, với con dấu cấp thực phẩm NBR/EPDM tùy chọn, khả năng tương thích đa luồng và đa điện áp, được sử dụng rộng rãi để điều khiển ngắt nước, không khí, dầu tự động trên máy công cụ, dây chuyền rửa phun, xử lý nước và thiết bị tự động hóa chất lỏng đóng gói thực phẩm.
