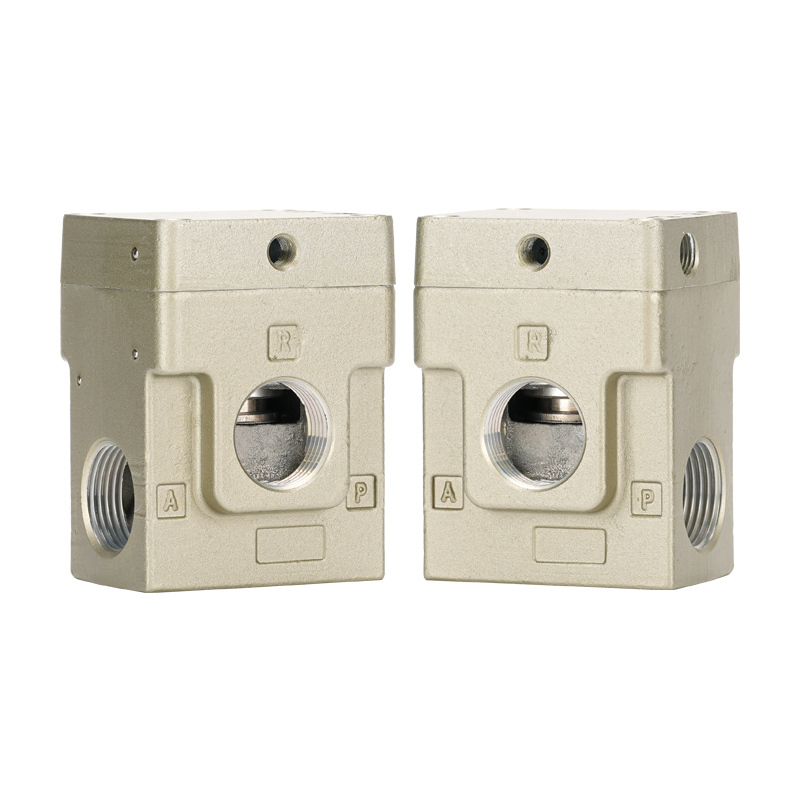

Bộ điều chỉnh áp suất giảm 3 chiều dòng chảy cao VEX1

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     Dòng VEX1 là bộ điều chỉnh áp suất loại giảm áp 3 chiều có lưu lượng cao, độ chính xác cao được phát triển theo SOLH bởi Richge Technology. Nó chuyên về duy trì áp suất ổn định, ổn định, xả nhanh và điều chỉnh áp suất hai/nhiều giai đoạn cho các mạch khí nén hạng nặng. Đây là giải pháp kiểm soát áp suất chủ đạo cho các bình khí áp suất cao, thiết bị thổi khí thể tích lớn và thiết bị truyền động xi lanh công suất lớn có lỗ khoan lớn.

Tính năng sản phẩm cốt lõi

1. Công suất lưu lượng cực cao (Lợi thế cạnh tranh cốt lõi)

     -- Áp dụng cấu trúc ống cuộn hình búp bê cân bằng thay vì thiết kế màng ngăn truyền thống, có hành trình mở lớn và khả năng chống dòng chảy cực thấp.

     -- Cung cấp tốc độ dòng chảy cao hơn 3~5 lần so với bộ điều chỉnh dòng AR thông thường để hỗ trợ nhu cầu cung cấp không khí nặng tức thời.

     -- Được trang bị cổng xả tràn cỡ lớn để giảm áp suất nhanh, áp suất ngược ổn định và ngăn chặn biến động áp suất một cách hiệu quả.

2. Ổn định áp suất chính xác cao

     -- Độ trễ ≤ 0,03 MPa

     -- Độ lặp lại ≤ 0,01 MPa

     -- Độ nhạy ≤ 0,01 MPa Biến động áp suất tối thiểu, hoàn toàn phù hợp với áp suất không đổi chính xác và điều kiện làm việc với dòng chảy không đổi.

3. Hai chế độ điều khiển tùy chọn

     -- Loại phi công không khí (VEX1□00): Được điều khiển bằng tín hiệu khí nén bên ngoài P1, áp dụng cho điều khiển từ xa, xưởng chống cháy nổ và hệ thống chuyển mạch áp suất đa điểm.

     -- Loại thí điểm điện từ bên ngoài (VEX1□00+G): Cuộn dây điện từ thí điểm tích hợp tích hợp với các tùy chọn DC24V / AC220V để thực hiện chuyển đổi áp suất điện tự động.

4. Phạm vi áp suất có thể điều chỉnh rộng và khả năng chịu áp suất cao

     -- Áp suất làm việc đầu vào tối đa: 1,0 MPa

     -- Phạm vi áp suất cài đặt có thể điều chỉnh: Phiên bản phi công trên không: 0,05 ~ 0,9 MPa Phiên bản phi công điện từ: 0,05 ~ 0,7 MPa5. Vận hành thân thiện với người dùng & Thích ứng nhiệt độ rộng · Định hướng lắp đặt miễn phí mà không bị giới hạn góc

     -- Thiết kế hoàn toàn không cần bôi trơn, tương thích với mạch khí khô không dầu

     -- Phạm vi nhiệt độ hoạt động: 0 ~ 50oC; mô hình thí điểm trên không được mở rộng đến 0 ~ 60oC, hiệu suất chống ngưng tụ

Bảng thông số kỹ thuật đầy đủ

Phân loại mô hình loạt

     -- VEX110□: Kích thước cổng nhỏ (01 / 02)

     -- VEX120□: Kích thước cổng vừa-nhỏ (02 / 03)

     -- VEX130□: Kích thước cổng trung bình (03 / 04 / 06 / 10)

     -- VEX170□: Kích thước cổng lớn (10 / 12)

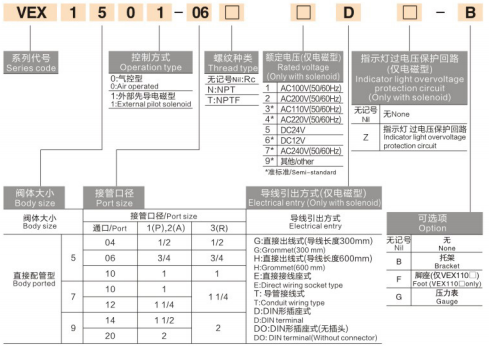

     -- VEX190□: Kích thước cổng cực lớn (14 / 20)Mã mẫu Ví dụVEX1300-03G36-4-01

     -- 130 = Dòng cổng trung bình

     -- 0 = Loại phi công trên không (1 = Loại phi công điện từ)

     -- 03 = 3/8" cổng ren

     -- G36 = DC24V điện từ thí điểm tích hợp (phụ kiện tùy chọn)

Kịch bản ứng dụng điển hình

     -- Ổn định áp suất nhanh và giảm áp nhanh cho bể chứa khí lớn

     -- Thiết bị thổi khí khối lượng lớn: trạm loại bỏ bụi công nghiệp, trạm sấy khô và lọc khí

     -- Xi lanh và động cơ không khí công suất cao: dẫn động dòng lớn ổn định để loại bỏ hiện tượng sụt áp trong đường ống

     -- Điều khiển áp suất hai giai đoạn/nhiều giai đoạn: bộ điều chỉnh đơn để chuyển đổi nhiều áp suất thông qua tín hiệu khí nén hoặc điện

     -- Mạch cân bằng & kiểm soát độ căng: độ căng không đổi cho sản xuất màng/dây, thiết bị cân bằng khí nén

Tóm tắt một câu

     Bộ điều chỉnh khí thải 3 chiều poppet cân bằng SOLH VEX1 kết hợp công suất dòng cực cao, độ chính xác cao 0,01MPa, chức năng xả cứu trợ tích hợp và chế độ điều khiển thí điểm không khí/điện từ kép, đóng vai trò là lựa chọn kiểm soát áp suất tối ưu cho các hệ thống khí nén hạng nặng yêu cầu ổn định áp suất liên tục, giảm nhanh và chuyển đổi áp suất nhiều giai đoạn.
