Van hình cơ khí 2/3 cổng trung bình dòng VM2 (VM200)

Thương hiệu: SOLH của Richge Technology

Định vị sản phẩm

     Dòng VM2 (VM200) là van poppet cơ học 2/3 cổng cỡ trung bình có thể hoán đổi hoàn toàn với các mẫu tiêu chuẩn SMC. Áp dụng cấu trúc đệm kín đáng tin cậy, nó có công suất lưu lượng cao vượt trội (Cv≈0,87), cổng tiêu chuẩn Rc1/4 phổ quát, kết cấu công nghiệp mạnh mẽ và các đầu truyền động hoàn chỉnh có thể hoán đổi cho nhau. Đây là van điều khiển cơ học chủ đạo để phát hiện giới hạn hành trình, vận hành thủ công và chuyển mạch mạch khí trên tất cả các loại máy móc tự động.

Thông số kỹ thuật cốt lõi

  1 thông số cơ bản

     -- Mã dòng: VM200 (tên viết tắt VM2)

     -- Loại mạch: 2 cổng (VM22x), 3 cổng (VM23x, NC thường đóng theo tiêu chuẩn)

     -- Cấu trúc: Loại hình múa rối tác động trực tiếp với khả năng bịt kín tuyệt vời và tuổi thọ dài

     -- Chất lỏng áp dụng: Khí nén, khí trơ

     -- Phạm vi áp suất hoạt động: 0 ~ 1,0 MPa (không tương thích chân không)

     -- Nhiệt độ môi trường và trung bình: -5 ~ +60oC (không cho phép đóng băng)

     -- Chủ đề cổng: Rc1/4 (02); tùy chọn NPT1/4 (N02), G1/4 (F02)

     -- Hiệu suất dòng chảy: Diện tích mặt cắt hiệu dụng 19 mm2, Cv = 0,87

     -- Trọng lượng tịnh: Model tiêu chuẩn 90 g

     -- Bố trí đường ống: Cổng bên (01), cổng dưới (00)

     -- Yêu cầu bôi trơn: Không cần bôi trơn; Dầu bôi trơn tuabin ISO VG32 tùy chọn

  2. Kích thước bên ngoài tổng thể (mm)

     -- Phiên bản cổng phụ: 17×44×25

     -- Phiên bản cổng đáy: 17×44×30

Định nghĩa mạch & Logic làm việc (3 cổng / 2 cổng)

  1. Model 3 cổng (VM23x, được sử dụng rộng rãi nhất)

     -- Cổng 1(P): Cửa cấp gió chính

     -- Cổng 2(A): Đầu ra tín hiệu điều khiển

     -- Cổng 3(R): Cổng xả

     -- NC thường đóng Logic: Không được kích hoạt → P cắt khỏi A, A nối với R; Sau khi kích hoạt → P nối với A, A cắt khí thải R

  2. Model 2 cổng (VM22x)

     -- Cổng 1(P): Chất lỏng đầu vào

     -- Cổng 2(A): Đầu ra điều khiển

     -- Thường đóng: Kênh khí mở ra khi nhấn, cắt ngay sau khi nhả

Danh mục đầu thiết bị truyền động có thể hoán đổi đầy đủ

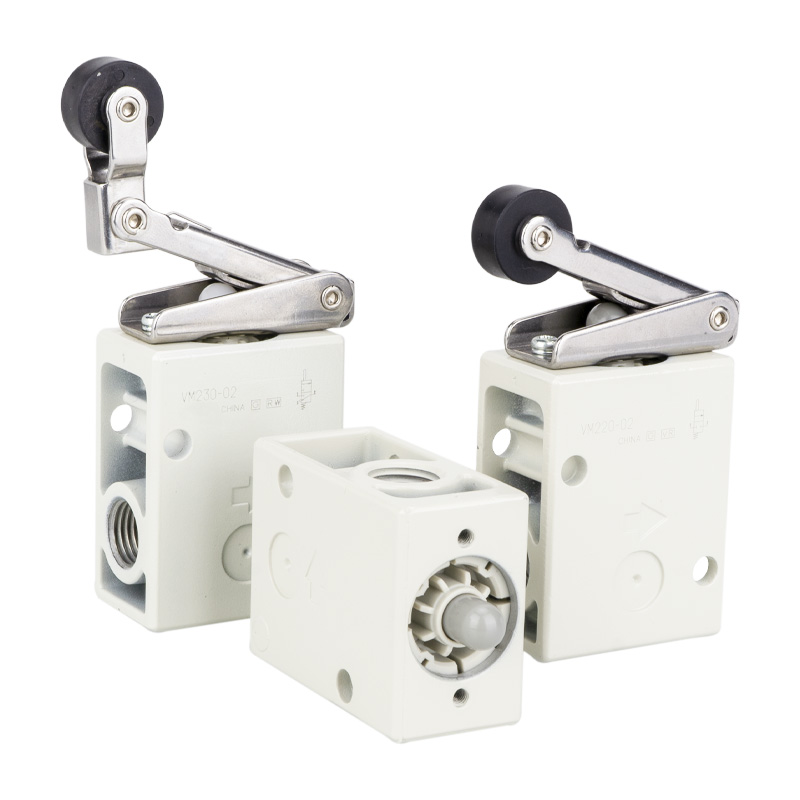

 1. Loại đòn bẩy con lăn (Dùng để phát hiện giới hạn hành trình, phổ biến nhất)

     -- VM231/221: Cần lăn nhựa POM tiêu chuẩn

     -- VM231S/221S: Con lăn thép cứng dành cho điều kiện làm việc chịu mài mòn nặng

     -- VM233/223: Cần lăn chống bật một chiều

  2. Loại pít tông thẳng

     VM230/220: Pit tông đẩy thẳng tiêu chuẩn

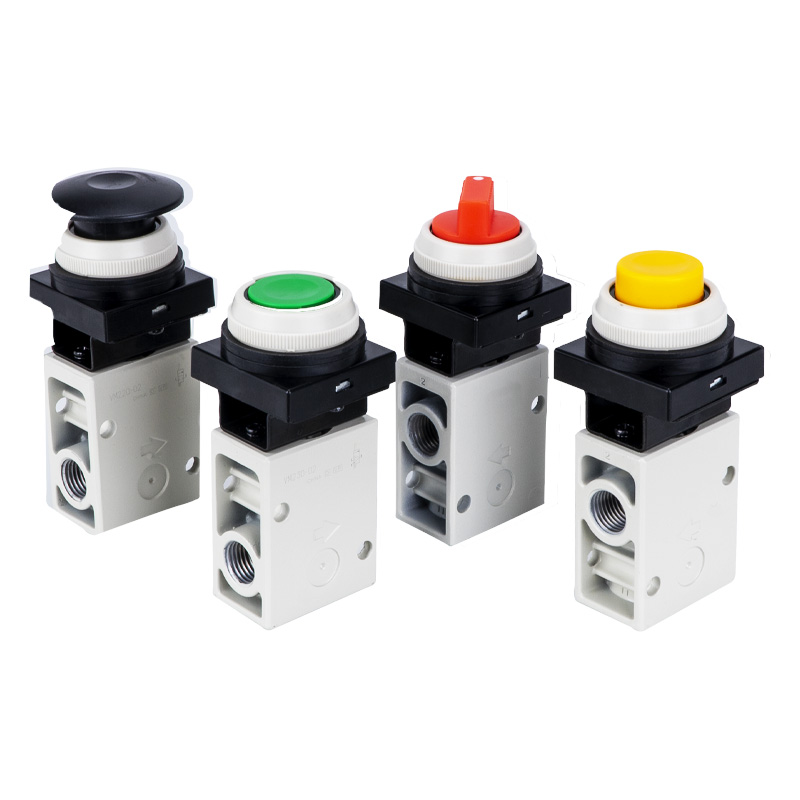

3. Loại nút nhấn (Dành cho vận hành chạy bộ bằng tay)

     -- VM232/222: Nút nhấn tiêu chuẩn phẳng

     -- VM232Y/222Y: Đầu nấm màu vàng dễ nhìn để dừng khẩn cấp

     -- VM232G/222G: Nút ấn chỉ báo màu xanh lá cây

 4. Bộ truyền động đặc biệt tùy chọn

     Cần bản lề, cần gạt, núm xoay có thể khóa, cần hai chiều và các đầu kích hoạt tùy chỉnh khác

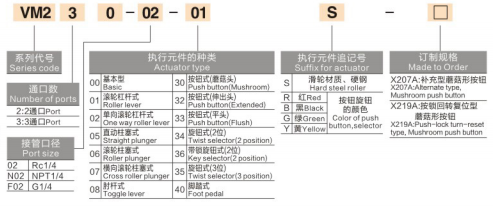

 Giải thích mã mẫu

   1. (Ví dụ: VM231-02-01S)

     -- VM231: Mạch 3 cổng + bộ truyền động đòn bẩy con lăn

     -- 02: Kích thước ren cổng (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Bố trí cổng bên (00 = bố trí cổng dưới cùng)

     -- S: Con lăn thép cứng (không có hậu tố = con lăn POM tiêu chuẩn)

     -- Hậu tố màu: A=màu đen tiêu chuẩn; Y=nấm vàng; G=nút màu xanh lá cây

  2. Các mô hình tiêu chuẩn chung

     -- VM231-02-01A: 3 cổng, con lăn POM, Rc1/4, cổng phụ (model đa năng)

     -- VM231S-02-01A: Con lăn thép cứng 3 cổng, Rc1/4, cổng bên (điều kiện làm việc chịu mài mòn nặng)

     -- VM230-02-00A: 3 cổng, pít tông thẳng, cổng đáy

     -- VM232Y-02-01A: Nút dừng khẩn cấp nấm vàng 3 cổng, cổng bên

Ưu điểm sản phẩm cốt lõi

     -- Hiệu suất lưu lượng trung bình cao: Cv=0,87, công suất lưu lượng cao hơn gần 8 lần so với mini VM1 (Cv=0,11), hoàn toàn phù hợp với các mạch khí nén lưu lượng trung bình

     -- Cổng Universal Rc1/4: Kích thước ren tiêu chuẩn chính thống dành cho thiết bị tự động hóa với khả năng tương thích tuyệt vời giữa các mô hình

     -- Niêm phong hình nộm đáng tin cậy: Độ kín khí tốt, chống bụi bẩn, phản ứng nhanh và tuổi thọ kéo dài

     -- Hỗ trợ bố trí đường ống kép: Tùy chọn cổng bên và dưới để bố trí lắp đặt bảng điều khiển dày đặc linh hoạt

     -- Phạm vi bao phủ toàn bộ bộ truyền động: Cần lăn, pít tông, nút phẳng và đầu nấm có sẵn để đáp ứng giới hạn cơ học, chạy bộ bằng tay và dừng khẩn cấp trong mọi tình huống

     -- Kết cấu chắc chắn chịu tải nặng: Thân van bằng kim loại; Con lăn thép cứng có hậu tố S tùy chọn cho hoạt động liên tục trong công nghiệp khắc nghiệt

     -- Thiết kế không cần bôi trơn: Khối lượng công việc bảo trì thấp, vận hành mạch khí sạch và thân thiện với môi trường

Kịch bản ứng dụng điển hình

     -- Cảm biến giới hạn hành trình của thiết bị: Phát hiện toàn bộ vị trí xi lanh / bàn trượt với bộ truyền động đòn bẩy con lăn

     -- Điều khiển chạy bộ bằng tay: Vận hành máy tại chỗ và vận hành bảng điều khiển thông qua nút nhấn

     -- Khóa liên động khẩn cấp an toàn: Đầu nấm màu vàng giúp ngắt mạch khí nhanh chóng

     -- Chuyển đổi Jig & cố định: Điều khiển vòng khí nén kẹp/tháo kẹp

     -- Dây chuyền sản xuất tự động: Tín hiệu vị trí máy trạm và mạch khóa liên động an toàn cơ khí

     -- Máy móc đóng gói, dệt may và in ấn: Vòng điều khiển kích hoạt cơ học tần số cao

So sánh lựa chọn: Bảng tham khảo nhanh VM1 VS VM2

Tóm tắt một câu

     Van poppet cơ khí cỡ trung bình SOLH VM2 được trang bị cổng Rc1/4 phổ quát, công suất lưu lượng cao Cv = 0,87, bộ truyền động có thể hoán đổi đầy đủ và các tùy chọn đường ống hai bên/đáy, hoạt động như van điều khiển cơ học chính thống tiêu chuẩn cho tất cả các mạch chuyển mạch khí nén tự động hóa công nghiệp.
