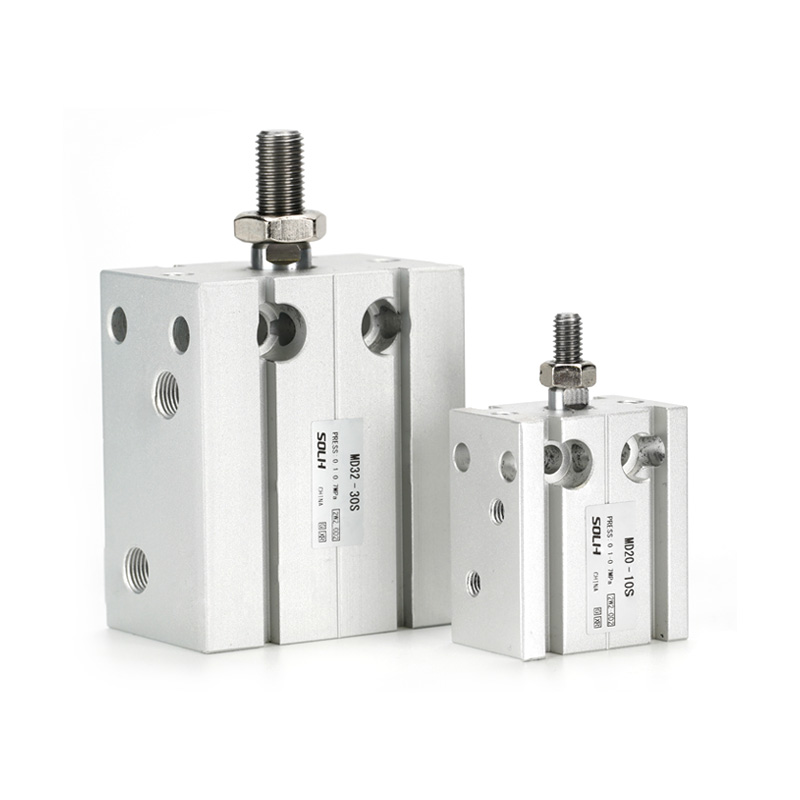

Xi lanh nhỏ gọn lắp đặt miễn phí nhiều ngàm dòng MD

Thương hiệu:SOLH của Richge Technology

Tổng quan về dòng sản phẩm

     Dòng SOLH MD là xi lanh thu nhỏ gắn tự do đa vị trí tiêu chuẩn với các lỗ lắp hình tròn, hình dạng khối siêu mỏng và khả năng lắp đặt góc tùy ý. Được thiết kế cho không gian thiết bị hạn chế, bố trí mật độ cao và các trạm làm việc phóng và định vị không liên tục với tải nhẹ.

     5 mô hình phụ hoàn chỉnh đáp ứng nhu cầu hành trình đơn/đôi, tác động đơn/kép, hành trình cố định/có thể điều chỉnh:

     -- MD: Thanh đơn tác động kép (loại phổ thông tiêu chuẩn)

     -- MSD: Thanh đơn tác động đơn (lò xo duỗi ra)

     -- MTD: Thanh đơn tác động đơn (lò xo rút vào)

     -- MDD: Thanh đôi tác động kép (chống xoắn không quay)

     -- MDJ: Thanh đôi tác động kép với hành trình điều chỉnh phía sau

Bảng thông số kỹ thuật lõi phổ quát

Thiết kế kết cấu & Ưu điểm hiệu suất cốt lõi

  1. Gắn đa vị trí 6 hướng đầy đủ

     - Các lỗ ren đồng đều phân bố ở phía trước, phía sau, bên trái, bên phải, trên và dưới thân trụ; có thể được cố định ở mọi mặt phẳng và mọi góc độ. Nhiều xi lanh sắp xếp song song cạnh nhau giúp tối đa hóa việc sử dụng không gian tủ.

  2. Thân máy siêu mỏng nhẹ

     - Độ dày thành mỏng hơn 30% ~ 50% so với xi lanh thân tròn tiêu chuẩn, thân chính bằng hợp kim nhôm nhẹ đúc khuôn để thiết kế cơ chế thu nhỏ.

  3. Vòng bi cần piston tự bôi trơn

     - Ống lót tự bôi trơn có độ ma sát thấp tích hợp trên cần piston, vận hành không dầu, tuổi thọ cao và chuyển động êm ổn định.

  4. Rãnh gắn công tắc từ tiêu chuẩn

     - Rãnh trượt hình thang chuyên dụng ở hai bên thân trụ; dễ dàng lắp ráp, tháo gỡ và dịch chuyển vị trí của công tắc sậy từ mà không cần thêm giá đỡ.

  5. Tấm đệm cao su phía trước tích hợp

     -- Bộ đệm tích hợp ở đầu thanh giúp hấp thụ rung động do va đập, giảm tiếng ồn khi vận hành và bảo vệ các đồ đạc và phôi nhỏ.

  6. Thanh đôi có thể mở rộng và các biến thể hành trình có thể điều chỉnh

     -- Thanh đôi MDD: Hiệu suất chống xoắn mạnh, độ lệch quay bằng 0, dẫn hướng tuyến tính ổn định dưới tải trọng bên

     -- Hành trình điều chỉnh MDJ: Vít tinh chỉnh phía sau để điều chỉnh giới hạn hành trình, linh hoạt đáp ứng các yêu cầu về chiều dài định vị thay đổi

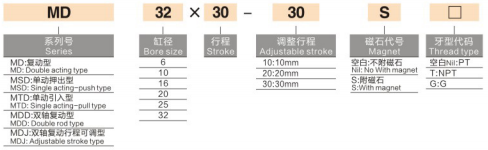

Quy tắc đặt tên mô hình hoàn chỉnh

  1. Model 1: MD16×30S tác động kép một thanh tiêu chuẩn

     -- MD = Mã sê-ri, xi lanh nén tác động kép một thanh

     -- 16 = Đường kính lỗ khoan (mm)

     -- 30 = Chiều dài hành trình cơ bản (mm)

     -- S = Vòng từ tính tích hợp (trống = không có nam châm)

  2.Model 2: Thanh đôi điều chỉnh MDJ20×20-10S

     -- MDJ = Thanh đôi tác động kép với điều chỉnh hành trình phía sau

     -- 20 = Kích thước lỗ khoan (mm)

     -- 20 = Hành trình cơ sở cố định

     -- 10 = Hành trình phụ có thể điều chỉnh được (Tổng hành trình = 20 + 10 = 30mm)

     -- S = Hậu tố tùy chọn vòng từ tích hợp

Bảng lực đẩy đầu ra lý thuyết (Đơn vị: N)

Hướng dẫn lựa chọn từng bước và các ứng dụng điển hình

  1. Quy tắc đánh giá lựa chọn cốt lõi

     -- Ưu tiên hạn chế về không gian: Khoang lắp đặt hẹp, bố trí dày đặc, nhu cầu lắp đặt đa góc → Chọn xi lanh khối nhỏ gọn dòng MD

     -- Kiểm tra tình trạng tải trọng: Tải trọng nhẹ dọc trục không lệch bên → Thanh đơn MD tiêu chuẩn; Tồn tại xoắn bên / tải bên bù → Mô hình chống xoay thanh đôi MDD

     -- Nhu cầu điều chỉnh hành trình: Hành trình định vị thay đổi cần có giới hạn tinh tế → Biến thể thanh đôi hành trình có thể điều chỉnh MDJ

     -- Phản hồi tín hiệu vị trí: Thêm hậu tố S với công tắc từ CMSH/DMSH để phát hiện hành trình PLC

  2. Kịch bản ứng dụng công nghiệp điển hình

     -- Tự động hóa 3C & Bán dẫn: Kẹp cố định mini, đẩy vật liệu, uốn linh kiện, trạm định vị chính xác

     -- Thiết bị tự động hóa chung: Chặn phôi, chuyển mạch trạm, cơ cấu chuyển động tịnh tiến tuyến tính nhỏ

     -- Lắp ráp thiết bị gia dụng & phần cứng: Lắp ráp bộ phận nhỏ, buộc chặt, phân phối keo siêu nhỏ

     -- Máy đóng gói & thực phẩm: Vận chuyển nguyên liệu nhẹ, kẹp sản phẩm, phân loại tự động

Tóm tắt một câu

     SOLH MD xi lanh nhỏ gọn gắn tự do đa hướng bao gồm các biến thể MDJ thanh đơn/đôi, tác động đơn/đôi và hành trình có thể điều chỉnh với đầy đủ các lỗ lắp 6 cạnh, bộ đệm tích hợp và vòng từ tính tùy chọn, thiết kế nhẹ siêu mỏng lý tưởng cho kẹp tải nhẹ, đẩy và định vị trong 3C, chất bán dẫn, đóng gói và thiết bị tự động hóa mini.
