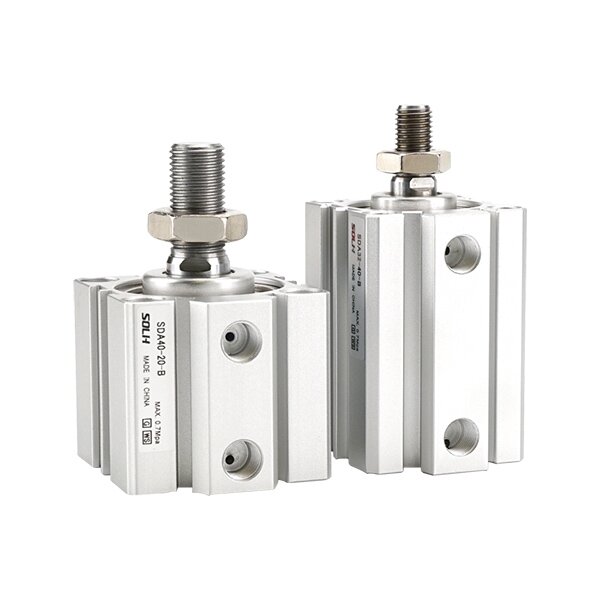

Xi lanh khí nén siêu mỏng dòng SDA

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Xi lanh nhỏ gọn siêu mỏng dòng SOLH SDA, thiết bị truyền động nhỏ gọn kinh tế cổ điển. Chiều dài thân chỉ bằng 1/2 ~ 1/3 xi lanh thanh giằng tiêu chuẩn. Kích thước lắp đặt có thể hoán đổi cho dòng Airtac ACQ và SMC CQ2. Thích hợp cho việc đẩy, kẹp và định vị hành trình ngắn trong không gian lắp đặt hạn chế, được sử dụng rộng rãi trong tự động hóa 3C, máy đóng gói và thiết bị cố định.

Cấu trúc & Tính năng chính

     -- Thân nhôm vuông siêu mỏng, hỗ trợ lắp đặt nhúng giúp tiết kiệm không gian;

     - Thùng anod hóa cứng, thanh piston mạ crom, chống mài mòn & chống ăn mòn;

     -- Các biến thể đầy đủ: tác động kép, lò xo hồi vị đơn, thanh đôi, hành trình điều chỉnh, phiên bản trang bị nam châm;

     - Cản trước cao su tích hợp ở cả hai đầu giúp giảm sốc & giảm tiếng ồn;

     - Phớt hai chiều ma sát thấp với khả năng lưu trữ dầu mỡ, tuổi thọ lâu dài không dầu;

     -- Các rãnh cảm biến xung quanh để lắp đặt công tắc từ tính tự động linh hoạt.

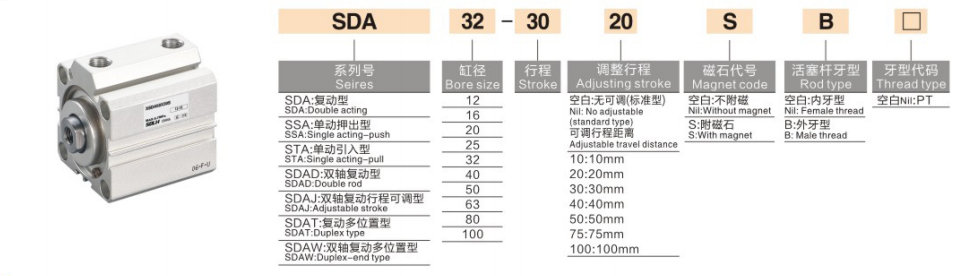

Quy tắc mã hóa mẫu

   1. Ví dụ: SDA20-50-S-B

     -- SDA: Tên dòng; SSA=mở rộng lò xo; STA=lò xo rút lại; SDAD=thanh đôi; SDAJ=hành trình có thể điều chỉnh

     -- 20: Kích thước lỗ khoan: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Chiều dài hành trình 5~200mm

     -- -S: Tích hợp vòng nam châm

     -- -B: Cần piston ren ngoài; trống=luồng nội bộ

Thông số kỹ thuật

Lực đẩy và lực kéo lý thuyết @ 0,5MPa (Thanh đơn)

Tóm tắt một câu

     Xi lanh khí nén nhỏ gọn siêu mỏng tiết kiệm SOLH SDA với nhiều biến thể, có thể hoán đổi với ACQ & CQ2, bộ truyền động hành trình ngắn chi phí thấp lý tưởng cho các ứng dụng kẹp và đẩy tự động tiết kiệm không gian.
