Tổng quan về sản phẩm

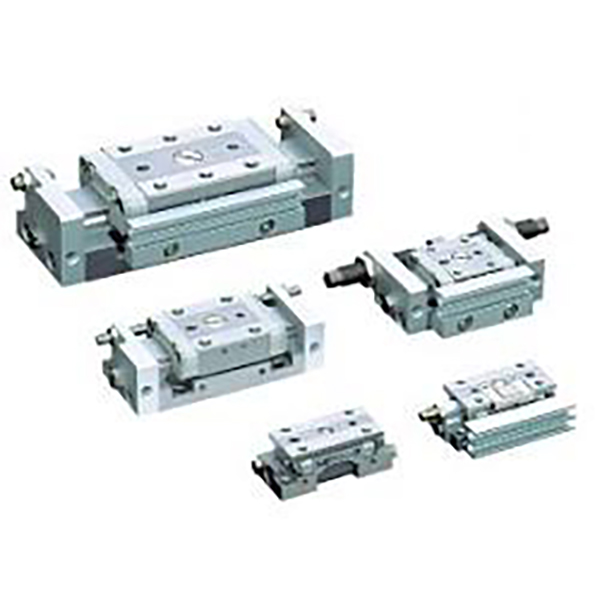

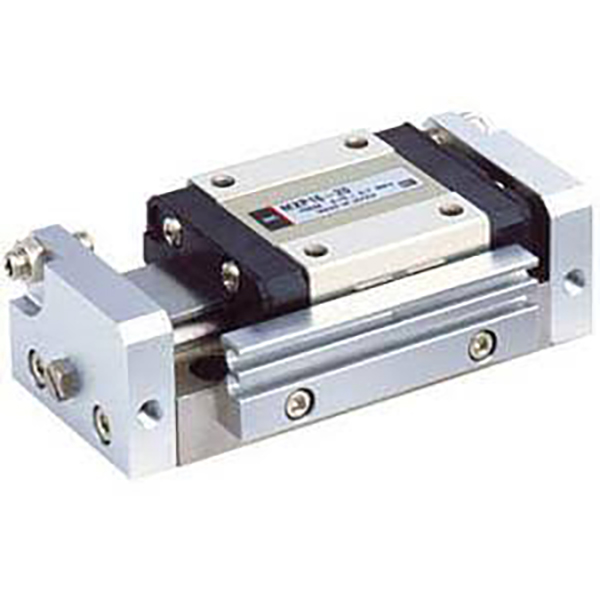

     Dòng SOLH MXP là bàn trượt khí nén nhỏ gọn có độ chính xác cực cao cao cấp được thiết kế cho các tình huống định vị vi mô nghiêm ngặt. Sử dụng cấu trúc ray dẫn hướng xi lanh tích hợp và thân bằng thép không gỉ tích hợp, nó mang lại khả năng song song ở mức micron, sai số quay cực thấp và độ cứng đặc biệt. Hỗ trợ đường ống hai hướng và chu kỳ ổn định tần số cao, nó hoàn toàn phù hợp để lắp ráp chính xác 3C, phát hiện quang học và định vị thành phần vi mô có độ chính xác cao, đóng vai trò là mô hình cao cấp cho các ứng dụng truyền động tuyến tính thu nhỏ phức tạp.

Cấu trúc cốt lõi và tính năng thiết kế

     --  Chế độ lái xe: Hoạt động hai chiều tác động kép, kích thước lỗ khoan φ6/8/10/12/16mm, bao phủ phạm vi tải nhẹ 10~120N.

     -- Cấu trúc cao cấp tích hợp: Có đường ray dẫn hướng tuyến tính hình trụ tích hợp và thân bằng thép không gỉ martensitic nguyên khối. Cơ cấu chịu tải được cách ly hoàn toàn khỏi chuyển động bịt kín của thanh piston, đạt được độ cứng cực cao và ma sát tối thiểu.

     -- Lớp chính xác cực cao: Độ song song hành trình 0,004mm, độ song song lắp 0,02mm, độ chính xác quay ±0,03° (φ6/8/10) / ±0,04° (φ12/16), mang lại hiệu suất định vị chính xác cực kỳ ổn định hàng đầu trong ngành.

     -- Thân máy hẹp siêu nhỏ gọn: Chiều cao thân máy chỉ 17~23mm, hẹp hơn 10%~20% so với các mẫu tương đương MXJ, cho phép bố trí cực kỳ dày đặc cho không gian làm việc cực kỳ hạn chế.

     -- Tính linh hoạt của đường ống hai hướng: Hỗ trợ cả đường ống bên và đường trục với bố cục có thể chuyển đổi tại chỗ, thích ứng với các yêu cầu định tuyến đường ống đa dạng tại chỗ.

     -- Khả năng tương thích cảm biến phổ quát: Các rãnh công tắc từ kép tiêu chuẩn cho phép lắp đặt 2 công tắc từ M9B để giám sát vị trí hai chiều đáng tin cậy.

     -- Bộ đệm và giới hạn đa cấp: Bộ đệm cao su hai đầu tiêu chuẩn giúp giảm tiếng ồn và tác động; bộ hạn chế hành trình kim loại một/hai đầu tùy chọn, cùng với tùy chọn đệm thủy lực cho các mẫu φ8 trở lên, với phạm vi hành trình có thể điều chỉnh từ 0~5mm để điều khiển định vị cực kỳ chính xác.

Quy tắc mã hóa mô hình hoàn chỉnh

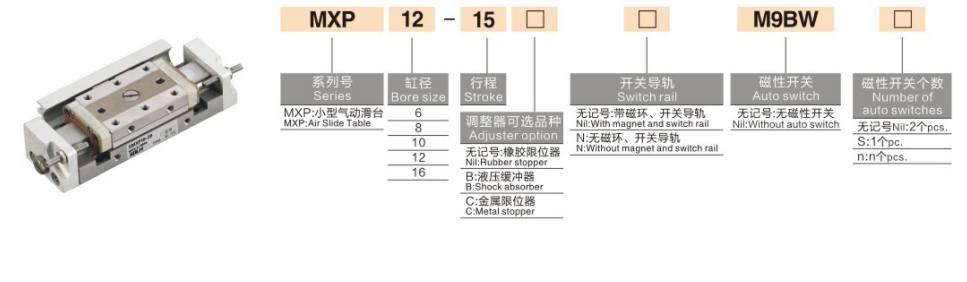

   1. Ví dụ về mẫu: MXP8-15-B-M9BW

   2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     --  MXP6-5: Loại tiêu chuẩn, không có công tắc từ, lỗ khoan 6mm, hành trình 5mm, tác động kép

     --  MXP10-20-B-2M9B: Lỗ khoan 10 mm, hành trình 20 mm, giới hạn kim loại hai đầu, 2 công tắc từ M9B

     -- MXP12-25-D: Lỗ khoan 12 mm, hành trình 25 mm, giới hạn kim loại đầu cuối, tương thích với đường ống hướng trục

Thông số kỹ thuật cốt lõi (@0,5MPa, tác động kép)

Lợi thế cạnh tranh cốt lõi

   1. Độ chính xác và ổn định ở cấp độ Micron cực cao
     -- Có độ song song di chuyển cực thấp 0,004mm và độ chính xác quay thấp tới ±0,03°, kết hợp với độ chính xác định vị lặp lại ±0,01mm. Nó loại bỏ rung lắc vi mô và sai lệch vị trí, đáp ứng đầy đủ các yêu cầu nghiêm ngặt về độ chính xác cho phát hiện quang học, cán màng vi thành phần và các quy trình kiểm tra độ chính xác cao.

   2. Cấu trúc xi lanh tích hợp & Thân máy nhỏ gọn siêu hẹp
     -- Xi lanh được gắn bên trong cấu trúc ray dẫn hướng, giúp giảm chiều rộng thân xe từ 10%~20% so với các mẫu MXJ. Thiết kế đường ống ngang/trục đổi mới cho phép chuyển đổi linh hoạt tại chỗ, giải quyết các hạn chế về bố trí đường ống trong các trạm có mật độ siêu hẹp.

   3. Độ cứng cao và tuổi thọ dài
     -- Thân bằng thép không gỉ martensitic nguyên khối và cấu trúc đường ray dẫn hướng tích hợp mang lại khả năng chống biến dạng tuyệt vời và độ cứng kết cấu. Áp dụng thiết kế bịt kín ma sát thấp không dầu, tương thích với các xưởng sạch sẽ và môi trường công nghiệp nhẹ, đạt được tuổi thọ sử dụng không cần bảo trì trên 5 triệu chu kỳ.

   4. Hoạt động trơn tru ở tần số cao
     - Đường ray dẫn hướng bi có độ ma sát thấp cao cấp và độ chính xác cao đảm bảo chuyển động cực kỳ trơn tru. Tốc độ hoạt động dao động từ 50 đến 500mm/s, hỗ trợ chu kỳ tần số cao ổn định trên 350cpm mà không bị giật hoặc giật, lý tưởng cho các tác vụ định vị lặp đi lặp lại với hành trình ngắn trong thời gian dài.

   5. Thích ứng cài đặt nhiều cảnh linh hoạt
     -- Hỗ trợ gắn ba mặt trên, dưới và bên với các lỗ chốt định vị chính xác. Cấu trúc cổng hàng không đối xứng cho phép khả năng hoán đổi đường ống trái/phải tại chỗ, phá vỡ hoàn toàn các giới hạn về hướng và thích ứng với các thiết kế kết cấu thiết bị đa dạng.

Hình thức lắp đặt & ứng dụng điển hình

   1. Phương pháp lắp đặt

     -- Gắn trên cùng: Cố định xuyên qua các lỗ có lỗ chốt định vị chính xác, thích hợp cho việc lắp đặt mặt trên phôi và các tình huống định vị có độ chính xác cao yêu cầu dịch chuyển bằng 0.

     --  Gắn đáy: Được cố định thông qua các lỗ ren phía dưới với cấu trúc ổn định và đáng tin cậy, áp dụng cho lắp ráp bề mặt thiết bị tiêu chuẩn và dẫn động tuyến tính cố định.

     --  Gắn bên: Được cố định thông qua các lỗ ren bên, hoàn hảo cho các thiết bị có không gian dọc hạn chế và sự sắp xếp song song dày đặc của nhiều bộ phận trượt.

   2. Các kịch bản ứng dụng điển hình

     --  Điện tử 3C: Gắn và liên kết chip, lấy nét mô-đun ống kính, định vị siêu chính xác thành phần vi mô, kiểm tra chu kỳ đầu dò

     --  Thiết bị quang học: Chuyển động chính xác của camera CCD, hiệu chỉnh tinh tế ống kính quang học, định vị bằng laser, điều khiển nền tảng phát hiện có độ chính xác cao

     --  Lắp ráp chính xác vi mô: Khóa vít tự động thu nhỏ, uốn đầu cuối, chèn linh kiện chính xác, dẫn động đồ gá có độ chính xác cao

     -- Thiết bị y tế: Điều khiển chính xác máy bơm siêu nhỏ, chuyển mạch chính xác van thu nhỏ, định vị kính thiên văn dụng cụ nhỏ

So sánh lựa chọn bảng trượt: MXP vs MXJ vs MXQ

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan theo tải trọng
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Dự trữ biên độ an toàn tải không dưới 50% để đảm bảo hoạt động chính xác ổn định.

   2. Xác nhận đột quỵ Phạm vi hành trình tiêu chuẩn: 5 ~ 30mm. Ưu tiên các hành trình ngắn (5~20 mm) trong điều kiện làm việc tần số cao để duy trì độ chính xác định vị cao hơn và độ ổn định vận hành.

   3. So khớp cấu hình

      --  Giám sát vị trí: Trang bị 2 công tắc từ M9B để phản hồi vị trí hành trình hai chiều theo thời gian thực.

     - Giới hạn và đệm chính xác: Chọn giới hạn kim loại hai đầu (B) để định vị chính xác có thể điều chỉnh 0 ~ 5mm; chọn bộ đệm thủy lực cho các mẫu φ8 trở lên để giảm tác động tần số cao.

     --  Thích ứng đường ống: Áp dụng đường ống hướng trục để bố trí không gian cực hẹp và đường ống bên cho các tình huống lắp đặt tiêu chuẩn thông thường.

Tóm tắt một câu

     Bàn trượt khí nén có độ chính xác cực cao dòng SOLH MXP có độ song song cực thấp 0,004mm, sai số quay tối thiểu, đường ray dẫn hướng tích hợp tích hợp, đường ống có thể chuyển đổi hai hướng và bộ đệm thủy lực tùy chọn, đóng vai trò là giai đoạn tuyến tính vi mô có độ cứng cao cao cấp để phát hiện quang học, lắp ráp 3C siêu chính xác và thiết bị tự động hóa y tế cao cấp.
