Bàn trượt khí nén siêu nhỏ gọn có độ chính xác cao dòng MXJ

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

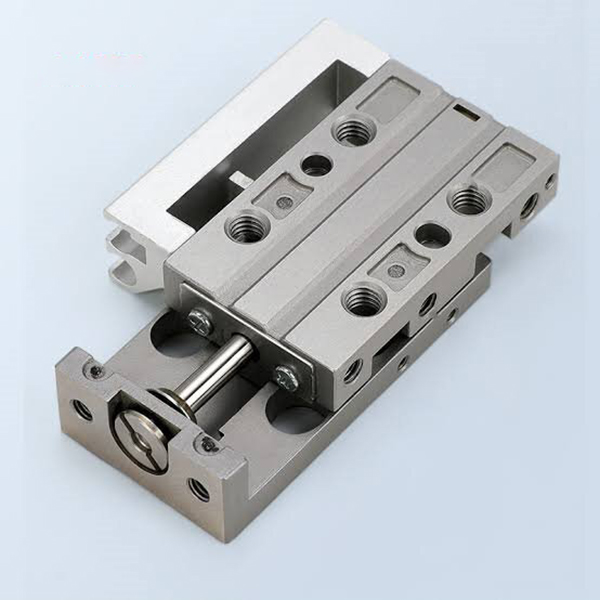

     Dòng SOLH MXJ là bàn trượt khí nén cực nhỏ, có độ chính xác cao được thiết kế để truyền động tuyến tính có độ chính xác vi mô. Với kích thước siêu nhỏ gọn, độ chính xác định vị ở mức micron, cấu trúc nhẹ và khả năng tương thích lắp đa hướng, nó được thiết kế hoàn hảo cho các trạm tự động trong không gian hạn chế bao gồm xử lý điện tử 3C, phát hiện chính xác, lắp ráp vi mô và hoạt động tuần hoàn tần số ngắn. Nó đóng vai trò là thiết bị truyền động tuyến tính vi mô có độ chính xác cao chủ đạo cho các kịch bản tự động hóa thu nhỏ.

Cấu trúc cốt lõi và tính năng thiết kế

     -- Chế độ truyền động: Hoạt động hai chiều tác động kép, kích thước lỗ khoan φ4,5/6/8/12/16mm, bao phủ phạm vi tải từ vi mô đến nhẹ từ 5 ~ 50N.

     -- Cấu trúc cao cấp: Sử dụng thân bằng thép không gỉ martensitic và đường ray dẫn hướng bi tuyến tính tích hợp. Cấu trúc chịu lực được tách biệt khỏi chuyển động bịt kín của thanh piston, mang lại độ cứng cao và hoạt động ma sát cực thấp.

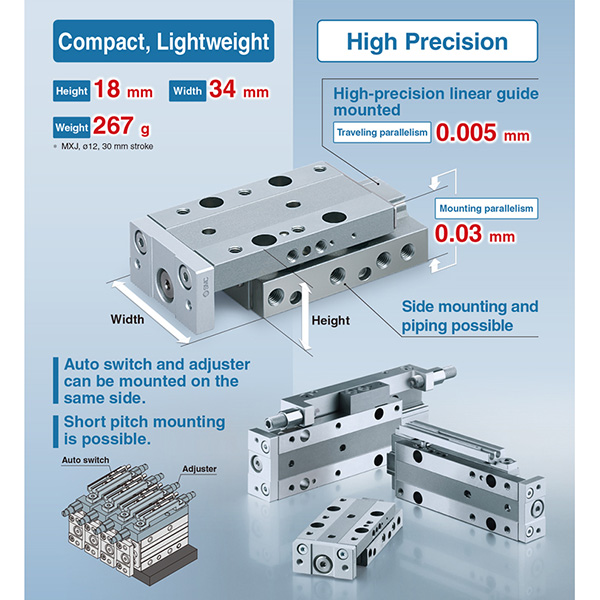

     -- Độ chính xác cấp Micron: Độ song song di chuyển 0,005mm, độ song song lắp 0,03mm, độ dọc 0,01mm, đảm bảo định vị chính xác cực kỳ ổn định cho các quy trình phức tạp.

     -- Kích thước siêu nhỏ gọn: Thiết kế thân siêu mỏng chỉ có chiều cao 10mm cho mẫu có lỗ khoan φ4,5 và chiều cao 18mm cho mẫu có lỗ khoan φ12, nhỏ hơn 30%~50% so với các bàn trượt MXQ tương đương, tối đa hóa việc sử dụng không gian cho các trạm bố trí dày đặc.

     -- Gắn nhiều mặt linh hoạt: Hỗ trợ lắp đặt ba mặt trên, dưới và bên với các lỗ chốt định vị chính xác, thích ứng với nhiều cách bố trí thiết bị hạn chế và dày đặc khác nhau.

     -- Khả năng tương thích cảm biến đa năng: Được trang bị các rãnh công tắc từ kép theo tiêu chuẩn. Model có hành trình ≥5mm cho phép lắp đặt 2 công tắc từ M9B. Thiết kế cấu trúc đối xứng cho phép chuyển đổi trái/phải và khả năng thay thế đường ống tại chỗ.

     - Bộ đệm & giới hạn có thể điều chỉnh: Bộ đệm cao su hai đầu tiêu chuẩn để giảm tiếng ồn và tác động; bộ hạn chế hành trình kim loại một đầu/hai đầu tùy chọn với phạm vi hành trình có thể điều chỉnh 0 ~ 5 mm để định vị cực kỳ chính xác.

Quy tắc mã hóa mô hình hoàn chỉnh

   1. Ví dụ về mẫu: MXJ6-10-CS-M9B

   2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- MXJ4.5-5: Loại tiêu chuẩn, không có công tắc từ, lỗ khoan 4,5mm, hành trình 5 mm, tác động kép

     -- MXJ8-15-B-2M9B: Lỗ khoan 8mm, hành trình 15mm, giới hạn kim loại hai đầu, 2 công tắc từ M9B

     -- MXJ12-20-L: Loại đối xứng, đường kính 12 mm, hành trình 20 mm, đường ống bên có thể đảo ngược

Thông số kỹ thuật cốt lõi (@0,5MPa, tác động kép)

   1. Thông số kỹ thuật vi mô (φ4.5 / φ6 / φ8)

   2.Thông số kỹ thuật nhỏ (φ12 / φ16)

Lợi thế cạnh tranh cốt lõi

   1. Độ chính xác và ổn định cực cao ở cấp độ Micron

     -- Gia công một mảnh tích hợp kết hợp với ray dẫn hướng bi tuyến tính có độ chính xác cao đảm bảo độ chính xác định vị lặp lại ± 0,01mm và sai số song song cực thấp, đáp ứng đầy đủ các yêu cầu chính xác nghiêm ngặt cho quy trình phát hiện vi mô và định vị chính xác.

   2. Thiết kế siêu nhỏ gọn và tiết kiệm không gian

     -- Cấu trúc thân máy siêu mỏng và siêu ngắn với chiều cao tối thiểu chỉ 10mm. Thiết kế lắp ba mặt thích ứng với không gian dọc và ngang cực hẹp, tiết kiệm hơn 40% không gian lắp đặt so với bàn trượt thông thường, lý tưởng cho dây chuyền sản xuất tự động dày đặc.

   3. Phản ứng nhanh nhẹ và tần số cao

    -- Cấu trúc nhẹ bằng thép không gỉ được tối ưu hóa (40~500g) giúp giảm quán tính chuyển động một cách hiệu quả. Tốc độ vận hành dao động từ 50 đến 500mm/s, hỗ trợ vận hành tần số cao ổn định trên 300 chu kỳ mỗi phút (cpm) để tăng hiệu quả sản xuất.

   4. Vận hành không dầu & Tuổi thọ siêu dài

     -- Áp dụng thiết kế kín chống mài mòn và không dầu có độ ma sát thấp, tương thích với nhà xưởng sạch sẽ và môi trường công nghiệp hơi dầu. Cấu hình cấu trúc bền bỉ đảm bảo tuổi thọ sử dụng trên 5 triệu chu kỳ với khả năng vận hành ổn định lâu dài mà không cần bảo trì.

   5. Thiết kế có thể đảo ngược đối xứng để lắp đặt linh hoạt

     -- Cấu trúc rãnh dẫn khí và công tắc đối xứng cho phép trao đổi trái/phải tại chỗ khi lắp đặt đường ống và cảm biến, loại bỏ các hạn chế về hướng và cải thiện đáng kể khả năng gỡ lỗi tại chỗ và tính linh hoạt thích ứng cấu trúc.

Hình thức lắp đặt & ứng dụng điển hình

   1. Phương pháp lắp đặt

     -- Gắn trên cùng: Cố định thông qua các lỗ xuyên qua với các lỗ chốt định vị chính xác, thích hợp cho việc lắp đặt trên phôi gia công và các tình huống định vị có độ chính xác cao.

     -- Gắn đáy: Cố định thông qua các lỗ ren phía dưới, ổn định và đáng tin cậy, áp dụng cho việc lắp đặt bề mặt thiết bị tiêu chuẩn.

     -- Gắn bên: Cố định thông qua các lỗ ren bên, hoàn hảo cho các thiết bị có không gian dọc hạn chế và sự sắp xếp song song dày đặc của nhiều thanh trượt.

   2. Các kịch bản ứng dụng điển hình

     -- 3C Electronics: Xử lý và truyền chip, lấy nét ống kính máy ảnh, cán màng vi thành phần, kiểm tra độ bền của nút bấm

     -- Phát hiện chính xác: Định vị đầu dò, chuyển động chính xác của camera CCD, đo kích thước vi mô, hiệu chuẩn quang học

     -- Lắp ráp vi mô: Khóa vít tự động, uốn đầu cuối, chèn linh kiện chính xác, dẫn động đồ gá thu nhỏ

     -- Thiết bị y tế: Điều khiển chính xác máy bơm siêu nhỏ, chuyển mạch van thu nhỏ, định vị kính thiên văn dụng cụ nhỏ

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan theo tải trọng

     -- φ4,5 ≤0,5kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Dự trữ biên độ an toàn tải không dưới 50% để vận hành chính xác ổn định.

   2. Xác nhận đột quỵ

     -- Phạm vi hành trình tiêu chuẩn: 5~50mm. Ưu tiên hành trình ngắn (5~20 mm) trong điều kiện làm việc tần số cao để đảm bảo độ chính xác cao hơn và độ ổn định khi vận hành.

   3. Kết hợp cấu hình

     -- Giám sát vị trí: Trang bị 2 công tắc từ M9B để phản hồi vị trí hành trình hai chiều.

     -- Giới hạn chính xác: Chọn giới hạn kim loại hai đầu (B) để định vị hành trình chính xác có thể điều chỉnh 0 ~ 5 mm.

     -- Thích ứng lắp đặt: Chọn lắp bên để bố trí trạm dày đặc, lắp phía dưới để lắp đặt bề mặt tiêu chuẩn.

Tóm tắt một câu

     Bàn trượt khí nén siêu nhỏ gọn, có độ chính xác cao dòng SOLH MXJ có độ chính xác định vị ở mức micron, giá đỡ linh hoạt ba mặt, hoạt động tần số cao nhẹ và bộ hạn chế kim loại có thể điều chỉnh tùy chọn, đóng vai trò là thiết bị truyền động tuyến tính vi mô chính xác, tiết kiệm chi phí được sử dụng rộng rãi trong thiết bị điện tử 3C, phát hiện độ chính xác, lắp ráp vi mô và thiết bị tự động hóa y tế.
