Bàn trượt khí nén dòng MXQ | Hướng dẫn bóng tuần hoàn / Loại tiết kiệm

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

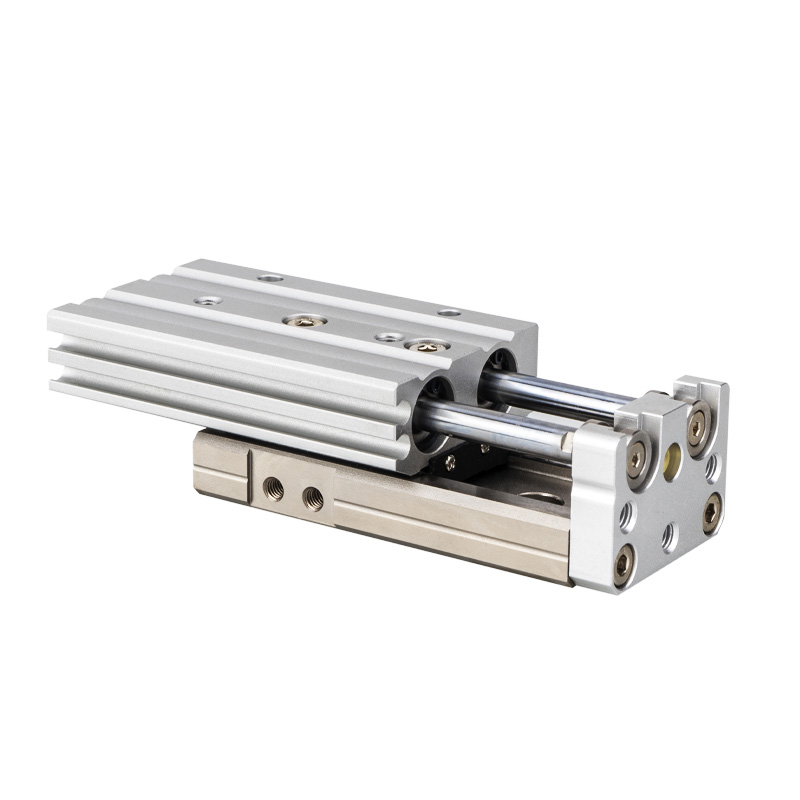

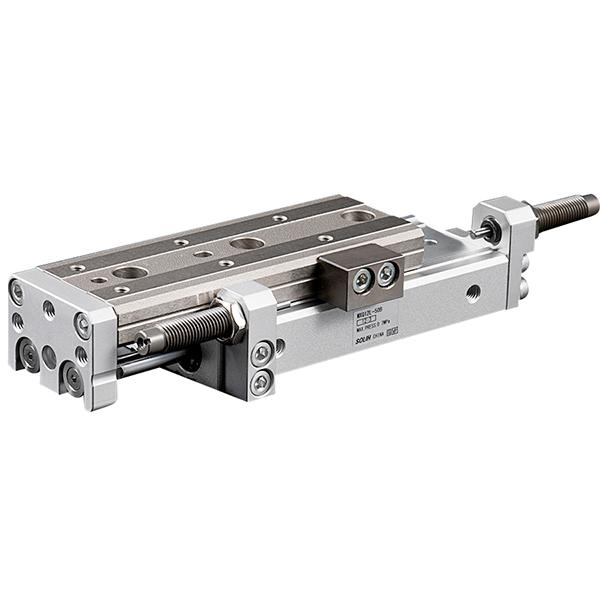

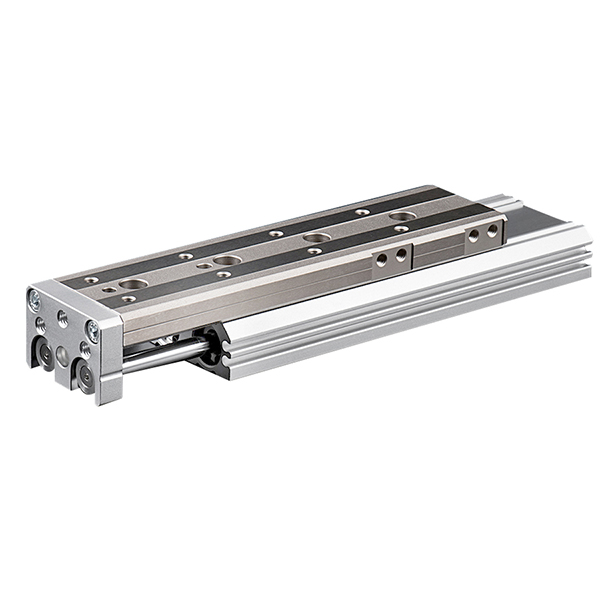

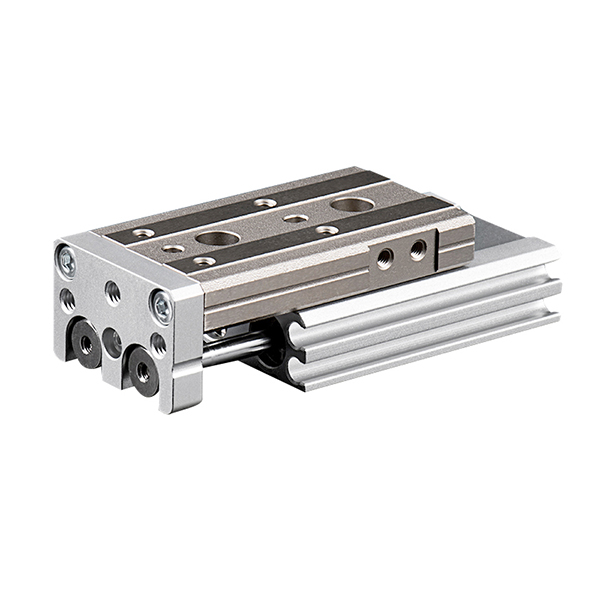

     Dòng SOLH MXQ là bàn trượt khí nén nhỏ gọn tiết kiệm có hệ thống truyền động pít-tông kép và đường ray dẫn hướng bi tuần hoàn. Áp dụng cấu trúc tích hợp siêu mỏng và nhẹ, nó mang lại chuyển động tuyến tính ổn định với độ chính xác trung bình với độ chính xác lặp lại là ±0,02mm. Là giải pháp thay thế tiết kiệm chi phí cho sự kết hợp “xi lanh + dẫn hướng bên ngoài” truyền thống, nó giúp giảm đáng kể chi phí thiết bị trong khi vẫn duy trì hiệu suất vận hành đáng tin cậy. Lý tưởng cho các tình huống xử lý tự động hóa chung và lắp ráp chính xác tiêu chuẩn, đây là giải pháp truyền động tuyến tính cơ bản được ưu tiên cho các dây chuyền sản xuất tự động hóa hàng loạt.

Cấu trúc cốt lõi & Nguyên tắc làm việc

     -- Bộ truyền động tác động kép Piston kép: Được trang bị cấu trúc pít-tông kép cung cấp lực đẩy đầu ra gấp đôi so với các thanh trượt xi-lanh đơn có cùng kích thước lỗ khoan. Nó đảm bảo chuyển động tuyến tính đồng bộ và ổn định với độ lắc hoặc độ lệch bằng 0 trong quá trình vận hành theo chu kỳ tần số cao.

     -- Đường sắt dẫn bóng tuần hoàn: Áp dụng thiết kế dẫn hướng bi tuần hoàn không tải trước, có chuyển động tải nhẹ mượt mà và chi phí sản xuất thấp. Nó duy trì độ chính xác định vị lặp lại ổn định ± 0,02mm, đáp ứng đầy đủ các yêu cầu tự động hóa có độ chính xác trung bình.

     -- Thân máy tích hợp siêu mỏng và nhẹ: Cấu trúc bàn trượt và xi lanh tích hợp có chiều cao thấp hơn 10% và trọng lượng nhẹ hơn 22% so với dòng MXS, giúp bố trí lắp đặt nhỏ gọn hơn cho các thiết bị có không gian hạn chế.

     -- Gắn ba mặt linh hoạt: Hỗ trợ cố định ba hướng phía dưới, bên và trục với các lỗ chốt định vị chính xác được cài đặt sẵn. Nó đơn giản hóa quy trình lắp đặt và định vị tại chỗ, nâng cao hiệu quả lắp ráp tổng thể.

     -- Thiết kế cảm ứng từ tích hợp: Vòng từ bên trong tiêu chuẩn có rãnh gắn bên dành riêng cho công tắc từ dòng D-M9□ và A93. Thiết kế lắp phẳng giúp tránh nhiễu cấu trúc và đảm bảo phản hồi tín hiệu vị trí ổn định.

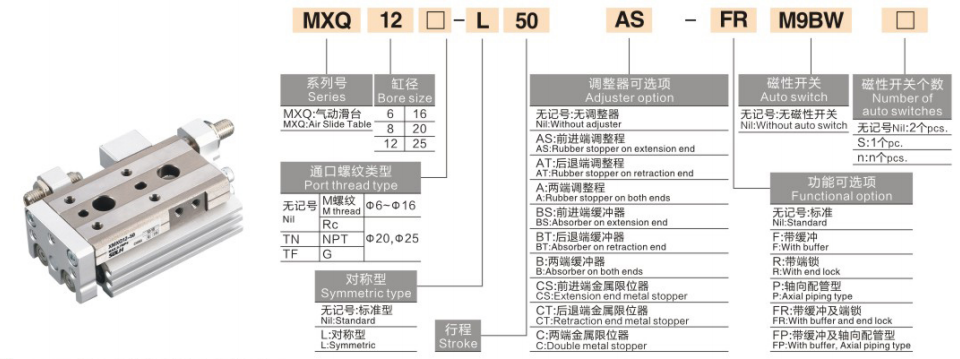

 Quy tắc mã hóa mô hình hoàn chỉnh

   1. Ví dụ về mẫu: MXQ16-50AS-M9BW

   2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- MXQ20-75A-FR-M9NL: Lỗ khoan 20mm, hành trình 75mm, điều chỉnh hành trình hai đầu, đường ống hướng trục, công tắc từ PNP với chiều dài dây 3m

Thông số kỹ thuật cốt lõi chung

Biểu đồ tham chiếu lực và tải đầu ra (@0,5MPa, lắp đặt theo chiều ngang)

Lưu ý: Khả năng chịu tải giảm khi hành trình dài hơn và tốc độ vận hành cao hơn; hệ số an toàn ≥2; tải dọc yêu cầu xác minh mô-men xoắn cho phép

Kịch bản ứng dụng & So sánh lựa chọn sản phẩm

   1. Các kịch bản ứng dụng ưu tiên cho dòng MXQ

     --  Xử lý tự động chung: Hoàn hảo cho việc vận chuyển theo chu kỳ các bộ phận điện tử nhỏ, thiết bị đầu cuối, linh kiện nhựa và đồ gá mô-đun nhẹ với các yêu cầu về độ chính xác tiêu chuẩn.

     -- Dự án tự động hóa nhạy cảm về chi phí: Là giải pháp thay thế tiết kiệm chi phí cho dòng MXS có độ chính xác cao, nó giúp giảm hơn 30% chi phí thiết bị tổng thể trong khi vẫn duy trì hiệu suất cơ bản ổn định.

     -- Bố cục không gian siêu nhỏ gọn: Có chiều cao thân thấp hơn và trọng lượng nhẹ hơn so với các thanh trượt MXS, tiết kiệm không gian lắp đặt theo chiều dọc cho thiết bị tự động có độ gọn nhẹ cao.

     -- Hoạt động tải nhẹ có độ chính xác trung bình: Lý tưởng cho các điều kiện làm việc có yêu cầu định vị ±0,02mm và không có yêu cầu về độ cứng cao hoặc khả năng chịu mô-men xoắn lớn.

     -- Đạp xe với tần suất cao: Đáng tin cậy để vận hành lặp lại trong thời gian dài với hành trình ngắn 10~50mm, thay thế hiệu quả các kết hợp xi lanh chia đôi truyền thống và dẫn hướng bên ngoài.

   2.MXQ vs MXS vs MXH | So sánh bảng trượt lõi SMC

Những điểm chính tuyển chọn chuyên nghiệp

     -- Phù hợp với kích thước lỗ khoan: Chọn kích thước lỗ khoan phù hợp theo trọng lượng phôi và hướng lắp đặt. Kiểm soát tải ngang trong phạm vi 50% giá trị định mức và tải dọc trong phạm vi 25% giá trị định mức để đảm bảo hoạt động ổn định lâu dài.

     -- Lựa chọn đột quỵ & Đặt trước ký quỹ: Dự trữ lề hành trình 5~10 mm trong quá trình lựa chọn mô hình. Áp dụng hậu tố điều chỉnh AS/AT/A (cắt 0~5 mm) nếu cần hiệu chuẩn hành trình chính xác.

     -- Lựa chọn lắp đặt linh hoạt: Gắn phía dưới để xử lý vật liệu theo chiều ngang; gắn bên để lắp đặt cố định bên; lắp dọc trục để xếp chồng trục Z và lắp ráp thiết bị nhiều lớp.

     -- Tối ưu hóa cấu hình bộ đệm: Đệm cao su tiêu chuẩn cho hoạt động tốc độ thấp thông thường. Lắp đặt bộ đệm thủy lực tùy chọn khi tốc độ vận hành vượt quá 300mm/s hoặc trọng lượng tải vượt quá 5kg (không áp dụng cho kiểu MXQ6).

     -- Cấu hình phát hiện vị trí: Tương thích với các công tắc từ M9B/M9N/A93. Các rãnh nhúng hai mặt hỗ trợ lắp đặt công tắc kép để nhận ra phản hồi tín hiệu mở rộng/rút lại tại chỗ chính xác.

Tóm tắt một câu

     Bàn trượt khí nén tiết kiệm dòng SOLH MXQ sử dụng dẫn hướng bi tuần hoàn nhẹ và cấu trúc tích hợp pít-tông kép, có thân mỏng siêu nhẹ, độ chính xác trung bình ổn định ± 0,02mm và chi phí thấp, đóng vai trò thay thế hiệu quả nhất về mặt chi phí cho các tổ hợp dẫn hướng xi-lanh truyền thống cho tự động hóa công nghiệp nói chung và lắp ráp có độ chính xác nhẹ.
