Xi lanh khí nén mỏng dẫn hướng dòng CQM

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

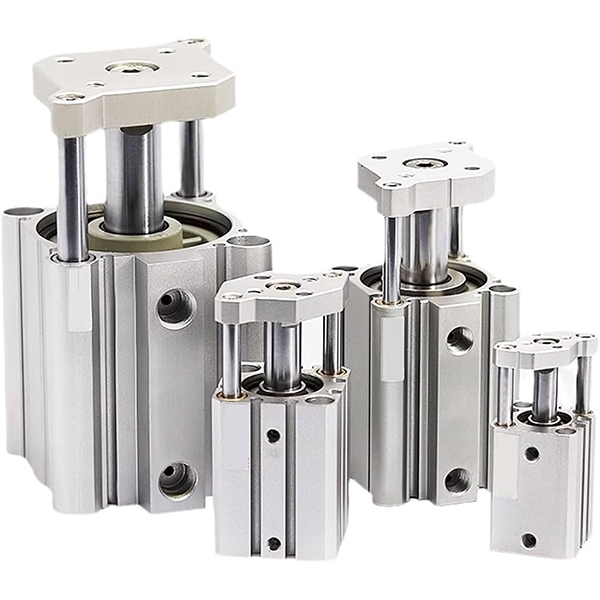

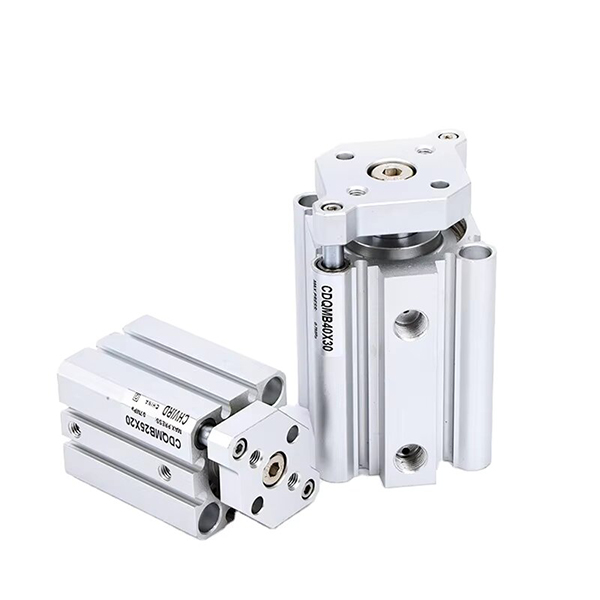

     Xi lanh mỏng dẫn hướng có độ cứng cao dòng SOLH CQM, có thể hoán đổi với CQM/CDQM nhập khẩu. Thanh dẫn hướng kép tích hợp dựa trên cấu trúc xi lanh mỏng CQ2. Cải thiện đáng kể khả năng chịu tải bên và hiệu suất chống xoay. Chiều dài thân tương tự như CQ2, không cần thêm hướng dẫn bên ngoài. Kích thước lắp đặt tương thích với CQ2/CQS, được sử dụng rộng rãi để định vị, kẹp và đẩy chính xác với tải trọng bên.

Cấu trúc & Tính năng chính

     - Thân xi lanh mỏng tích hợp + thanh dẫn hướng đôi song song, tấm gắn tải ở mặt trước;

     - Thùng nhôm anodized cứng, thanh piston & thanh dẫn hướng mạ crom;

     -- Các biến thể: CQM(không có từ tính), CDQM(trang bị nam châm), phiên bản có tuổi thọ cao CQM-XB24;

     - Khả năng chịu tải bên cao hơn 2 ~ 4 lần so với xi lanh CQ2 tiêu chuẩn, dung sai xoay ≤ ± 0,2 °;

     -- Đệm cao su tiêu chuẩn ở cả hai đầu, không có tùy chọn đệm khí;

     - Nam châm tích hợp CDQM để phát hiện công tắc từ, lắp đặt cảm biến linh hoạt.

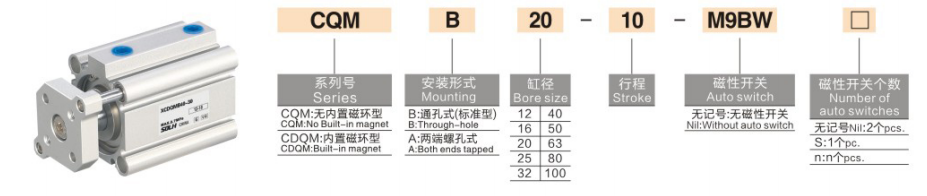

Quy tắc mã hóa mẫu

   1. Ví dụ: CDQMB20-50-M9B

     -- C: Nam châm tích hợp (CDQM); trống = không có từ tính (CQM)

     -- DQM: Mã seri xi lanh mỏng dẫn hướng

     -- B/A: Kiểu lắp đặt; B=lỗ xuyên; A=lỗ ren cuối

     -- 20: Kích thước lỗ khoan: 12/16/20/25/32/40/50/63/80/100mm

     -- 50: Chiều dài hành trình 5~100mm

     -- M9B: Tùy chọn công tắc từ

Thông số kỹ thuật

Lực đẩy & lực kéo lý thuyết & Tải trọng ngang tối đa @ 0,5MPa

Tóm tắt một câu

     Dòng SOLH CQM tích hợp xi lanh khí nén mỏng thanh dẫn hướng kép có khả năng chống xoắn tuyệt vời và khả năng chịu tải ngang cao, bộ truyền động chính xác hoàn hảo để thay thế xi lanh CQ2 tiêu chuẩn cho các ứng dụng kẹp và định vị tự động hóa.
