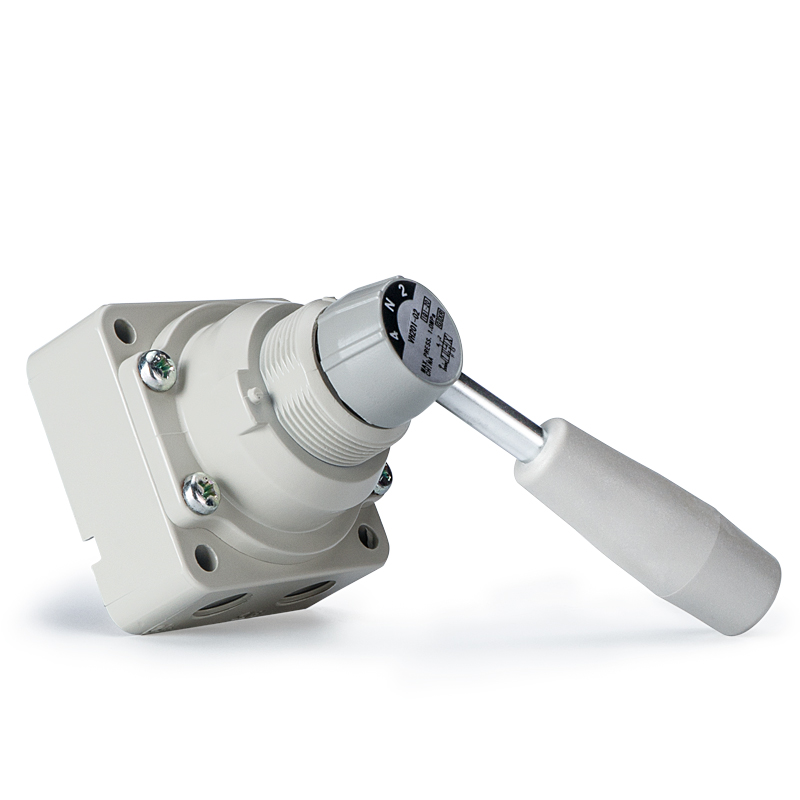

Van tay quay thủ công 4 chiều 90° dòng SOLH VH chuyển mạch không khí bằng tay cầm xoay, với ba chức năng trung tâm tùy chọn: đóng trung tâm 3 vị trí, ống xả trung tâm 3 vị trí và loại 2 vị trí. Sử dụng phốt ống quay chính xác để giảm rò rỉ bên trong cực thấp, nó có thân bằng hợp kim kẽm / nhôm đúc và tuổi thọ dài không cần bôi trơn, có khóa vị trí cơ học tích hợp để tránh vận hành vô tình. Nó hỗ trợ bố trí đường ống cổng bên và cổng dưới cùng, có sẵn để lắp thẳng vào bảng điều khiển hoặc cố định thân trực tiếp, với kích thước cổng từ Rc1/4" đến 1" và áp suất vận hành tối đa 0,7~1,0MPa. Phiên bản đóng ở giữa giữ áp suất kẹp xi lanh trong khi tắt máy, trong khi ống xả ở giữa giải phóng hoàn toàn áp suất để bảo trì an toàn. Được sử dụng rộng rãi để đảo ngược xi lanh thủ công, thông gió vận hành thiết bị, cách ly nguồn không khí khẩn cấp, vận hành thủ công máy bán tự động và băng ghế thử nghiệm giảng dạy bằng khí nén.

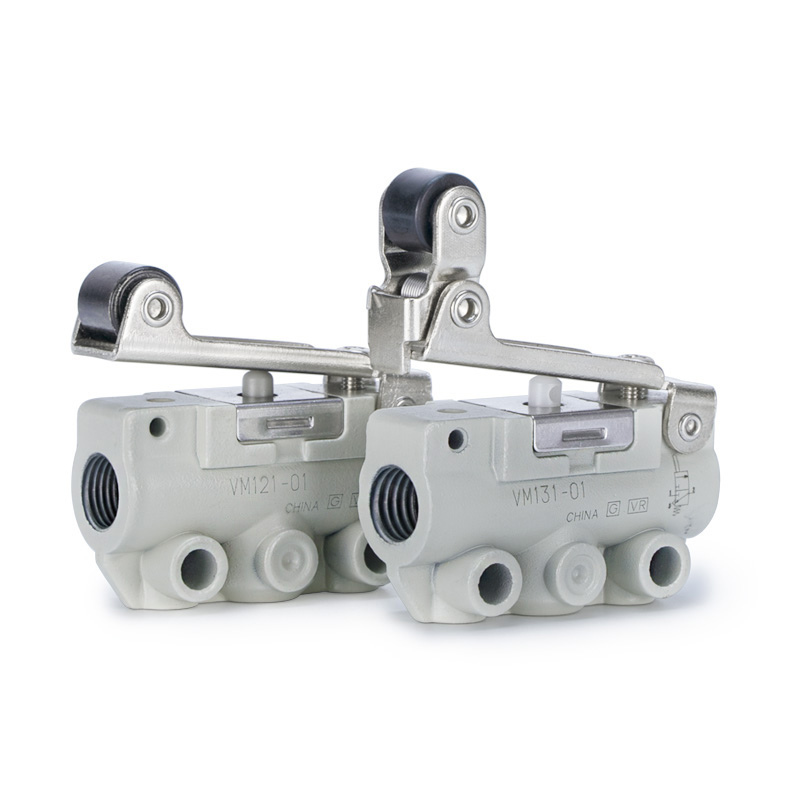

Van cơ học 2/3 cổng thu nhỏ SOLH VM1 (VM100) hoàn toàn có thể hoán đổi với các mẫu SMC tương đương. Áp dụng cấu trúc niêm phong hình búp bê nhỏ gọn, đáng tin cậy, nó có chiều rộng cực hẹp 11mm và trọng lượng chỉ 60g để dễ dàng lắp đặt xếp chồng dày đặc và nhúng bên trong máy móc. Áp suất vận hành dao động từ chân không -100kPa đến áp suất dương 1,0MPa, với thiết kế không cần bôi trơn, độ kín tuyệt vời và khả năng chống bụi mạnh. Có sẵn nhiều tùy chọn ren bao gồm M5, Rc1/8, NPT1/8 & G1/8, hỗ trợ bố trí đường ống cổng bên và cổng dưới cùng. Một loạt đầy đủ các đầu truyền động có thể hoán đổi cho nhau được cung cấp: pít tông tiêu chuẩn/ngắn, cần lăn chống bật lại thẳng/ngắn/một chiều, nút ấn phẳng, dừng khẩn cấp hình nấm màu vàng, nút chỉ báo màu xanh lá cây, cần bản lề và núm xoay có thể khóa, với các biến thể NC/NO 2 cổng & 3 cổng hoàn chỉnh. Được áp dụng rộng rãi để phát hiện giới hạn hành trình xi lanh, chạy thử bằng tay, khóa liên động khẩn cấp an toàn, chuyển mạch không khí cố định khuôn mini và mạch kích hoạt chân không, nó hoạt động như một bộ kích hoạt tín hiệu không khí cơ học phổ quát cho thiết bị tự động hóa nhỏ gọn.

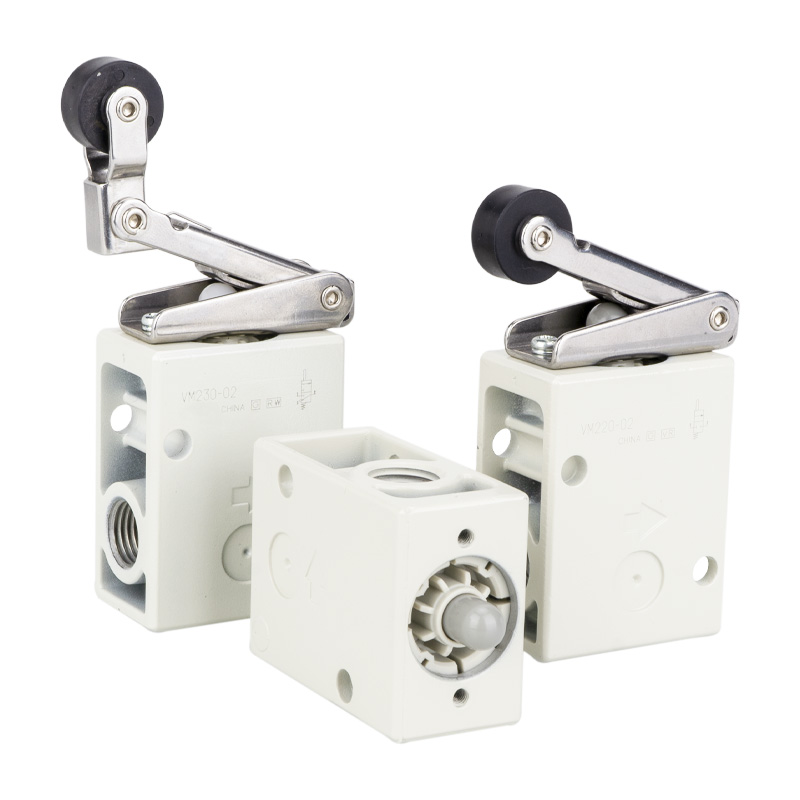

Van poppet cơ học trung bình SOLH VM2 (VM200) hoàn toàn có thể hoán đổi với các mẫu SMC phù hợp. Với cấu trúc poppet trung bình với hệ số lưu lượng Cv=0,87, công suất lưu lượng của nó cao hơn khoảng 8 lần so với dòng VM1 mini, được trang bị cổng Rc1/4 tiêu chuẩn và các luồng NPT/G1/4 tùy chọn. Nó hoạt động ở mức 0 ~ 1,0MPa và không tương thích với chân không, sử dụng vòng đệm chống mài mòn không cần bôi trơn và thân kim loại chắc chắn. Có sẵn các bố trí đường ống cổng bên và cổng dưới cùng, được hỗ trợ bởi một dòng hoàn chỉnh các bộ truyền động có thể hoán đổi cho nhau: con lăn POM tiêu chuẩn / đòn bẩy con lăn chống mài mòn bằng thép cứng, con lăn chống bật một chiều, pít tông thẳng, nút ấn phẳng, đầu dừng khẩn cấp hình nấm màu vàng, nút chỉ báo màu xanh lá cây và núm bản lề có thể khóa. Biến thể con lăn thép cứng phù hợp với dây chuyền sản xuất chịu mài mòn cao có tải trọng lớn. Được sử dụng rộng rãi để phát hiện giới hạn hành trình của xi lanh và bàn trượt, vận hành chạy bộ bằng tay thiết bị, chuyển mạch không khí cố định khuôn và khóa liên động khẩn cấp an toàn, nó đóng vai trò là van kích hoạt không khí cơ học chính cho dây chuyền sản xuất bao bì, dệt, in ấn và tự động hóa nói chung.

Van cơ học 3 cổng trung bình SOLH VM4 (VM400) có thể hoán đổi hoàn toàn với các mẫu SMC tương đương, được đặt giữa dòng VM1 mini và dòng VM2 dòng cao. Ưu điểm cốt lõi của nó nằm ở khả năng tương thích với toàn dải áp suất từ ​​chân không -100kPa đến áp suất dương 1,0MPa, một tính năng không có trên VM2. Nó sử dụng cổng Rc1/8 tiêu chuẩn với các luồng NPT/G1/8 tùy chọn và công suất luồng Cv=0,38, hỗ trợ bố trí đường ống cổng bên và dưới. Được chế tạo bằng thân kim loại chắc chắn, nó chịu được va đập và độ rung nặng 1000m/s², thích hợp cho các dây chuyền sản xuất hạng nặng khắc nghiệt, với lớp đệm kín chống bụi không cần bôi trơn cho tuổi thọ lâu dài. Một bộ hoàn chỉnh các bộ truyền động có thể hoán đổi cho nhau được cung cấp: đòn bẩy con lăn bằng thép chống mài mòn tiêu chuẩn / cứng, con lăn chống bật một chiều, pít tông thẳng, nút dừng khẩn cấp hình nấm nhiều màu, núm xoay 2/3 vị trí, nút ấn có thể khóa và đòn bẩy bản lề chuyển đổi. Được áp dụng rộng rãi trong phát hiện giới hạn hành trình xi lanh và bàn trượt, mạch hấp phụ/nhả chân không, vận hành chạy bộ bằng tay thiết bị, khóa liên động khẩn cấp an toàn máy và chuyển mạch cố định khuôn, đây là van kích hoạt cơ học trung bình lý tưởng cho các điều kiện làm việc đòi hỏi khả năng tương thích chân không và khả năng chống sốc mạnh.

Van tỷ lệ điện-khí nén lưu lượng cao SOLH ITV có thể hoán đổi hoàn toàn với các mẫu SMC tương đương. Áp dụng hệ thống phản hồi áp suất vòng kín, nó chấp nhận điện áp DC0–10V, tín hiệu tương tự dòng điện 4–20mA và giao tiếp bus trường tùy chọn bao gồm CC-Link, PROFINET, EtherNet/IP để đạt được khả năng điều chỉnh áp suất không khí từ xa vô cấp, có độ chính xác cao với độ chính xác điều khiển FS ±1% và khả năng bảo vệ chống bụi & nước bắn theo tiêu chuẩn IP65. Ba dòng sản phẩm bao gồm các phạm vi lưu lượng khác nhau: ITV1100 cho lưu lượng cực thấp, ITV2100 cho lưu lượng trung bình phổ quát và ITV3100 cho lưu lượng cao nặng lên tới 4400 L/phút ANR, với áp suất có thể điều chỉnh từ 0,005 đến 0,9 MPa. Nó hỗ trợ các ren Rc/NPT/G và các phụ kiện đẩy vào, màn hình kỹ thuật số LED tích hợp và cảnh báo tự chẩn đoán khi nguồn điện thấp DC24V. Áp dụng rộng rãi cho dẫn động xi lanh có lỗ khoan lớn, kiểm soát độ căng không đổi của màng và dây, quy trình chính xác bán dẫn và quang học, phân phối và phủ tự động, chuyển đổi áp suất nhiều giai đoạn cho thiết bị hàn và tán đinh, thay thế nhiều bộ điều chỉnh thủ công để thực hiện kiểm soát áp suất tập trung kỹ thuật số trên dây chuyền sản xuất tự động.

Van một chiều nội tuyến SOLH XTO674 và INA14 có chung nền tảng cấu trúc với áp suất nứt cực thấp 0,01MPa, tương thích với cả khí nén và nước sạch để bảo vệ chống dòng chảy ngược trong đường ống chân không và chất lỏng áp suất thấp. XTO674 là phiên bản đông lạnh hoàn toàn bằng đồng thau hoạt động ở nhiệt độ -30oC; Dòng tiêu chuẩn INA14 cung cấp thân bằng đồng thau hoặc thép không gỉ SUS304, được trang bị phớt NBR tiêu chuẩn cộng với phớt FKM chịu dầu & nhiệt độ cao tùy chọn và phớt CR chịu được thời tiết. Thiết kế ren nội tuyến nhỏ gọn với đánh dấu mũi tên dòng chảy có thể được gắn trực tiếp vào đường ống mà không cần giá đỡ bổ sung, ngăn chặn hiệu quả tình trạng thất thoát chân không và luồng khí ngược khi lắp đặt giữa máy tạo chân không và cốc hút. Hai dòng sản phẩm này có kích thước tổng thể và kích thước ren giống hệt nhau để trao đổi trường trực tiếp mà không cần sửa đổi đường ống, được ứng dụng rộng rãi trong thiết bị đông lạnh, dây chuyền sản xuất chân không, mạch chất lỏng nhiệt độ cao chống ăn mòn và đường ống khí nén & nước nói chung để duy trì áp suất một chiều và ngăn ngừa dòng chảy ngược.

Xi lanh trượt tuyến tính đường ray chữ L siêu mỏng SOLH HLH sử dụng đường ray dẫn hướng bi tuần hoàn tích hợp một mặt với thân máy có cấu hình thấp mỏng để tiết kiệm không gian lắp đặt, một thanh trượt khí nén tác động kép dành riêng cho việc định vị chính xác tải nhẹ. Kích thước lỗ khoan dao động từ 6, 10, 16 đến 20 mm với hành trình tiêu chuẩn 5–60 mm, áp suất vận hành 0,15~0,7 MPa và nhiệt độ làm việc từ -20oC đến 70oC. Thân xi lanh có lỗ ren gắn 4 hướng và cổng dẫn khí 3 bên để bố trí đường ống linh hoạt. Bàn trượt được trang bị các lỗ ren cố định và các lỗ chốt định vị trên bề mặt phía trên và phía trước. Một vòng từ tích hợp được trang bị tiêu chuẩn, với các khe hai bên để gắn công tắc sậy từ. Khớp nổi giữa thanh piston và bàn trượt giúp loại bỏ tải trọng bên và đảm bảo độ thẳng và độ chính xác chống xoay tuyệt vời. So với dòng HLQ hai ray, HLH có hình dáng mỏng hơn dành cho không gian hẹp hạn chế, được ứng dụng rộng rãi trong các đồ gá kiểm tra mini bán dẫn và 3C, bộ phận kẹp đẩy hạng nhẹ và cơ chế định vị chuyển động tịnh tiến bên trong máy móc tự động hóa nhỏ gọn.

Xi lanh trượt hai trục SOLH HLQ / HLQL sử dụng dẫn hướng tuyến tính bi tuần hoàn, bao gồm phiên bản tiêu chuẩn nhỏ gọn HLQ với xi lanh gắn bên cạnh và mô hình HLQL đối xứng siêu cứng. Kích thước lỗ khoan dao động từ 6 đến 25 mm với hành trình 10–150 mm. Thiết kế thanh piston song song mang lại lực đẩy mạnh mẽ và hiệu suất chống xoắn & chống xoay tuyệt vời. Một khớp nổi tích hợp giữa pít-tông và bàn trượt giúp bù tải trọng lệch tâm bên. Đế có các lỗ ren gắn 3 hướng, trong khi thanh trượt cung cấp các lỗ gắn cố định nhiều bề mặt và chốt định vị; các khe bên cho công tắc sậy từ và nam châm tích hợp là tiêu chuẩn. Có sẵn nhiều tùy chọn bộ đệm: bộ đệm không khí có thể điều chỉnh đôi/đơn, bộ giảm xóc thủy lực và khối dừng bên ngoài để chuyển động qua lại trơn tru và độ chính xác định vị lặp lại cao. HLQ phù hợp với tải trọng vừa-nhỏ với không gian hạn chế, trong khi HLQL đối xứng xử lý tải nặng và độ lệch tâm nghiêm trọng. Được sử dụng rộng rãi để chuyển tự động, kẹp chính xác và định vị tuyến tính trong 3C, thiết bị thử nghiệm và lắp ráp bán dẫn.

Xi lanh trượt hai trục SOLH HLS / HLSL sử dụng dẫn hướng con lăn chéo tiếp xúc trực tiếp, mang lại độ cứng cao hơn nhiều, độ chính xác định vị lặp lại và khả năng chịu tải lệch tâm so với các mẫu dẫn hướng bi HLQ. Có sẵn hai biến thể: HLS tiêu chuẩn với xi lanh nhỏ gọn gắn bên cạnh cho tải trọng trung bình-nhỏ mà không cần bù đắp nhiều; HLSL đối xứng với xi lanh ở giữa và các con lăn song song kép dành cho tải nặng, mô-men xoắn lệch tâm lớn và yêu cầu độ chính xác cực cao. Kích thước lỗ khoan bao gồm 6–25 mm và hành trình 10–150 mm. Thanh piston đôi cung cấp lực đẩy mạnh mẽ và hiệu suất chống xoắn, trong khi các khớp nối nổi tích hợp giúp loại bỏ ứng suất lệch ngang. Đế hỗ trợ các lỗ lắp 3 hướng, khung trượt dự trữ ren cố định nhiều bề mặt và chốt định vị, vòng từ cùng với các khe cảm biến là tiêu chuẩn. Bộ đệm không khí có thể điều chỉnh, bộ giảm xóc thủy lực và các điểm dừng cơ học bên ngoài là những phụ kiện tùy chọn. Nhiệt độ hoạt động dao động từ -20oC đến 70oC. Được sử dụng rộng rãi trong chất bán dẫn, tự động hóa y tế, đồ gá lắp máy công cụ và các trạm định vị kẹp và chuyển tải siêu chính xác hạng nặng khác.
