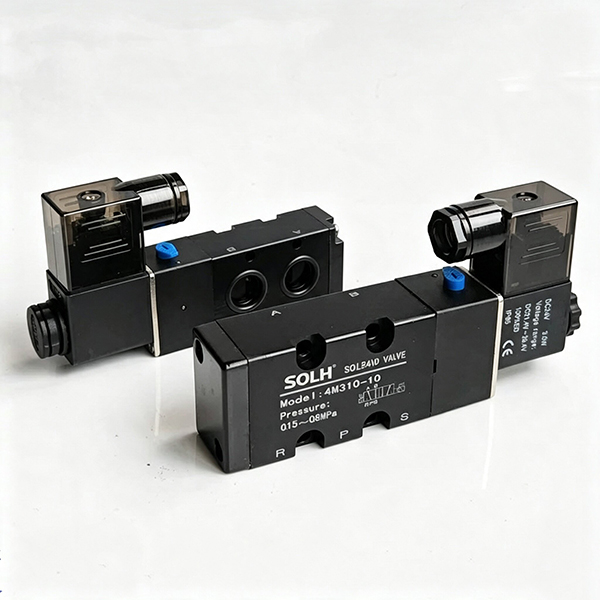

Van điện từ 5/2 chiều tiêu chuẩn NAMUR dòng 4M | Van loại tấm gắn thiết bị truyền động

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm

     Dòng SOLH 4M là dòng sản phẩm chuyên nghiệpVan điện từ loại tấm 5/2 chiều tiêu chuẩn NAMUR được thiết kế đặc biệt để điều khiển tự động bộ truyền động khí nén. Nó tuân thủ nghiêm ngặt các tiêu chuẩn lắp bên NAMUR quốc tế với các lỗ lắp tiêu chuẩn ở đáy van. Van có thể được ép trực tiếp và lắp đặt ở bên cạnh van bi khí nén và bộ truyền động van bướm mà không cần ống dẫn khí chuyển đổi trung gian. Được sử dụng riêng cho các mạch điều khiển van tự động, nó hoàn toàn phù hợp với các tiêu chuẩn dòng Airtac 4M và có cấu trúc khác với các van điện từ loại ống 4V thông thường.

  1.1 Thông số kỹ thuật cốt lõi của sản phẩm

     • Chế độ chức năng: 5/2 chiều (5 cổng 2 vị trí)

     • Cấu trúc ổ đĩa: Loại ống dẫn hướng bên trong, vận hành không cần bôi trơn

     • Tiêu chuẩn lắp đặt: Gắn bên tiêu chuẩn NAMUR (đế tích hợp với mạch không khí P/A/B/R1/R2)

     • Mô hình chính thống: 4M210-08, 4M210-06, 4M110-06

2. Quy tắc mã hóa mô hình hoàn chỉnh & Danh sách chuỗi đầy đủ

 1. Logic mã hóa: 4M [Mã kích thước] [Mã điều khiển] [Mã chức năng] - [Chủ đề cổng]

  2. Ví dụ về mô hình

     4M210-08: Kích thước 200, điều khiển điện đơn với lò xo đặt lại, cổng ren ngoài PT1/4

 3. Danh sách thông số kỹ thuật mô hình chính dòng đầy đủ

3. Thông số kỹ thuật cốt lõi

4. Ưu điểm cốt lõi của việc lắp đặt NAMUR & Các điểm lựa chọn chính

     • Cảng hàng không căn cứ NAMUR tích hợp: Đáy van được gắn các cổng dẫn khí A/B. Sau khi lắp bộ truyền động, nó sẽ tự động gắn vào hai lỗ hút gió của bộ truyền động. Không cần ống dẫn khí bên ngoài cho cổng A/B; chỉ có cổng nạp khí P và cổng xả R1/R2 cần kết nối nguồn khí bên ngoài, đơn giản hóa cấu trúc đường ống và giảm các điểm rò rỉ.

     • Thanh đẩy kiểm tra thủ công tích hợp: Được trang bị nút gỡ lỗi thủ công ở phía van, hỗ trợ kiểm tra đóng mở van thủ công sau khi tắt nguồn, thuận tiện cho việc lắp đặt, gỡ lỗi và bảo trì thiết bị tại chỗ.

     • Đặc điểm chế độ điều khiển kép: Các mô hình điều khiển điện đôi 4M×20 áp dụng cấu trúc bộ nhớ tự khóa khi tắt nguồn để duy trì vị trí van hiện tại; Các mẫu điều khiển điện đơn 4M×10 tự động thiết lập lại bằng lực lò xo sau khi tắt nguồn, đáp ứng nhu cầu thiết lập lại an toàn và giữ vị trí tương ứng.

     • Gắn đa tạp tương thích: Chia sẻ thông số cơ bản giống như dòng 4V (đế đa dạng 4M100M/200M/300M). Nó hỗ trợ cung cấp không khí tập trung cho nhiều van thông qua lắp đặt ống góp và cũng có thể được gắn trực tiếp trên một bộ truyền động duy nhất để vận hành độc lập.

5. Van NAMUR 4M so với Van ống thông thường 4V | Hướng dẫn lựa chọn chống lỗi

6. Ứng dụng so khớp điển hình

     • Hệ thống điều khiển tự động van: 4M210-08 phù hợp với bộ truyền động khí nén DA/SR + van bi/bướm, được sử dụng rộng rãi trong thiết bị hóa dầu, xử lý nước và chuyển mạch chất lỏng đường ống.

     • Hệ thống tích hợp đảo Valve: Sử dụng đế đa liên kết 4M200M để thực hiện cung cấp không khí tập trung và lắp đặt tích hợp nhiều van điện từ dòng 4M cho các cụm đường ống tự động.

     • Kết nối đường ống: Kết nối các cổng ren ngoài với đầu nối thẳng ren đực kết nối nhanh KQ2 để nhanh chóng gắn vào đường ống nguồn khí chính để kết nối ổn định và không bị rò rỉ.

Tóm tắt một câu

     Dòng SOLH 4M là van điện từ 5/2 chiều loại tấm tiêu chuẩn NAMUR dành riêng cho bộ truyền động khí nén, có tính năng lắp trực tiếp không săm, vận hành không cần bôi trơn và bảo vệ IP65, là thành phần điều khiển hỗ trợ tối ưu để tự động chuyển đổi van bi khí nén và van bướm.
