Van điện từ 5 cổng vận hành thí điểm dòng SY

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     Dòng SOLH SY là loại van điện từ 5 cổng vận hành bằng thí điểm chủ đạo, có thân máy siêu nhỏ gọn, mức tiêu thụ điện năng cực thấp và công suất dòng chảy được nâng cấp đáng kể. Nó đóng vai trò là thành phần điều khiển hướng cốt lõi cho chuyển động tịnh tiến của xi lanh và chuyển mạch mạch khí nén trên tất cả các thiết bị sản xuất tự động, có thể hoán đổi hoàn toàn với dòng SMC SY nguyên bản.

Phạm vi phân loại kích thước đầy đủ và phù hợp

Thông số kỹ thuật lõi phổ quát

  1. Các loại mạch:

     - 5/2 chiều (lò xo hồi vị đơn/cuộn dây chốt đôi);

     -- 5/3 chiều (3 chức năng trung tâm: Đóng trung tâm / Xả trung tâm / Cung cấp áp suất trung tâm)

  2. Phạm vi áp suất vận hành

     -- Phi công bên trong: 0,1 ~ 0,7 MPa

     -- Phi công bên ngoài (tương thích chân không): -100 kPa ~ 0,7 MPa

  3. Nhiệt độ hoạt động: -10 ~ 50oC (không đóng băng trong nguồn không khí)

  4. Tiêu thụ điện năng của cuộn dây: Cuộn dây tiêu chuẩn 0,35W; cuộn dây công suất thấp tiết kiệm năng lượng chỉ 0,1W

  5. Cấp bảo vệ: Đầu nối phích cắm IP65; đế gắn đa dạng IP67

  6. Tuổi thọ của dịch vụ: Ống đệm kín khoảng cách lên tới 200 triệu chu kỳ; con dấu đàn hồi lên tới 70 triệu chu kỳ

  7. Tùy chọn điện áp tiêu chuẩn: DC12V / DC24V (đại chúng); AC110V / AC220V

Ưu điểm về cấu trúc và hiệu suất cốt lõi

  1. Cấu trúc gắn kết đa tạp cắm nhanh

     -- Gắn trực tiếp vào đế ống góp dòng SS5Y, lắp ráp và tháo rời nhanh chóng, bảo trì van đơn dễ dàng mà không cần tháo dỡ toàn bộ đảo van.

  2. Cuộn dây tiết kiệm năng lượng cực thấp

     - Cuộn dây công suất thấp 0,1W tùy chọn, sinh nhiệt thấp, hoàn toàn phù hợp với điều kiện làm việc tràn đầy năng lượng liên tục trong thời gian dài, cắt giảm đáng kể chi phí điện và khí nén của nhà máy.

  3. Á hậu dòng chảy cao được tối ưu hóa tuyệt vời

     - Thiết kế tối ưu hóa hợp lý bên trong, công suất dòng chảy tăng khoảng 80% so với van điện từ thế hệ cũ, thực hiện tốc độ mở rộng/rút xi lanh nhanh hơn mà không bị mất áp suất.

  4. Màn hình bộ lọc thí điểm tích hợp

     -- Tích hợp lưới lọc nhỏ trên đầu vào van thí điểm để chặn bụi và tạp chất, giảm hiệu quả tỷ lệ hỏng hóc do kẹt ống chỉ và kéo dài tuổi thọ.

  5. Bố trí cổng linh hoạt đa hướng

     -- Các cổng dẫn khí có sẵn ở ba hướng bên/trên/dưới, tự do điều chỉnh định tuyến ống để tránh nhiễu cơ học bên trong khung thiết bị nhỏ gọn.

  6. Tích hợp đảo van mô-đun

     -- Kết hợp hoàn hảo với các đế đa trạm đa trạm dòng SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, thực hiện cấp và xả khí thống nhất tập trung, bố trí dây gọn gàng và tiết kiệm không gian lắp đặt tủ.

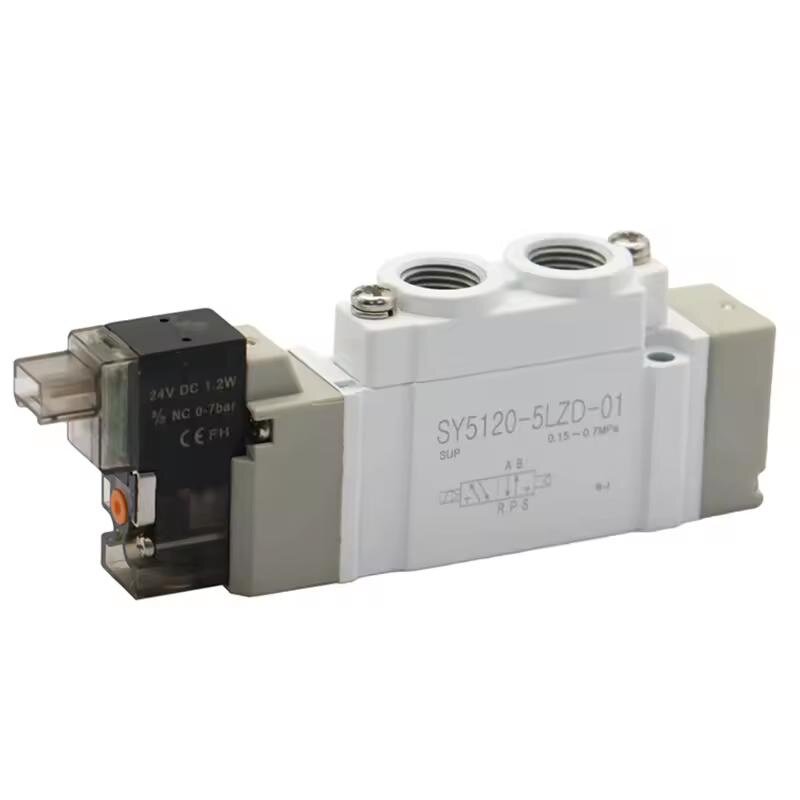

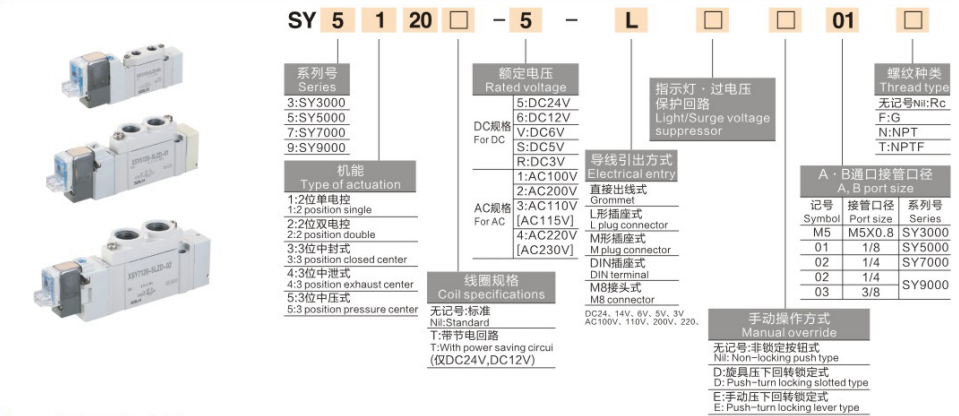

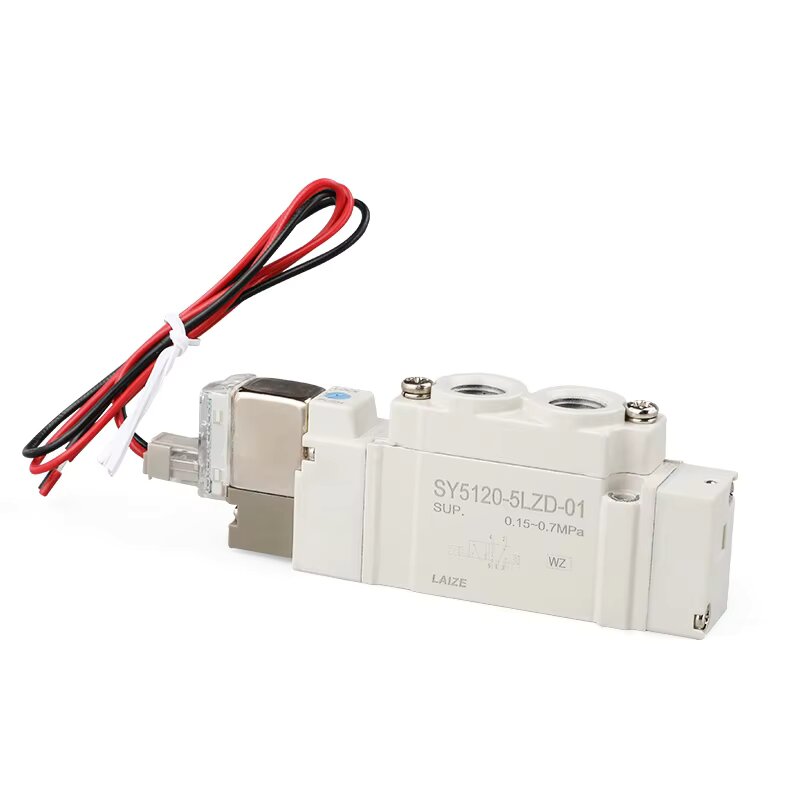

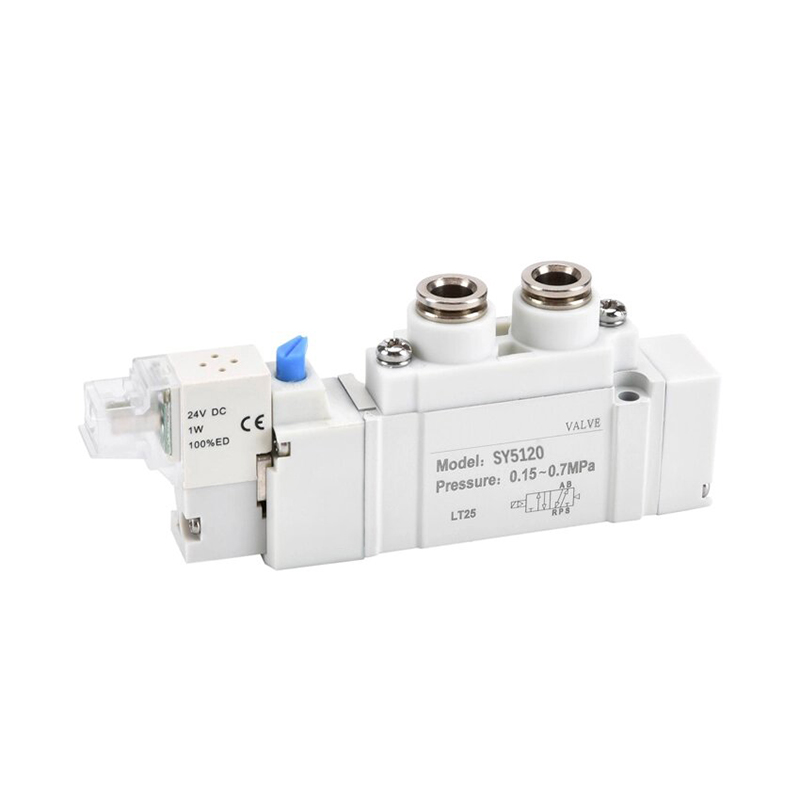

Quy tắc mã hóa mô hình hoàn chỉnh (Ví dụ: SY5120-5LZD-01)

  1. SY: Mã dòng van điện từ 5 cổng vận hành thử nghiệm

  2. 5: Số sê-ri kích thước (5 = sê-ri trung bình SY5000)

  3. 1: Mã chức năng mạch

     1 = 5/2 lò xo hồi vị đơn;

     2 = 5/2 cuộn dây chốt đôi;

     3 = 5/3 van ba vị trí

  4. 2: Mã cơ sở kết cấu bên trong

  5. 0: Kiểu lắp đế tiêu chuẩn

  6. 5: Mã điện áp cuộn dây (5 = DC24V, dòng chính)

  7. LZ: Cấu hình ổ cắm & bảo vệ

     L = ổ cắm hình chữ L; Z = đèn LED tích hợp + mạch bảo vệ quá áp

  8. D: Mã ghi đè thủ công (thao tác vặn khóa bằng tuốc nơ vít)

  9. 01: Kích thước ren cổng (01 = Rc1/8")

Kịch bản ứng dụng công nghiệp điển hình

     -- Dây chuyền sản xuất lắp ráp tự động, thiết bị bán dẫn chính xác, máy đóng gói

     -- Dây chuyền sản xuất dập & hàn ô tô, dụng cụ kiểm tra y tế

     -- Dụng cụ kẹp robot bằng khí nén, xi lanh trượt tuyến tính, bộ truyền động chỉ số quay

     - Chuyển mạch tiến/rút xi lanh, bật tắt mạch khí nén và điều khiển tốc độ

một câu

     Tóm tắtVan điện từ 5 cổng vận hành thí điểm dòng SOLH SY bao gồm phạm vi kích thước đầy đủ SY3000/SY5000/SY7000/SY9000 với cuộn dây tiết kiệm năng lượng 0,1W, cấp chống bụi và chống nước IP65/IP67, lưu lượng cao hơn 80% so với các mẫu cũ và khả năng tương thích đa dạng plug-in SS5Y, van điều khiển hướng nhỏ gọn phổ quát để tự động hóa xi lanh trong điện tử, ô tô, bao bì và thiết bị y tế.
