Dòng linh kiện khí nén

Van poppet cơ học trung bình SOLH VM2 (VM200) hoàn toàn có thể hoán đổi với các mẫu SMC phù hợp. Với cấu trúc poppet trung bình với hệ số lưu lượng Cv=0,87, công suất lưu lượng của nó cao hơn khoảng 8 lần so với dòng VM1 mini, được trang bị cổng Rc1/4 tiêu chuẩn và các luồng NPT/G1/4 tùy chọn. Nó hoạt động ở mức 0 ~ 1,0MPa và không tương thích với chân không, sử dụng vòng đệm chống mài mòn không cần bôi trơn và thân kim loại chắc chắn. Có sẵn các bố trí đường ống cổng bên và cổng dưới cùng, được hỗ trợ bởi một dòng hoàn chỉnh các bộ truyền động có thể hoán đổi cho nhau: con lăn POM tiêu chuẩn / đòn bẩy con lăn chống mài mòn bằng thép cứng, con lăn chống bật một chiều, pít tông thẳng, nút ấn phẳng, đầu dừng khẩn cấp hình nấm màu vàng, nút chỉ báo màu xanh lá cây và núm bản lề có thể khóa. Biến thể con lăn thép cứng phù hợp với dây chuyền sản xuất chịu mài mòn cao có tải trọng lớn. Được sử dụng rộng rãi để phát hiện giới hạn hành trình của xi lanh và bàn trượt, vận hành chạy bộ bằng tay thiết bị, chuyển mạch không khí cố định khuôn và khóa liên động khẩn cấp an toàn, nó đóng vai trò là van kích hoạt không khí cơ học chính cho dây chuyền sản xuất bao bì, dệt, in ấn và tự động hóa nói chung.

Van cơ học 3 cổng trung bình SOLH VM4 (VM400) có thể hoán đổi hoàn toàn với các mẫu SMC tương đương, được đặt giữa dòng VM1 mini và dòng VM2 dòng cao. Ưu điểm cốt lõi của nó nằm ở khả năng tương thích với toàn dải áp suất từ ​​chân không -100kPa đến áp suất dương 1,0MPa, một tính năng không có trên VM2. Nó sử dụng cổng Rc1/8 tiêu chuẩn với các luồng NPT/G1/8 tùy chọn và công suất luồng Cv=0,38, hỗ trợ bố trí đường ống cổng bên và dưới. Được chế tạo bằng thân kim loại chắc chắn, nó chịu được va đập và độ rung nặng 1000m/s², thích hợp cho các dây chuyền sản xuất hạng nặng khắc nghiệt, với lớp đệm kín chống bụi không cần bôi trơn cho tuổi thọ lâu dài. Một bộ hoàn chỉnh các bộ truyền động có thể hoán đổi cho nhau được cung cấp: đòn bẩy con lăn bằng thép chống mài mòn tiêu chuẩn / cứng, con lăn chống bật một chiều, pít tông thẳng, nút dừng khẩn cấp hình nấm nhiều màu, núm xoay 2/3 vị trí, nút ấn có thể khóa và đòn bẩy bản lề chuyển đổi. Được áp dụng rộng rãi trong phát hiện giới hạn hành trình xi lanh và bàn trượt, mạch hấp phụ/nhả chân không, vận hành chạy bộ bằng tay thiết bị, khóa liên động khẩn cấp an toàn máy và chuyển mạch cố định khuôn, đây là van kích hoạt cơ học trung bình lý tưởng cho các điều kiện làm việc đòi hỏi khả năng tương thích chân không và khả năng chống sốc mạnh.

Van tỷ lệ điện-khí nén lưu lượng cao SOLH ITV có thể hoán đổi hoàn toàn với các mẫu SMC tương đương. Áp dụng hệ thống phản hồi áp suất vòng kín, nó chấp nhận điện áp DC0–10V, tín hiệu tương tự dòng điện 4–20mA và giao tiếp bus trường tùy chọn bao gồm CC-Link, PROFINET, EtherNet/IP để đạt được khả năng điều chỉnh áp suất không khí từ xa vô cấp, có độ chính xác cao với độ chính xác điều khiển FS ±1% và khả năng bảo vệ chống bụi & nước bắn theo tiêu chuẩn IP65. Ba dòng sản phẩm bao gồm các phạm vi lưu lượng khác nhau: ITV1100 cho lưu lượng cực thấp, ITV2100 cho lưu lượng trung bình phổ quát và ITV3100 cho lưu lượng cao nặng lên tới 4400 L/phút ANR, với áp suất có thể điều chỉnh từ 0,005 đến 0,9 MPa. Nó hỗ trợ các ren Rc/NPT/G và các phụ kiện đẩy vào, màn hình kỹ thuật số LED tích hợp và cảnh báo tự chẩn đoán khi nguồn điện thấp DC24V. Áp dụng rộng rãi cho dẫn động xi lanh có lỗ khoan lớn, kiểm soát độ căng không đổi của màng và dây, quy trình chính xác bán dẫn và quang học, phân phối và phủ tự động, chuyển đổi áp suất nhiều giai đoạn cho thiết bị hàn và tán đinh, thay thế nhiều bộ điều chỉnh thủ công để thực hiện kiểm soát áp suất tập trung kỹ thuật số trên dây chuyền sản xuất tự động.

Van một chiều nội tuyến SOLH XTO674 và INA14 có chung nền tảng cấu trúc với áp suất nứt cực thấp 0,01MPa, tương thích với cả khí nén và nước sạch để bảo vệ chống dòng chảy ngược trong đường ống chân không và chất lỏng áp suất thấp. XTO674 là phiên bản đông lạnh hoàn toàn bằng đồng thau hoạt động ở nhiệt độ -30oC; Dòng tiêu chuẩn INA14 cung cấp thân bằng đồng thau hoặc thép không gỉ SUS304, được trang bị phớt NBR tiêu chuẩn cộng với phớt FKM chịu dầu & nhiệt độ cao tùy chọn và phớt CR chịu được thời tiết. Thiết kế ren nội tuyến nhỏ gọn với đánh dấu mũi tên dòng chảy có thể được gắn trực tiếp vào đường ống mà không cần giá đỡ bổ sung, ngăn chặn hiệu quả tình trạng thất thoát chân không và luồng khí ngược khi lắp đặt giữa máy tạo chân không và cốc hút. Hai dòng sản phẩm này có kích thước tổng thể và kích thước ren giống hệt nhau để trao đổi trường trực tiếp mà không cần sửa đổi đường ống, được ứng dụng rộng rãi trong thiết bị đông lạnh, dây chuyền sản xuất chân không, mạch chất lỏng nhiệt độ cao chống ăn mòn và đường ống khí nén & nước nói chung để duy trì áp suất một chiều và ngăn ngừa dòng chảy ngược.

Đầu phun chân không venturi nhiều tầng SOLH ZL112 có thể hoán đổi hoàn toàn với các mẫu SMC tương đương, được trang bị vòi phun Φ1.2 tiêu chuẩn. Cấu trúc nhiều tầng tiết kiệm năng lượng của nó mang lại chân không ổn định ở mức -88~-92kPa đồng thời cắt giảm hơn 40% mức tiêu thụ không khí so với máy phun một tầng. Áp dụng thiết kế mô-đun tích hợp cao, nó cung cấp van cấp/nhả kép K1 để hút và xả tự động và các biến thể van cấp đơn K2 tiết kiệm chi phí. Bộ giảm thanh tích hợp hạn chế tiếng ồn hoạt động dưới 70dB(A); Có hai kiểu ống xả: loại ống giảm âm tích hợp tiêu chuẩn và ống xả cổng tập trung P cho lưu lượng cao. Các phụ kiện tùy chọn bao gồm đồng hồ đo chân không cơ học tương tự và công tắc áp suất chân không kỹ thuật số với đầu ra tín hiệu analog/điện áp/dòng điện và kênh đơn NPN/PNP, cùng với các đầu nối phích cắm đa dạng, điện áp cuộn dây và núm điều chỉnh thủ công. Không có các bộ phận chuyển động bên trong để vận hành liên tục không cần bảo trì, nó có thể được gắn trực tiếp trên bộ phận tác động cuối của robot để rút ngắn thời gian phản hồi chân không, được áp dụng rộng rãi để xử lý cốc hút đa năng của tấm kính 3C, tấm kim loại, vật liệu đóng gói & in ấn cũng như các phôi xốp cần hấp phụ chân không dòng chảy cao ổn định.

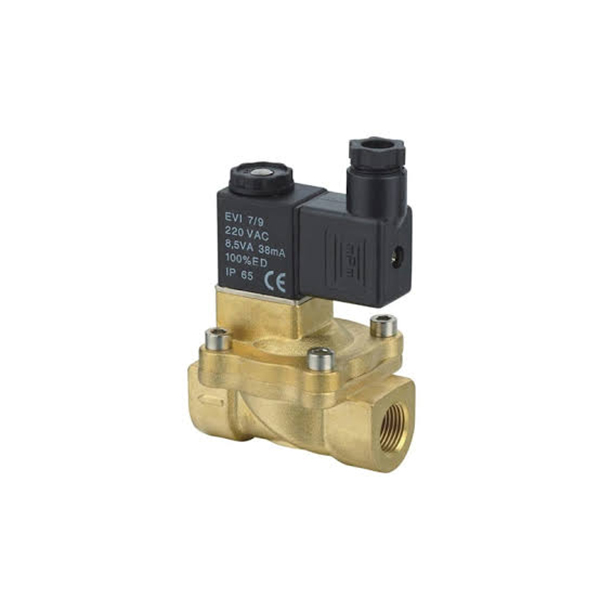

Phiên bản 1｜Trang sản phẩm chính thức Bản sao dài (Tập trung vào SEO, ~290 từ cho trang chi tiết trang web độc lập) Van điện từ chất lỏng bằng đồng 2/2 chiều dòng SOLH 2V là van bật tắt điện từ linh hoạt được thiết kế để điều khiển phổ quát khí nén, nước công nghiệp và dầu bôi trơn, có sẵn ở hai cấu hình cấu trúc trưởng thành: 2V025 tác động trực tiếp và các biến thể 2V130 & 2V250 vận hành bằng màng ngăn. Được chế tạo bằng thân van bằng đồng rèn chắc chắn kết hợp với các bộ phận bịt kín hiệu suất cao, dòng sản phẩm này mang lại hiệu suất chuyển mạch đáng tin cậy bao gồm khả năng khởi động không áp suất và điều chỉnh đường ống dòng chảy cao. Mô hình tác động trực tiếp 2V025 nhỏ gọn sử dụng cấu trúc truyền động điện từ trực tiếp cho phép mở bình thường ở mức chênh lệch áp suất bằng 0MPa. Được trang bị gioăng cao su VITON flo chống mài mòn, nó chịu được môi trường ăn mòn yếu và thích ứng hoàn hảo với đường ống áp suất thấp, vòng chân không cũng như thiết bị phun & làm mát dòng vi mô. 2V130 và 2V250 do phi công vận hành dựa vào chênh lệch áp suất trung bình để điều khiển màng ngăn, có công suất dòng chảy lớn vượt trội và mức tiêu thụ điện năng cuộn dây thấp; chúng yêu cầu áp suất khởi động tối thiểu là 0,05MPa và sử dụng gioăng cao su nitrile NBR lý tưởng cho đường ống dẫn nước và khí nén thông thường. Tất cả các phiên bản đều sử dụng cuộn dây cách điện Loại B với khả năng bảo vệ chống xâm nhập IP65 và phản hồi chuyển đổi nhanh trong vòng 0,05 giây. Nhiều tùy chọn nối dây (ổ cắm DIN, dây dẫn bay, ổ cắm đèn báo) và thông số kỹ thuật ren phong phú từ G1/8 đến G1 inch hỗ trợ cài đặt trường linh hoạt. Được triển khai rộng rãi trong điều khiển chân không, mạch nước làm mát thiết bị, cấp nước tự động cho nồi hơi, nạp nước máy nén khí và ngắt đường ống dẫn khí-lỏng chính, dòng SOLH 2V cung cấp các giải pháp chuyển mạch chất lỏng chung ổn định, tiết kiệm cho mạch chất lỏng tự động hóa công nghiệp toàn phổ.

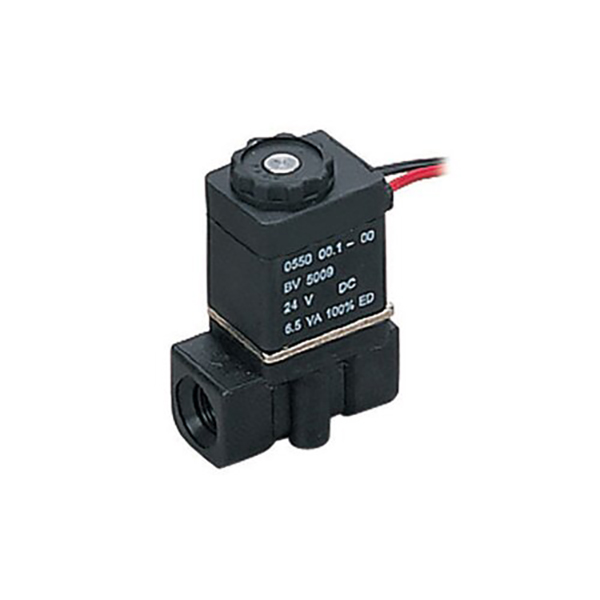

Van điện từ đóng thông thường tác động trực tiếp 2/2 chiều dòng SOLH 2P sử dụng thân van nhựa kỹ thuật nylon PA66 có độ bền cao, được thiết kế đặc biệt để chuyển đổi tự động dòng chảy nhỏ với chi phí thấp của khí nén, nước sạch và dầu bôi trơn có độ nhớt thấp. Với hiệu suất khởi động không áp suất thực sự, van có thể mở bình thường dưới chênh lệch áp suất 0MPa, phá vỡ hiệu quả sự phụ thuộc áp suất của van điện từ do phi công vận hành. Dòng sản phẩm này sử dụng cấu trúc truyền động điện từ trực tiếp trưởng thành. Ở trạng thái tắt nguồn, lò xo thiết lập lại tích hợp sẽ nén chặt lõi van để duy trì trạng thái đóng hoàn toàn; khi được cấp điện, lực hút điện từ sẽ nâng lõi van nhanh chóng để dẫn đường ống, với toàn bộ hành động chuyển mạch được hoàn thành trong vòng 0,05 giây để phản hồi cực nhanh. Cấu hình tiêu chuẩn sử dụng gioăng cao su VITON fluororubber chống mài mòn với khả năng chống dầu, nước và môi trường ăn mòn nhẹ vượt trội; Miếng đệm cao su nitrile NBR có sẵn như một sự thay thế tùy chọn tùy theo điều kiện làm việc. Cuộn dây đạt cấp bảo vệ chống bụi, chống nước IP65 với lớp cách nhiệt loại B, có khả năng hoạt động ổn định liên tục trong môi trường nhà xưởng ẩm ướt. Với lỗ dòng chảy cố định φ2,5mm và giá trị CV là 0,23, có sẵn hai thông số ren chính G1/8 và G1/4, đi kèm với các tùy chọn nối dây đa dạng bao gồm ổ cắm DIN tiêu chuẩn, dây dẫn bay và ổ cắm đèn báo, cùng với các tùy chọn điện áp AC/DC phổ dụng để đáp ứng nhu cầu phù hợp toàn cầu. Phác thảo nhỏ gọn nhẹ phù hợp với việc lắp đặt bên trong các mô-đun thiết bị nhỏ gọn. Nó được sử dụng rộng rãi trong điều khiển nguồn không khí của máy tạo chân không, chuyển mạch cung cấp không khí xi lanh nhỏ, vòng nước làm mát vi thiết bị, phun tự động, thoát nước tự động bằng máy nén khí và hệ thống làm ẩm nhỏ, phục vụ như một giải pháp thay thế kiểm soát chất lỏng thu nhỏ hiệu quả về mặt chi phí cho các van dòng 2V bằng đồng.

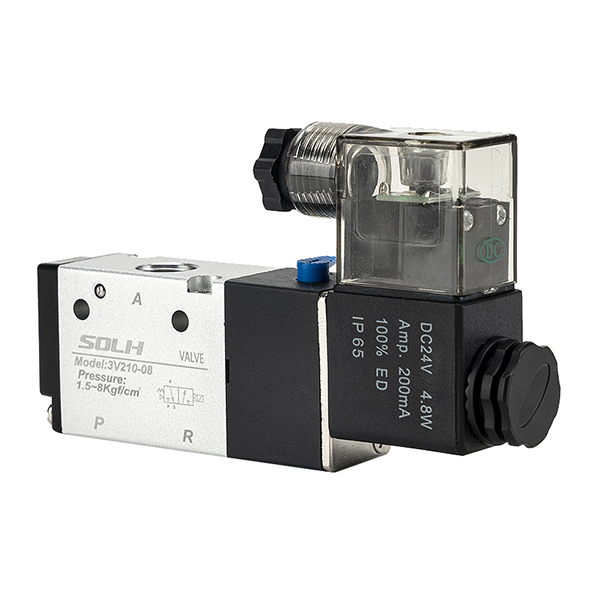

Van điều khiển hướng điện từ khí nén 3/2 chiều dòng SOLH 3V được thiết kế với cả cấu trúc tác động trực tiếp và điều khiển bằng phi công, được thiết kế riêng để dẫn động các xi lanh hồi xuân tác động đơn và chuyển mạch mạch khí nén chân không. Có sẵn ở cấu hình Thường đóng (NC) và Thường mở (NO), dòng sản phẩm này sử dụng thân van bằng hợp kim nhôm nhẹ có độ bền cao với bố cục nhỏ gọn, phản ứng nhanh và cấp bảo vệ chống bụi và chống nước theo tiêu chuẩn IP65, đóng vai trò là thành phần điều khiển lõi tiêu chuẩn cho các hệ thống tự động hóa khí nén vừa và nhỏ. Bố trí cổng tuân theo các tiêu chuẩn chung của ngành: P cho cửa hút gió chính, A cho cổng làm việc thực thi kết nối xi lanh hoặc ống hút chân không, R cho cổng xả phù hợp với bộ giảm thanh để giảm tiếng ồn khi vận hành. Các biến thể 3V1 và 3V2 tác động trực tiếp hỗ trợ khởi động áp suất bằng 0 đáng tin cậy trong khoảng 0~0,8 MPa với phản hồi chuyển mạch dưới 0,05 giây, hoàn toàn phù hợp cho các đường ống dẫn khí áp suất thấp và các kịch bản điều khiển chân không áp suất âm. Dòng 3V100/3V200/3V300 vận hành thí điểm có công suất dòng chảy lớn hơn và mức tiêu thụ điện năng cuộn dây thấp hơn, yêu cầu áp suất đầu vào tối thiểu 0,15 MPa để chuyển đổi ổn định nhằm đáp ứng các vòng khí nén thông thường dòng chảy cao. Được trang bị nút ghi đè thủ công kiểu thimble để gỡ lỗi tại chỗ thuận tiện trong quá trình lắp đặt và bảo trì, toàn bộ dòng sản phẩm này hỗ trợ vận hành không dầu với hiệu suất bịt kín ổn định. Nhiều thông số kỹ thuật luồng bao gồm M5, G1/8, G1/4 và G3/8 là tùy chọn, kết hợp với điện áp AC & DC chính thống toàn cầu và hai chế độ nối dây của ổ cắm DIN và dây dẫn bay. Nó có thể thay thế trực tiếp các van thí điểm không khí 3A truyền thống và van kéo tay 3L mà không cần sửa đổi cấu trúc, được triển khai rộng rãi trong các cơ cấu kích kẹp phôi, chuyển mạch hấp phụ chân không, bảo vệ khóa liên động bằng khí nén và điều khiển nhích của bộ truyền động nhỏ.

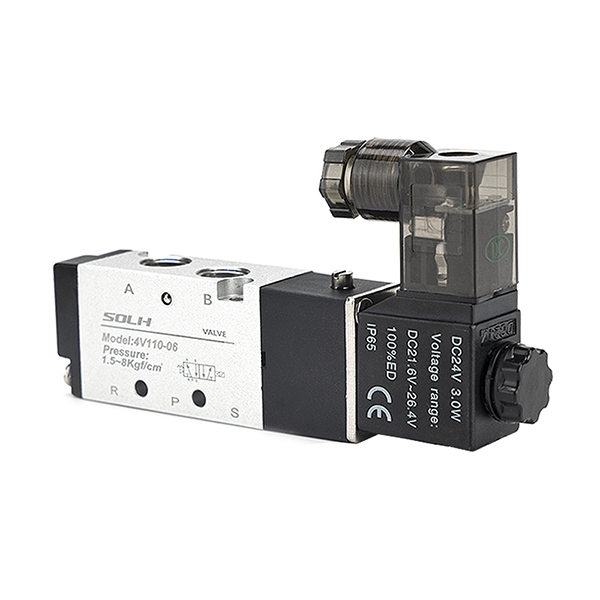

Van điều khiển hướng khí nén vận hành bằng thí điểm dòng SOLH 4V là bộ phận khí nén công nghiệp chủ đạo bao gồm cấu hình 5/2 chiều hai vị trí và 5/3 chiều ba vị trí, được tối ưu hóa đặc biệt để điều khiển chuyển động tịnh tiến, định vị giữa hành trình và duy trì áp suất của xi lanh khí nén tác động kép. Sử dụng lõi van ống có độ chính xác cao và cấu trúc dẫn động thí điểm tích hợp, dòng sản phẩm này có khả năng chống ma sát thấp, hành động chuyển mạch nhạy và tiêu thụ điện năng cuộn dây thấp, được triển khai rộng rãi trong dây chuyền lắp ráp tự động, máy đóng gói, thiết bị định vị và hệ thống truyền động khí nén nói chung. Bố cục năm cổng tuân thủ các tiêu chuẩn chung của ngành: P đóng vai trò là cửa cấp khí chính; A và B là hai cổng thực hiện nối với các buồng trước và sau của xi lanh tác động kép để điều khiển kéo dãn và rút lại; R và S là các cổng xả được cấu hình với bộ giảm thanh để giảm tiếng ồn khi chạy. Loại 5/2 chiều bao gồm các biến thể điều khiển điện một cuộn và các biến thể điều khiển điện cuộn đôi. Van điều khiển điện đơn dựa vào việc thiết lập lại lò xo để tự động trở lại khi bị cắt điện, lý tưởng cho các hoạt động chuyển động tịnh tiến thông thường và các ứng dụng thiết lập lại an toàn. Van điều khiển điện đôi sở hữu bộ nhớ vị trí không có lò xo, khóa ổn định vị trí xi lanh hiện tại sau khi tắt nguồn để định vị và giữ áp suất trong thời gian dài. Phiên bản ba vị trí 5/3 chiều cung cấp ba chế độ trung tính tùy chọn: khóa trung tâm (Loại C) khóa tất cả các cổng để khóa hệ thống treo xi lanh và bảo vệ chống rơi; trung tâm xả (Loại E) kết nối các cổng A/B với các kênh xả để giảm áp và thả nổi tự do trong quá trình vận hành thủ công; trung tâm áp suất (Loại P) cung cấp khí nén cho cả hai cổng làm việc để kẹp cân bằng hai chiều. Thông số kỹ thuật có sẵn nằm trong khoảng từ 4V110 đến 4V410 với các kích cỡ ren M5, G1/8, G1/4, G3/8 và G1/2. Được trang bị cuộn dây chống bụi và chống nước theo tiêu chuẩn IP65 hỗ trợ điện áp AC và DC chính, toàn bộ dòng sản phẩm này hỗ trợ vận hành không dầu và đi kèm với nút ghi đè thủ công để thuận tiện cho việc kiểm tra và bảo trì tại chỗ. Đây là van định hướng tiêu chuẩn phổ quát cho tự động hóa khí nén công nghiệp chính thống.
