Thương hiệu: SOLH của Richge Technology | Thay thế thả vào Tương thích với Kích thước lắp đặt SMC ZL212
 |

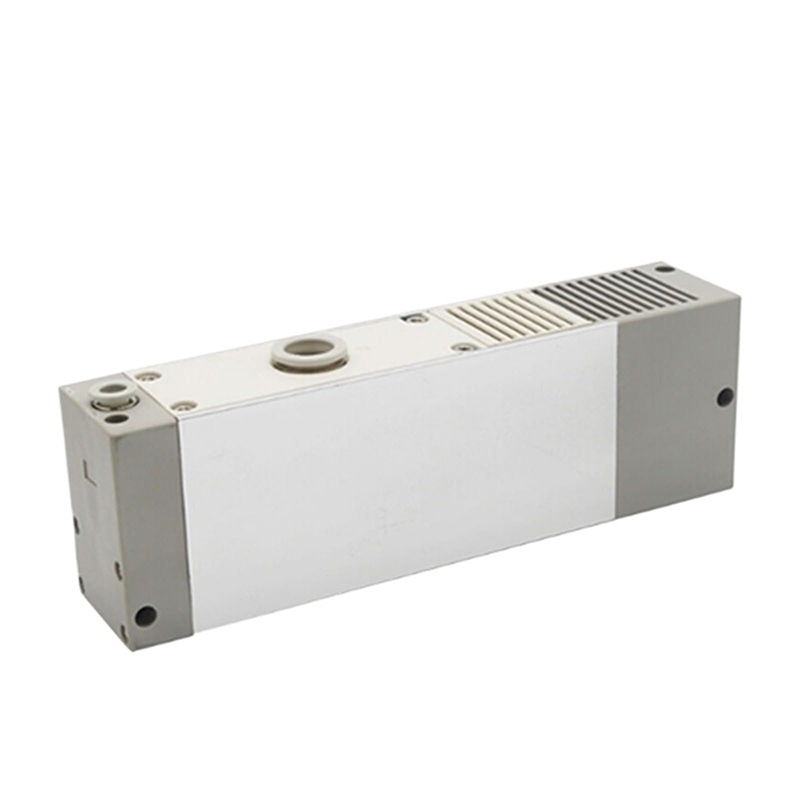

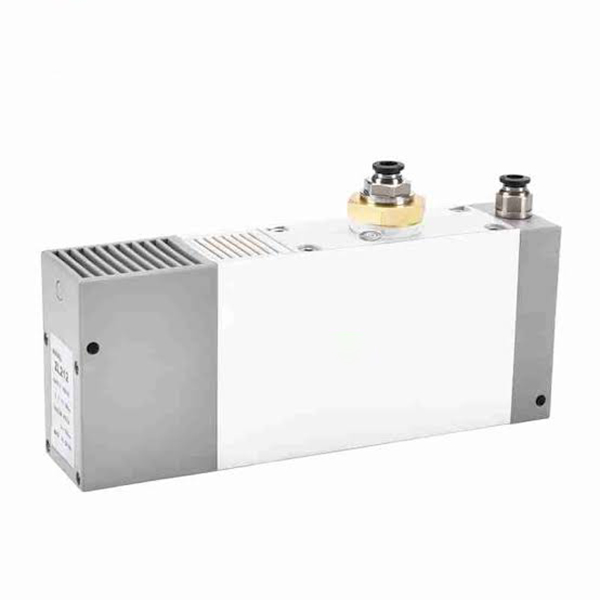

Dòng ZL212 được nâng cấp đầu phun chân không nhiều tầng dòng lớn có nguồn gốc từ dòng ZL112. Được trang bị lỗ vòi phun lớn hơn, nó mang lại mức chân không cao hơn và tăng cường lưu lượng hút. Được thiết kế đặc biệt cho các giác hút lớn, phôi gia công xốp và điều kiện làm việc có độ rò rỉ cao. Được sử dụng rộng rãi làm bộ phận chân không chính cho các bộ điều khiển robot, các ứng dụng xử lý vật liệu kim loại tấm và thủy tinh.
|
Mục thông số |
Đặc điểm kỹ thuật |
|
Vị trí sản phẩm |
Người mẫu nâng cấp tiên tiến của ZL112, vòi phun lớn hơn cho chân không cao hơn và lưu lượng cao hơn |
|
Chất lỏng áp dụng |
Khí nén |
|
Cung cấp áp suất không khí |
0,3 ~ 0,7MPa, phạm vi hoạt động tối ưu: 0,45 ~ 0,5MPa |
|
Độ chân không |
-90 ~ -95kPa |
|
Dòng hút |
Cao hơn ZL112 hơn 30%, thích hợp cho phôi xốp & giác hút lớn |
|
Tiêu thụ không khí |
Thiết kế bộ khuếch tán nhiều giai đoạn, tiết kiệm năng lượng hơn 40% so với máy phun chân không một giai đoạn |
|
Phạm vi nhiệt độ môi trường xung quanh |
-5oC ~ 60oC |
|
Kết nối cổng |
Cổng ren / khớp nối một chạm tiêu chuẩn, có thể hoán đổi hoàn toàn với kích thước lắp đặt SMC ZL212 |

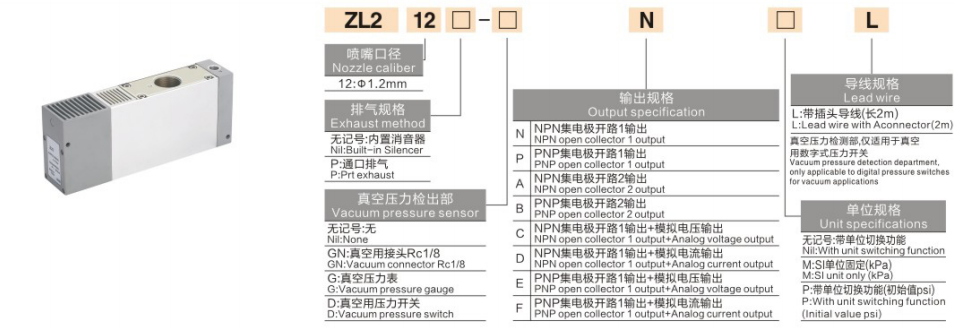

Định dạng cơ bản:ZL212‑□‑□‑□‑□
Định dạng mở rộng có van:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Chức vụ |
Mã số |
Định nghĩa & Mô tả chi tiết |
|
1‑4 |
ZL212 |
Mã dòng dành cho máy phun chân không nhiều tầng, lỗ vòi phun lớn hơn so với ZL112 |
|
thứ 5 |
Không có dấu |
Ống xả giảm thanh, giảm tiếng ồn tiêu chuẩn cho nhà xưởng tổng hợp |
|
|
P |
Cổng xả, dành cho lắp đặt ống xả lưu lượng cao hoặc tập trung |
|
thứ 6 |
Không có dấu |
Không có mô-đun phát hiện chân không |
|
|
GN |
Cổng phát hiện chân không Rc1/8 để kết nối đồng hồ đo áp suất bên ngoài |
|
|
G |
Đồng hồ đo áp suất chân không cơ học Y40Z tích hợp |
|
|
D |
Công tắc áp suất chân không kỹ thuật số tích hợp |
|
thứ 7 |
N |
Đầu ra 1 kênh bộ thu mở NPN |
|
|
P |
Đầu ra 1 kênh bộ thu hở PNP |
|
|
A/B/C/D/E/F |
Đầu ra đa kênh/đầu ra tín hiệu analog và các chức năng mở rộng khác |
|
ngày 8 |
L |
Cáp loại phích cắm lắp sẵn dài 2 mét |
|
|
M/P |
Đơn vị cố định / đơn vị có thể chuyển đổi (kPa / psi tùy chọn) |
|
Người mẫu |
Cấu hình cốt lõi |
Ứng dụng điển hình |
|
ZL212 |
Bộ phận cơ sở tiêu chuẩn, không có đồng hồ đo, không có van tích hợp |
Ứng dụng chung có lưu lượng cao, cần có van điện từ bên ngoài |
|
ZL212‑GN |
Giao diện đo chân không bên ngoài Rc1/8 |
Các ứng dụng yêu cầu máy đo chân không được kết nối bên ngoài để đọc |
|
ZL212‑D |
Công tắc áp suất chân không kỹ thuật số tích hợp |
Đọc chân không kỹ thuật số và phản hồi tín hiệu điện cho điều khiển PLC |
|
ZL212‑P |
Phiên bản ống xả kiểu cổng không có bộ giảm thanh tích hợp |
Các kịch bản xả tập trung lưu lượng cao, môi trường không nhạy cảm với tiếng ồn |
|
ZL212‑G |
Được trang bị máy đo chân không cơ khí Y40Z |
Chỉ báo mức chân không cơ học cục bộ hiệu quả về mặt chi phí |
|
Mục so sánh |
ZL112 |
ZL212 |
|
lỗ khoan vòi phun |
Φ1,2mm |
Vòi phun kích thước lớn hơn |
|
Độ chân không |
-88 ~ -92kPa |
-90 ~ -95kPa, hiệu suất chân không cao hơn |
|
Dòng hút |
Tốc độ dòng chảy trung bình |
+ Lưu lượng hút cao hơn 30% |
|
Điều kiện làm việc phù hợp |
Cốc hút thông thường, phôi vừa và nhỏ |
Cốc hút lớn, phôi xốp, tấm & kính, vòng có độ rò rỉ cao |
|
Tham khảo giá mẫu cơ sở |
Bắt đầu từ 245 |
Bắt đầu từ 478, khoảng. Cao hơn 20% với cấu hình giống hệt nhau |
• Hiệu suất venturi đa giai đoạn nâng cao: Tăng cường mức chân không và lưu lượng hút, khả năng thích ứng tuyệt vời cho các mạch chân không khí nén có độ rò rỉ cao.
• Tùy chọn mô-đun tích hợp đầy đủ: Van cấp/giải phóng điện từ, bộ giảm thanh, đồng hồ đo chân không cơ/kỹ thuật số và công tắc áp suất có sẵn cho cấu hình liền khối, giảm thiểu các bộ phận phụ trợ bổ sung.
• Cấu trúc ít tiếng ồn: Bộ giảm thanh tích hợp, độ ồn ≤70dB, thân thiện với môi trường xưởng sản xuất thông thường.
• Hoạt động ổn định không cần bảo trì: Không có bộ phận cơ khí chuyển động, tuổi thọ cao cho hoạt động sản xuất liên tục 24 giờ.
• Dấu chân gắn tương thích: Kích thước cài đặt có thể hoán đổi cho nhau với ZL112, hỗ trợ thay thế nâng cấp trường trực tiếp.
• Ứng dụng phôi vừa và nhỏ & cốc hút đơn: Chọn ZL112 để có hiệu suất chi phí tốt hơn.
• Cốc hút lớn, vật liệu xốp, tấm kính hoặc vòng chân không có độ rò rỉ cao: Sử dụng ZL212 để có đủ chân không và công suất dòng chảy.
• Điều khiển chu trình tự động: Chọn phiên bản van kép K1 (van cấp + xả), khớp với công tắc áp suất chân không để phản hồi tín hiệu vòng kín.
• Giám sát và vận hành trực quan tại chỗ: Biến thể công tắc áp suất kỹ thuật số Pick D để đọc giá trị chân không kỹ thuật số trực tiếp.
• Robot xử lý kính, tấm kim loại, tấm gỗ và các bộ phận dạng tấm kích thước lớn
• Hấp phụ phôi xốp: chọn thùng carton, bọt, dệt và vật liệu thấm
• Mạch chân không có độ rò rỉ cao dành cho thiết bị cố định cốc hút đa năng diện tích lớn
• Dây chuyền lắp ráp tự động hóa, robot ép phun và chuyển vật liệu
• Thiết bị hậu cần trạm hút chân không hàng hóa cỡ lớn
