Dòng linh kiện khí nén

Xi lanh khí nén không cần thanh giằng SOLH DNC tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế ISO 15552 & VDMA 24562, có thể hoán đổi hoàn hảo với các xi lanh tiêu chuẩn chính thống của Châu Âu để nâng cấp thiết bị liền mạch và các dự án xuất khẩu ra nước ngoài. Cấu hình nhôm có độ cứng cao hình vuông tích hợp giúp loại bỏ các thanh giằng lộ ra để có độ ổn định cấu trúc cao hơn và bố trí gọn gàng hơn, kết hợp với các rãnh cảm biến hai mặt tích hợp để lắp đặt công tắc từ tính thuận tiện. Đệm khí hai đầu PPV tiêu chuẩn có thể điều chỉnh giúp đệm hiệu quả va chạm quán tính trong quá trình chuyển động qua lại hạng nặng tốc độ cao; Đệm kín bằng hỗn hợp ma sát thấp cao cấp hỗ trợ vận hành không dầu với tổng hành trình sử dụng đạt 4000km và lặp lại độ chính xác định vị trong phạm vi ±0,05mm. Các cấu hình tùy chọn bao gồm thanh vuông chống xoay, thanh đôi, bộ khóa vị trí và khóa cơ cuối. Sản xuất hàng loạt ổn định của chúng tôi đảm bảo đủ hàng tồn kho tại chỗ, được triển khai rộng rãi trong tự động hóa ô tô, điện tử chính xác, máy đóng gói và dây chuyền sản xuất tự động tiêu chuẩn Châu Âu yêu cầu hoạt động ổn định trong chu kỳ dài.

Xi lanh khí nén không có thanh giằng dòng SOLH SI tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế ISO 15552 (trước đây là ISO 6431) và VDMA 24562, có thể hoán đổi hoàn hảo với các xi lanh dòng Festo DNC, SE và DSBA như một giải pháp thay thế hạng trung tiết kiệm chi phí. Được chế tạo bằng hợp kim nhôm vuông hình ngôi sao tích hợp không có thanh giằng lộ ra, thân xi lanh mang lại độ cứng kết cấu vượt trội, hiệu suất chống xoắn và chống lệch vượt trội cùng với bề ngoài gọn gàng, chống ăn mòn lý tưởng để sắp xếp cạnh nhau gọn gàng trên dây chuyền tự động. Các rãnh cảm biến chuyên dụng tích hợp ở cả hai bên hỗ trợ lắp đặt trực tiếp các công tắc từ tính AirTAC CMSE, DMSE và CS1 mà không cần thêm giá đỡ. Được trang bị đệm khí hai mặt tiêu chuẩn có thể điều chỉnh thủ công kết hợp với đệm đàn hồi PPV, nó giúp giảm tác động quán tính một cách hiệu quả và giảm tiếng ồn trong quá trình chuyển động tịnh tiến ở tốc độ cao. Hệ thống bịt kín bù kiểu chữ Y kép cao cấp đảm bảo áp suất khởi động cực thấp 0,1 MPa và hoạt động ổn định lâu dài không dầu. Thanh piston bằng thép 45 # mạ crom cứng của nó có khả năng chống mài mòn và rỉ sét tuyệt vời. Một dòng hoàn chỉnh gồm các biến thể tùy chỉnh bao gồm thanh đồng bộ đôi SID, mẫu điều chỉnh hành trình SIJ, phiên bản khóa vị trí SIL, bộ truyền động tích hợp van-xi-lanh SIF và loại thanh piston vuông chống xoắn SIQ để đáp ứng các yêu cầu công nghiệp đa dạng. Theo mặc định, toàn bộ dòng sản phẩm này được trang bị sẵn một vòng từ tính tích hợp để phản hồi vị trí pít-tông theo thời gian thực và điều khiển liên kết PLC. Được áp dụng rộng rãi trong máy móc xuất khẩu tiêu chuẩn Châu Âu, lắp ráp tự động, đóng gói, xử lý vật liệu và truyền động phụ trợ máy công cụ, nó cân bằng hiệu suất đáng tin cậy và giá cả cạnh tranh để thay thế xi lanh SC thanh giằng thông thường và xi lanh DNC nhập khẩu giá cao.

Xi lanh định hình thanh giằng SOLH CP96S tuân thủ các tiêu chuẩn ISO15552 và VDMA24562, có thể hoán đổi hoàn toàn với dòng CP96S gốc. Được thiết kế với hệ thống đệm kép kết hợp đệm khí và đệm cao su có thể điều chỉnh, nó đạt được độ ồn thấp và tác động nhẹ khi chuyển động qua lại tốc độ cao và tần số cao ở mức 50 ~ 1000mm/s. Thùng nhôm thanh giằng tích hợp nhẹ hơn 15% so với xi lanh thanh giằng thông thường với độ cứng cao và khả năng chịu tải bù tuyệt vời. Các biến thể bao gồm loại tiêu chuẩn thanh đơn và mẫu thanh đôi chống xoắn CP96SD. Vòng từ tích hợp tùy chọn cho cảm biến M9B/A93; có sẵn phiên bản thanh piston bằng thép không gỉ và nhiệt độ cao. Đường kính φ32~125mm, hành trình tùy chỉnh lên tới 2000mm. Được sử dụng rộng rãi trên các máy công cụ và tự động hóa đóng gói hạng nặng để thay thế thiết bị toàn cầu.

Xi lanh trượt tuyến tính đường ray chữ L siêu mỏng SOLH HLH sử dụng đường ray dẫn hướng bi tuần hoàn tích hợp một mặt với thân máy có cấu hình thấp mỏng để tiết kiệm không gian lắp đặt, một thanh trượt khí nén tác động kép dành riêng cho việc định vị chính xác tải nhẹ. Kích thước lỗ khoan dao động từ 6, 10, 16 đến 20 mm với hành trình tiêu chuẩn 5–60 mm, áp suất vận hành 0,15~0,7 MPa và nhiệt độ làm việc từ -20oC đến 70oC. Thân xi lanh có lỗ ren gắn 4 hướng và cổng dẫn khí 3 bên để bố trí đường ống linh hoạt. Bàn trượt được trang bị các lỗ ren cố định và các lỗ chốt định vị trên bề mặt phía trên và phía trước. Một vòng từ tích hợp được trang bị tiêu chuẩn, với các khe hai bên để gắn công tắc sậy từ. Khớp nổi giữa thanh piston và bàn trượt giúp loại bỏ tải trọng bên và đảm bảo độ thẳng và độ chính xác chống xoay tuyệt vời. So với dòng HLQ hai ray, HLH có hình dáng mỏng hơn dành cho không gian hẹp hạn chế, được ứng dụng rộng rãi trong các đồ gá kiểm tra mini bán dẫn và 3C, bộ phận kẹp đẩy hạng nhẹ và cơ chế định vị chuyển động tịnh tiến bên trong máy móc tự động hóa nhỏ gọn.

Xi lanh trượt hai trục SOLH HLQ / HLQL sử dụng dẫn hướng tuyến tính bi tuần hoàn, bao gồm phiên bản tiêu chuẩn nhỏ gọn HLQ với xi lanh gắn bên cạnh và mô hình HLQL đối xứng siêu cứng. Kích thước lỗ khoan dao động từ 6 đến 25 mm với hành trình 10–150 mm. Thiết kế thanh piston song song mang lại lực đẩy mạnh mẽ và hiệu suất chống xoắn & chống xoay tuyệt vời. Một khớp nổi tích hợp giữa pít-tông và bàn trượt giúp bù tải trọng lệch tâm bên. Đế có các lỗ ren gắn 3 hướng, trong khi thanh trượt cung cấp các lỗ gắn cố định nhiều bề mặt và chốt định vị; các khe bên cho công tắc sậy từ và nam châm tích hợp là tiêu chuẩn. Có sẵn nhiều tùy chọn bộ đệm: bộ đệm không khí có thể điều chỉnh đôi/đơn, bộ giảm xóc thủy lực và khối dừng bên ngoài để chuyển động qua lại trơn tru và độ chính xác định vị lặp lại cao. HLQ phù hợp với tải trọng vừa-nhỏ với không gian hạn chế, trong khi HLQL đối xứng xử lý tải nặng và độ lệch tâm nghiêm trọng. Được sử dụng rộng rãi để chuyển tự động, kẹp chính xác và định vị tuyến tính trong 3C, thiết bị thử nghiệm và lắp ráp bán dẫn.

Xi lanh trượt hai trục SOLH HLS / HLSL sử dụng dẫn hướng con lăn chéo tiếp xúc trực tiếp, mang lại độ cứng cao hơn nhiều, độ chính xác định vị lặp lại và khả năng chịu tải lệch tâm so với các mẫu dẫn hướng bi HLQ. Có sẵn hai biến thể: HLS tiêu chuẩn với xi lanh nhỏ gọn gắn bên cạnh cho tải trọng trung bình-nhỏ mà không cần bù đắp nhiều; HLSL đối xứng với xi lanh ở giữa và các con lăn song song kép dành cho tải nặng, mô-men xoắn lệch tâm lớn và yêu cầu độ chính xác cực cao. Kích thước lỗ khoan bao gồm 6–25 mm và hành trình 10–150 mm. Thanh piston đôi cung cấp lực đẩy mạnh mẽ và hiệu suất chống xoắn, trong khi các khớp nối nổi tích hợp giúp loại bỏ ứng suất lệch ngang. Đế hỗ trợ các lỗ lắp 3 hướng, khung trượt dự trữ ren cố định nhiều bề mặt và chốt định vị, vòng từ cùng với các khe cảm biến là tiêu chuẩn. Bộ đệm không khí có thể điều chỉnh, bộ giảm xóc thủy lực và các điểm dừng cơ học bên ngoài là những phụ kiện tùy chọn. Nhiệt độ hoạt động dao động từ -20oC đến 70oC. Được sử dụng rộng rãi trong chất bán dẫn, tự động hóa y tế, đồ gá lắp máy công cụ và các trạm định vị kẹp và chuyển tải siêu chính xác hạng nặng khác.

Thiết bị truyền động quay bánh răng và thanh răng SOLH MSQ hoàn toàn có thể thay thế được với các bàn quay SMC tương đương. Được dẫn động bởi cấu trúc giá đỡ bánh răng piston kép đối xứng, nó tạo ra mô-men xoắn cao hơn 3 ~ 4 lần và khả năng chịu tải hướng tâm & hướng trục vượt trội so với xi lanh CRQ kiểu cánh gạt. Có hai loại: Dòng tiêu chuẩn MSQB có dung sai H9 và dòng có độ chính xác cao MSQA có độ vừa khít H8 và độ chính xác định vị lặp lại ±0,01 mm. Bàn quay được gia công trước với các lỗ chốt định vị và các lỗ nối cố định, cùng với một lỗ rỗng ở giữa để định tuyến dây và ống. Được trang bị vít điều chỉnh góc hai đầu cho phạm vi xoay có thể điều chỉnh vô hạn 0 ~ 190°, các biến thể xoay cố định 90°/180° là tùy chọn. Hai giải pháp giảm xóc được đưa ra: cản cao su tiêu chuẩn và giảm xóc thủy lực tích hợp hậu tố-R (động năng L thấp / động năng H cao). Bố trí đường ống kép bao gồm các cổng mặt cuối mặc định và các cổng phía trước phía E. Các vòng từ tích hợp hỗ trợ công tắc sậy M9BW để truyền tín hiệu phản hồi vị trí đến PLC. Kích thước khung dao động từ 10 đến 200, được bôi sẵn bằng mỡ có tuổi thọ cao để vận hành không cần bôi trơn. Áp dụng rộng rãi để kiểm tra quang học PCB, định vị chính xác vi mạch, chuyển hướng đóng gói, lật phôi máy công cụ và khớp quay cuối bộ điều khiển mini để lập chỉ mục, doanh thu và tự động định vị đa góc.

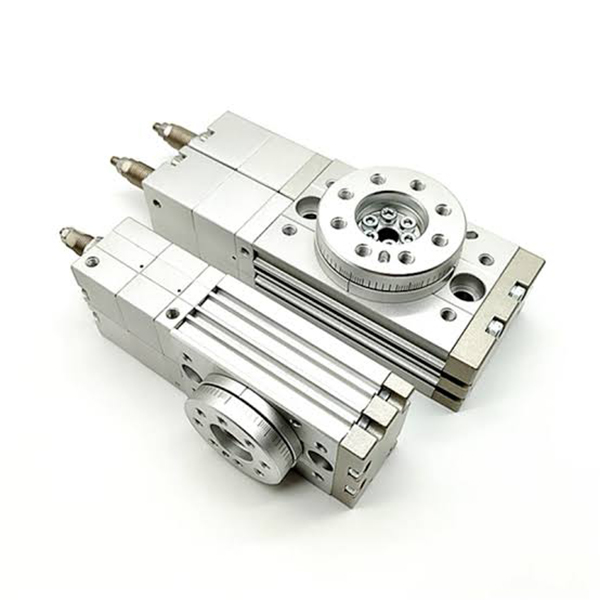

Xi lanh quay khí nén ba vị trí giá đỡ và bánh răng SOLH MSZ là bộ truyền động quay chuyên dụng được thiết kế để đạt được vị trí khóa ba điểm (giới hạn bên trái / điểm dừng trung gian / giới hạn bên phải), giải quyết hạn chế của xi lanh quay hai vị trí thông thường thiếu định vị ở giữa. Dòng sản phẩm này chỉ cần một van điện từ áp suất trung tâm 5/3 chiều để chuyển đổi vị trí hoàn toàn, loại bỏ các mạch khí nén van kép phức tạp để đơn giản hóa việc bố trí hệ thống và giảm chi phí kỹ thuật tổng thể. Vị trí khóa trung gian hỗ trợ điều chỉnh góc chính xác ±10°, trong khi giới hạn hành trình trái và phải có thể điều chỉnh riêng trong phạm vi 0~95°, mang lại khả năng định vị đa góc linh hoạt. Nó được phân thành bốn thông số kỹ thuật: MSZB cơ bản, MSZA có độ chính xác cao, đệm cao su MSZB-R và đệm thủy lực MSZA-R. Cấu trúc bên trong pít-tông kép giá đỡ kép giúp loại bỏ phản ứng ngược của bánh răng một cách hiệu quả và tạo ra mô-men xoắn ổn định trong quá trình chuyển đổi vị trí thường xuyên. Tấm quay tích hợp đi kèm với các lỗ chốt định vị dành riêng để lắp đặt phôi trực tiếp, kết hợp với một lỗ rỗng ở giữa để đi dây và ống dẫn khí một cách gọn gàng. Các rãnh cảm biến bên tiêu chuẩn phù hợp với công tắc từ D-M9B & D-A93 để nhận ra phản hồi tín hiệu thời gian thực của ba trạm làm việc. MSZA tự hào có độ chính xác định vị lên tới ±0,02 mm, trong khi các biến thể đệm thủy lực hấp thụ năng lượng va chạm lớn một cách hoàn hảo để quay ở tốc độ cao. Áp dụng thiết kế tự bôi trơn không dầu để vận hành ổn định lâu dài, xi lanh quay này được triển khai rộng rãi trong phân loại phôi, lập chỉ mục đa trạm, kiểm tra định vị điện tử và đóng gói các quy trình lật lái tự động.

Xi lanh quay bánh răng và giá đỡ piston kép SOLH HRQ bao gồm các kích thước siêu nhỏ HRQ2/3/7 và HRQ10~HRQ200 từ trung bình đến lớn với góc xoay có thể điều chỉnh vô hạn 0 ~ 190°. Nó tạo ra mô-men xoắn cao hơn và khả năng chịu tải uốn/hướng tâm mạnh hơn so với bộ truyền động quay cánh gạt. Có sẵn ba cấu hình: đệm dừng cơ học cơ bản (chi phí thấp cho nhiệm vụ tốc độ thấp), -Một bộ giảm xóc thủy lực tích hợp (dừng chính xác tải nặng ở tốc độ cao) và phiên bản thủy lực -A(S) với nắp đầu bằng thép không gỉ dành cho môi trường ẩm ướt và ăn mòn nhẹ. Bàn quay có lỗ rỗng ở giữa dành cho ống và dây điện, đồng thời có các khe cảm biến bên cạnh tương thích với các công tắc sậy từ phổ dụng. Các mẫu micro có lỗ gắn ở phía dưới trong khi kích thước trung bình/lớn cung cấp các vòi gắn nhiều phía để bố trí linh hoạt. Mỡ có tuổi thọ cao được nạp sẵn cho phép vận hành không cần bôi trơn. Việc lựa chọn yêu cầu xác minh đồng thời mô-men xoắn, tải trọng hướng tâm/trục và mô men uốn. Được sử dụng rộng rãi để lập chỉ mục quay trong các trạm lắp ráp tự động, phân loại vật liệu, đóng nắp bao bì và quay vòng khuôn.
