Giảm xóc thủy lực không thể điều chỉnh dòng RB RBQ

Giảm Chấn Thủy Lực Không Điều Chỉnh Dòng SOLH RB | Bộ giảm chấn thay thế tiêu chuẩn SMC

Thương hiệu: SOLH của Richge Technology | Giảm xóc thủy lực cố định tương đương SMC RB

1. Tổng quan về sản phẩm

  Dòng SOLH RB làgiảm xóc thủy lực không điều chỉnh được theo tiêu chuẩn SMC. Nó chuyển đổi động năng tác động thành năng lượng nhiệt thông qua cấu trúc tiết lưu xốp bên trong. Không cần điều chỉnh, sẵn sàng để cài đặt trực tiếp. Được sử dụng rộng rãi để đệm cuối hành trình, giảm tiếng ồn và chống va chạm của xi lanh khí, trượt tuyến tính và cơ cấu quay.

2. Tính năng cốt lõi

     • Không cần điều chỉnh: Tích hợp điều chỉnh nhiều giai đoạn, hiệu suất ổn định từ tải nhẹ tốc độ thấp đến tải nặng tốc độ cao sau khi cài đặt một lần.

     • Thiết kế nhỏ gọn: Thân ngắn có ren lắp. Cho phép lắp sai lệch lên tới ±5°, có khả năng hấp thụ năng lượng xoay từ bộ truyền động quay.

     • Nhà ở cứng nhắc: Có thể đóng vai trò là điểm dừng cơ học mà không cần thêm giới hạn cứng. Lò xo hồi vị tích hợp.

     • Tuổi thọ dài: Cấu trúc khép kín hoàn toàn với phớt dầu để chống bụi. Phạm vi tốc độ tác động: 0,05 ~ 5 m/s.

3. Phân loại dòng phụ SOLH

4. Bảng tham khảo mô hình RB/RBC phổ biến

Người mẫu	Chủ đề	Đột quỵ (mm)	Năng lượng hấp thụ (J)	Ứng dụng được đề xuất
RB0604	M6×0,75	4	0.5～0.98	Xi lanh siêu nhỏ, bàn trượt thu nhỏ
RB0805	M8×1.0	5	1.96	Φ6～Xi lanh khí Φ12
RB1006	M10×1.0	6	3.92	Φ16～Xi lanh khí Φ20
RB1412	M14×1.5	12	19.6	Φ32～Xi lanh khí Φ40
RB2015	M20×1,5	15	58.8	Φ50～Xi lanh khí Φ63
RB2725	M27×1.5	25	147	Φ80～Xi lanh khí Φ125

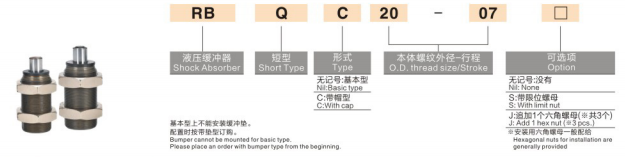

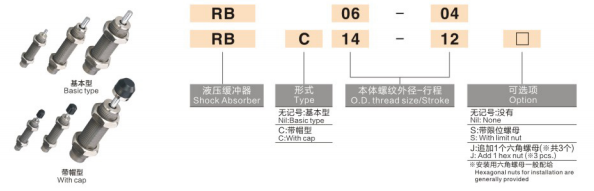

5. Quy tắc mã hóa mẫu

  Ví dụ: RB1412
    • RB = Giảm xóc thủy lực dòng tiêu chuẩn
    • 14 = Cỡ ren M14×1.5
    •12 = Hành trình đệm 12 mm

6. Nguyên tắc tuyển chọn

     • Tính năng lượng hấp thụ: E = ½mv² + lực đẩy × hành trình. Chọn một mô hình có năng lượng định mức ≥ giá trị tính toán.

     • Ghép nét đúng cách: Hành trình đệm phải ngắn hơn tổng hành trình của cơ cấu chuyển động để tránh tác động chạm đáy.

     • Tốc độ tác động: Phạm vi làm việc tiêu chuẩn 0,05～5 m/s. Liên hệ với chúng tôi để có phiên bản gia cố dành cho các ứng dụng tốc độ cực cao.

     • Lựa chọn môi trường: Chọn RBL để cắt chất lỏng/môi trường ẩm ướt; chọn RBC có nắp cho điều kiện bụi nặng.

     • Giới hạn sai lệch: Góc lệch tâm tối đa cho phép 5°. Lắp khớp nổi nếu độ lệch vượt quá giá trị này.

7. Lắp đặt & Phòng ngừa

     • Bôi một lượng nhỏ chất khóa ren kỵ khí lên các sợi chỉ. KHÔNG sử dụng băng PTFE vì có thể chặn lỗ tiết lưu.

     • Được cung cấp với hai đai ốc khóa lục giác cộng với một đai ốc chặn để chống nới lỏng.

     • Có thể gắn theo chiều ngang, chiều dọc hoặc ở mọi góc độ; thanh piston phải đối mặt với hướng va chạm.

     • Nhiệt độ hoạt động: −10oC ~ +80oC. Tránh đóng băng ở nhiệt độ thấp.

8. Lợi thế thay thế SOLH

   Dòng SOLH RB sao chép đầy đủ mã model, thông số kích thước và hiệu suất của SMC, thay thế trực tiếp cho bộ giảm chấn nhập khẩu, với giá cả cạnh tranh và thời gian thực hiện ngắn hơn, lý tưởng để giảm chi phí thiết bị đại chúng.
     •RB0805 → Thay thế AC0805
     •RB1412 → Thay thế AC1412
