Van cơ 5/2 chiều dòng VZM500 (VZM5)

Van cơ 5/2 chiều dòng VZM500 (VZM5) | Van điều khiển khí nén đàn hồi dòng chảy trung bình

Thương hiệu: SOLH của Richge Technology | Van khí nén điều khiển cơ học 5 cổng tương thích với SMC

1. Tổng quan về sản phẩm

     Dòng SOLH VZM5 (VZM500) là mộtvan điều khiển cơ 5/2 chiều cỡ vừa hoàn toàn tương thích với tiêu chuẩn SMC. Áp dụng cấu trúc gioăng cao su đàn hồi có độ tin cậy cao, nó có tính năng bịt kín ổn định, phản ứng nhanh và hiệu suất dòng trung bình tuyệt vời với giá trị Cv lên tới 0,6. Được trang bị cổng Rc1/8 tiêu chuẩn và các đầu truyền động tùy chọn hoàn chỉnh, nó hỗ trợ kích hoạt giới hạn cơ học, điều khiển chạy bộ bằng tay và khóa liên động mạch an toàn. Với việc lắp đặt chân linh hoạt và lắp đặt tích hợp đa dạng, độ bền tần số cao và khả năng thích ứng áp suất rộng, nó đóng vai trò là mô hình chính thống tiêu chuẩn để đồng bộ hóa xi-lanh kép, chuyển mạch mạch khí nén và điều khiển giới hạn cơ học trong dây chuyền sản xuất tự động.

2. Thông số kỹ thuật cốt lõi

3. Định nghĩa cổng & Chế độ mạch

  3.1 Chế độ 5/2 chiều tiêu chuẩn (Điều khiển kép / Điều khiển cơ)

     1(P) = Cổng cấp khí, 2(A) = Cổng ra dương, 3(B) = Cổng ra ngược, 4(EXH) = Cổng xả, 5(EXH) = Cổng xả. Thực hiện chuyển đổi hai chiều và xả nhanh bộ truyền động khí nén.

  3.2 Chế độ 5/3 chiều tùy chọn (Vị trí giữa)

     Tùy chọn loại đóng giữa và loại giảm áp suất trung bình, thích ứng chính xác với các yêu cầu định vị khí nén, duy trì áp suất và kiểm soát hành trình chính xác.

  3.3 Đặc điểm kỹ thuật của cảng hoa tiêu

     Cổng thí điểm EXH sử dụng luồng M5 × 0,8. Phiên bản thí điểm bên ngoài hỗ trợ điều khiển nguồn không khí độc lập, phù hợp với điều khiển khí nén tập trung và các tình huống khớp vòng lặp dòng chảy lớn.

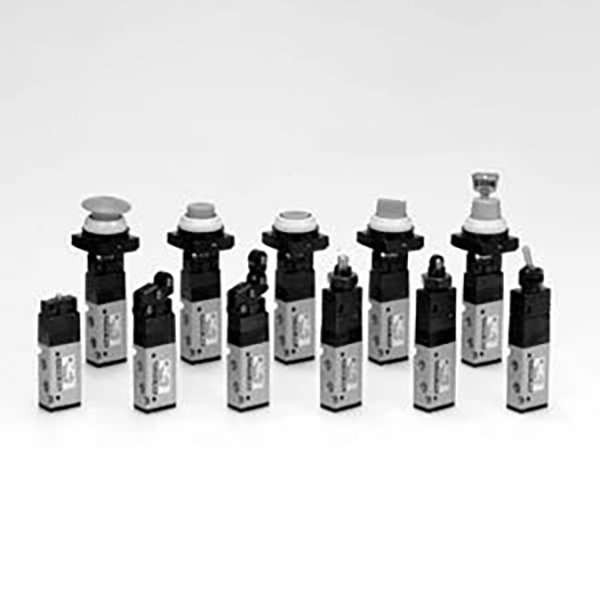

4. Tùy chọn đầu truyền động toàn dòng

5. Quy tắc mã hóa mô hình & mô hình chung

  5.1 Giải thích mô hình (Ví dụ: VZM550-01-08)

     • VZM550: Van cơ bản cơ bản 5/2 chiều tiêu chuẩn

     • Mã cổng: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Mã thiết bị truyền động: 08=cần gạt; 01=đòn lăn; 30=nút nhấn; 37=đẩy-kéo

     • Hậu tố tùy chọn: -L=có khung đỡ chân; -3=loại 5/3 chiều; P=loại thí điểm bên ngoài

  5.2 Mẫu tiêu chuẩn bán chạy

     • VZM550-01-01: 5/2 chiều, đòn bẩy con lăn cơ bản, cổng Rc1/8, được ưu tiên cho các tình huống giới hạn cơ học chung

     • VZM550-01-30: 5/2 chiều, loại nút nhấn, cổng RC1/8, thích hợp cho việc chạy và gỡ lỗi thiết bị thủ công

     • VZM550-01-37: 5/2 chiều, loại kéo đẩy, cổng Rc1/8, để khóa thủ công và điều khiển chống thao tác sai

     • VZM550-01-02: Cần lăn 5/2 chiều, một chiều, cổng Rc1/8, điều khiển giới hạn chống bật chuyên nghiệp

6. Ưu điểm của sản phẩm cốt lõi

  6.1 Tiêu chuẩn Lưu lượng trung bình lớn

     Được trang bị cổng Rc1/8 phổ quát và hệ số lưu lượng Cv=0,6, kết hợp hoàn hảo các mạch khí nén dòng trung bình, thực hiện hoạt động đồng bộ ổn định của xi lanh kép và liên kết đáng tin cậy của nhiều bộ truyền động.

  6.2 Niêm phong đàn hồi có độ ổn định cao

     Áp dụng cấu trúc niêm phong đàn hồi lõi van cao su tích hợp, không rò rỉ, giữ áp suất ổn định và tốc độ phản hồi nhanh. Nó mang lại tuổi thọ lâu dài và chi phí bảo trì cực thấp trong điều kiện làm việc công nghiệp thông thường.

  6.3 Chế độ kích hoạt toàn diện

     Các tùy chọn bộ truyền động hoàn chỉnh bao gồm con lăn, pít tông, cần gạt, nút và các loại kéo đẩy hoàn toàn đáp ứng các giới hạn cơ học, kích hoạt tự động, gỡ lỗi thủ công và các tình huống ứng dụng khóa liên động an toàn.

 6.4 Lắp đặt linh hoạt đa dạng

     Hỗ trợ cài đặt khung chân độc lập và cài đặt cụm tích hợp đa dạng. Các cổng EXH tùy ý có thể được nối ống xả, thích ứng với cách bố trí bảng điều khiển dày đặc và không gian lắp đặt hạn chế.

  6.5 Độ bền công nghiệp tần số cao

     Hỗ trợ hoạt động tuần hoàn tần số cao lên tới 300c.p.m, với khả năng chống va đập và rung tuyệt vời. Nó thích ứng ổn định với hoạt động liên tục lâu dài của thiết bị công nghiệp nặng.

  6.6 Thiết kế có thể mở rộng thí điểm bên ngoài

     Chế độ điều khiển phi công bên ngoài tùy chọn thực hiện điều khiển nguồn không khí từ xa và tập trung, đáp ứng nhu cầu phù hợp của mạch chính dòng chảy lớn và hệ thống khí nén tích hợp tự động.

7. Các kịch bản ứng dụng điển hình

     • Điều khiển đồng bộ xi lanh kép: Đảm bảo hoạt động phối hợp đồng bộ của xi lanh đôi trong thiết bị tự động để cải thiện tính nhất quán khi vận hành.

     • Chuyển mạch khí nén: Chuyển mạch kẹp/mở kẹp của đồ gá lắp và đồ gá, chuyển mạch trạm và điều khiển hướng vòng khí nén.

     • Kích hoạt giới hạn cơ học: Kích hoạt tín hiệu tại chỗ và bảo vệ khóa liên động cơ học thông qua bộ truyền động đòn bẩy con lăn.

     • Kiểm soát vận hành bằng tay: Gỡ lỗi thiết bị, khởi động/dừng chạy bộ bằng tay và điều khiển bằng tay trên bảng điều khiển thông qua các loại nút bấm và kéo đẩy.

     • Mạch bảo vệ an toàn: Thiết lập lại chức năng dừng khẩn cấp và bảo vệ khóa liên động cửa an toàn với bộ truyền động có thể khóa và đầu nấm.

     • Công nghiệp Tự động hóa tổng hợp: Điều khiển vị trí tần số cao và liên kết nhiều bộ truyền động cho thiết bị đóng gói, in ấn và sản xuất điện tử.

8. So sánh lựa chọn mô hình dòng VM

Tóm tắt một câu

     Van cơ 5/2 chiều SOLH VZM500 (VZM5) tích hợpCổng tiêu chuẩn Rc1/8, lưu lượng trung bình lớn Cv0.6, bộ truyền động đa chức năng đầy đủ dòng và chế độ cài đặt linh hoạt, là thành phần cốt lõi tiêu chuẩn cho hệ thống chuyển mạch khí nén và điều khiển đồng bộ xi-lanh kép tự động.
