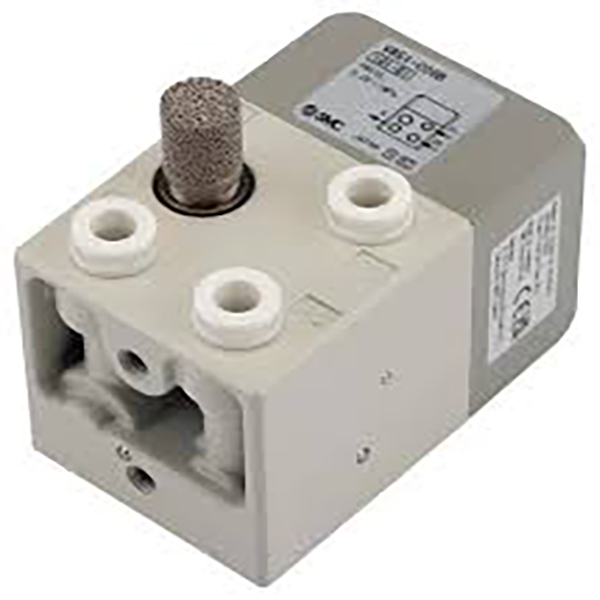

Van điều khiển an toàn hai tay bằng khí nén dòng VR51

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     Dòng VR51 là loại van điều khiển an toàn hai tay bằng khí nén chuyên dụng. Logic an toàn cốt lõi của nó yêu cầu kích hoạt đồng thời hai nút độc lập trong vòng 0,5 giây để tạo ra không khí đầu ra. Nó được phát triển đặc biệt để ngăn ngừa tai nạn nghiền, kẹp và cắt tay trên máy ép thủy lực, máy tán đinh, thiết bị cắt và các máy móc nguy hiểm khác, tuân thủ đầy đủ các tiêu chuẩn an toàn quốc tế EN ISO 13851 và EN574.

Nguyên tắc làm việc cốt lõi & logic an toàn

1. Logic cổng VÀ đầu vào kép

     -- Hai cổng vào tín hiệu độc lập P1 và P2

     -- Đầu ra không khí tại cổng A chỉ được kích hoạt khi cả hai tín hiệu đầu vào đến trong khoảng thời gian chênh lệch nhỏ hơn 0,5 giây

     -- Nguồn cấp khí đầu ra sẽ cắt ngay lập tức nếu một trong hai nút được nhả ra hoặc mất một tín hiệu

2. Kết cấu cơ khí bên trong

     - Van logic khí nén 2 vị trí 3/2 chiều không có lò xo hồi vị

     - Cơ chế giám sát độ trễ thời gian 0,5 giây tích hợp để loại bỏ hoạt động gian lận tuần tự bằng một tay

     -- Bộ giảm thanh tiêu chuẩn được cài đặt sẵn trên cổng xả R

Thông số kỹ thuật đầy đủ

     -- Chất lỏng áp dụng: Khí nén

     -- Dải áp suất vận hành: 0,25 ~ 1,0 MPa

     -- Áp suất bằng chứng: 1,5 MPa

     -- Nhiệt độ môi trường: -5 ~ +60oC (cấm đóng băng)

     -- Tùy chọn cổng: C06: Đầu nối chống cháy theo hệ mét φ6 C07: Đầu nối chống cháy theo hệ đo lường Anh 1/4"

     -- Trọng lượng tịnh: Xấp xỉ. 340 g

     -- Chứng nhận an toàn: EN ISO 13851, EN574, CE, RoHS

 Định nghĩa mã mẫu

1.Ví dụ: VR51-C06-B

     -- VR51: ​​Mã dòng van an toàn hai tay

     -- C06/C07: Kích thước cổng đẩy C06 = đầu nối ống φ6 C07 = đầu nối ống 1/4"

     -- Hậu tố B: Tùy chọn giá lắp Không có hậu tố = Phiên bản ống cổng sau B = Được trang bị giá đỡ kim loại (VR51B)

2.Mô hình tiêu chuẩn phổ biến

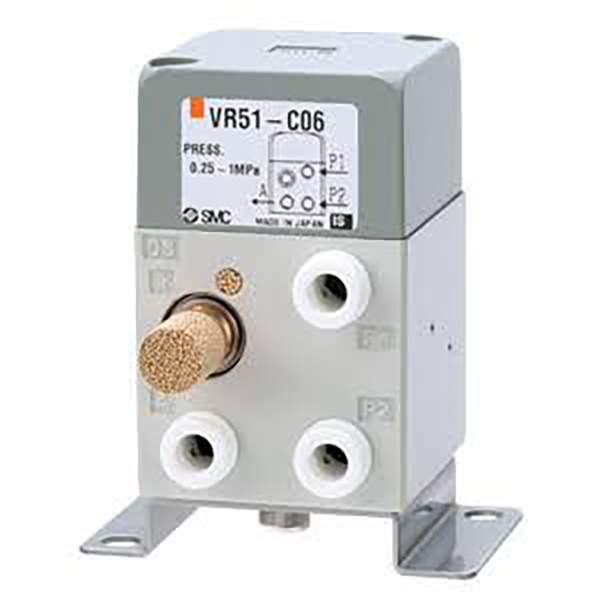

     --VR51-C06: φ6 đẩy vào, ống phía sau (được sử dụng rộng rãi nhất)

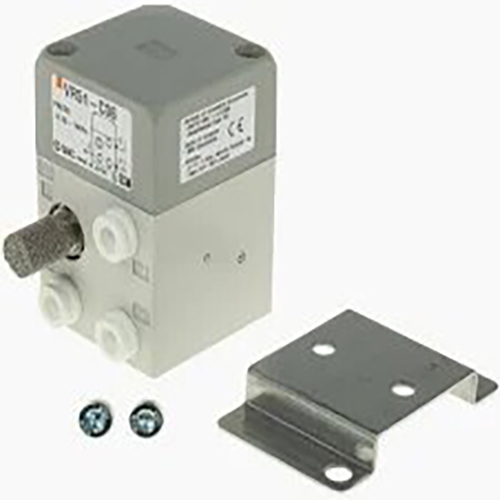

     --VR51-C06B: φ6 đẩy vào có giá đỡ

     --VR51-C07: Ống đẩy vào 1/4", ống phía sau

Ưu điểm an toàn cốt lõi

1. Thiết kế chống gian lận bắt buộc phải hoạt động đồng bộ bằng hai tay

     Đầu ra tín hiệu hợp lệ chỉ kích hoạt khi cả hai tay bấm nút trong vòng 0,5 giây; thao tác bằng một tay không thể kích hoạt thiết bị. Máy dừng ngay lập tức khi thả bất kỳ nút nào.

2. Cấu trúc hoàn toàn bằng khí nén đảm bảo an toàn nội tại

     100% vận hành bằng không khí mà không cần bất kỳ bộ phận điện nào; hiệu suất an toàn vẫn không bị ảnh hưởng trong thời gian mất điện. Cấu trúc chống cháy nổ hoạt động đáng tin cậy trong môi trường nhà xưởng ẩm ướt, bụi bặm và dễ cháy.

3. Cấu trúc bền vững không cần bảo trì

     Thiết kế ống chỉ chống mài mòn với khả năng chống ô nhiễm tuyệt vời. Hoạt động không cần bôi trơn; bộ giảm thanh được bao gồm như một phụ kiện tiêu chuẩn để giảm khối lượng công việc lắp ráp tại chỗ.

4. Cài đặt đa hướng linh hoạt

     Hỗ trợ bố trí đường ống phía sau hoặc phía dưới. Giá đỡ tùy chọn cho phép lắp đặt khung thiết bị và bảng điều khiển dễ dàng cho các bố cục máy khác nhau.

Kịch bản ứng dụng an toàn điển hình

     -- Máy ép khí nén & máy tán đinh: Kích hoạt bằng hai tay để tránh bị thương do dập tay

     -- Máy cắt & cắt: Kích hoạt hai nút bắt buộc để ngăn ngừa tai nạn cắt

     -- Trạm kẹp và ép vừa khít: Khóa liên động an toàn để loại bỏ rủi ro bị kẹp

     -- Thiết bị phụ trợ ép phun & dập: Mạch khóa liên động khởi động an toàn

     -- Dây chuyền sản xuất lắp ráp bán tự động: Bảo vệ tay cho khu vực vận hành nguy hiểm

Tóm tắt một câu

     Van khóa an toàn hai tay hoàn toàn bằng khí nén SOLH VR51 có logic phát hiện đồng bộ 0,5 giây tích hợp, chứng nhận an toàn EN ISO 13851 đầy đủ, thiết kế 3/2 chiều và phụ kiện đẩy vào chống cháy, đóng vai trò là thành phần an toàn tiêu chuẩn để ngăn ngừa nguy cơ kẹp tay và nghiền nát trên tất cả các loại thiết bị xử lý khí nén.
