Van cơ học Poppet 3 cổng trung bình dòng VM4 (VM400)

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     Dòng VM4 (VM400) là loại van cơ khí poppet 3 cổng cỡ trung bình có thể hoán đổi hoàn toàn với các mẫu ban đầu của SMC, được định vị giữa dòng VM1 mini và dòng VM2 tiêu chuẩn dòng chảy cao. Nó hỗ trợ phạm vi hoạt động đầy đủ từ chân không (-100kPa) đến áp suất dương 1,0MPa với cổng Rc1/8 phổ quát, bố trí đường ống hai mặt/đáy, kết cấu kim loại chắc chắn, tuổi thọ siêu dài và các đầu truyền động hoàn chỉnh có thể hoán đổi cho nhau. Được áp dụng rộng rãi để phát hiện giới hạn hành trình, vận hành chạy bộ bằng tay và mạch khóa liên động an toàn trên thiết bị tự động hóa nói chung.

Thông số kỹ thuật cốt lõi

  1. Thông số chung cơ bản

     --  Mã dòng: VM400 (tên viết tắt VM4)

     --  Loại mạch: 3/2 chiều; Thường đóng (tiêu chuẩn NC), Thường mở (KHÔNG tùy chọn

     --  Cấu trúc: Loại hình múa rối tác động trực tiếp, kín khít, chống bụi, kéo dài tuổi thọ

     --  Chất lỏng áp dụng: Khí nén, khí trơ

     --  Phạm vi áp suất vận hành: -100kPa ~ 1.0MPa (tương thích chân không, lợi thế hơn VM2)

     --  Nhiệt độ môi trường và trung bình: -5 ~ +60oC (không cho phép đóng băng bên trong)

     --  Chủ đề cổng: Rc1/8 (01); tùy chọn NPT1/8 (N01), G1/8 (F01)

     --  Hiệu suất dòng chảy: Diện tích mặt cắt hiệu dụng 7mm², Cv = 0,38

     --  Trọng lượng tịnh: Mẫu đế tiêu chuẩn 110g

     --  Bố trí đường ống: Cổng bên (01), cổng dưới (00)

     --  Bôi trơn: Không cần bôi trơn; Dầu bôi trơn tuabin ISO VG32 tùy chọn

     - Tần số chuyển mạch tối đa: 60 chu kỳ/phút đối với bộ truyền động nút nhấn/con lăn; 6 chu kỳ/phút đối với đầu núm/bộ chọn

     --  Khả năng chống sốc & rung: Khả năng chống va đập 1000m/s², khả năng chống rung 70m/s² (cấp công nghiệp nặng)

  2. Kích thước tổng thể bên ngoài (mm)

     --  Phiên bản cổng phụ: 18 × 30 × 57

     --  Phiên bản cổng dưới: 18 × 30 × 62

  3. Định nghĩa và logic mạch 3 cổng

     -- Cổng 1(P): Cửa cấp gió chính

     --  Cổng 2(A): Cổng xuất tín hiệu điều khiển

     --  Cổng 3(R): Cổng xả

     --  Logic thường đóng NC: Không được kích hoạt → P cắt khỏi A, A nối với ống xả R; Sau khi kích hoạt → P nối với A, A ngắt R xả

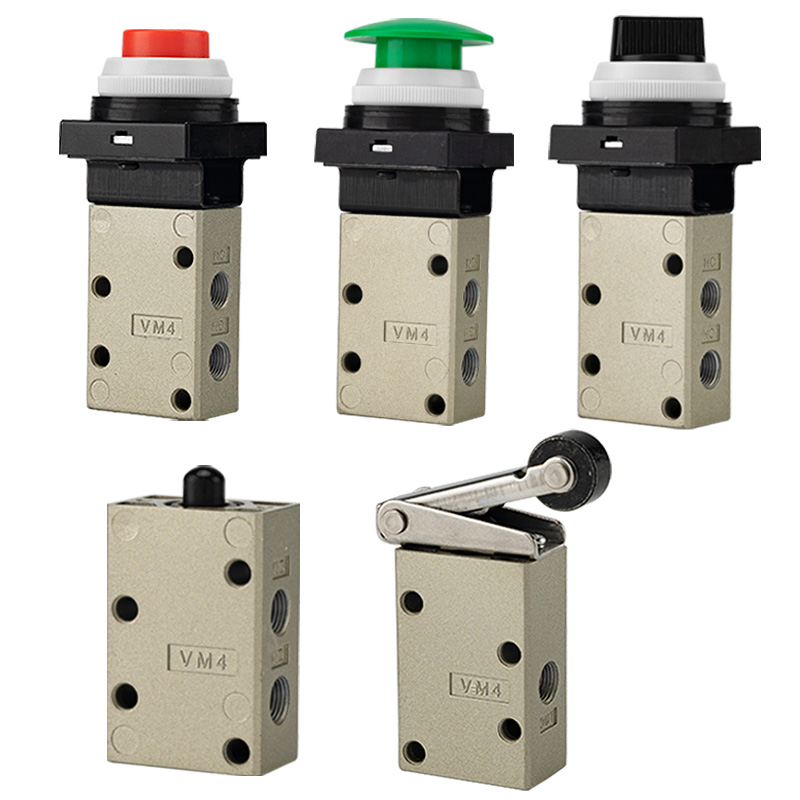

Đầy đủ các đầu thiết bị truyền động có thể hoán đổi cho nhau

  1. Loại đòn bẩy con lăn (Phổ biến nhất cho cảm biến giới hạn hành trình)

     -- VM431: Cần lăn nhựa POM tiêu chuẩn

     -- VM431S: Cần lăn bằng thép cứng để vận hành liên tục chịu mài mòn nặng

     -- VM432: Cần lăn chống bật lại một chiều để loại bỏ thao tác sai kích hoạt ngược

 2. Loại pít tông thẳng

     -- VM430: Model đế pít tông thẳng tiêu chuẩn, hỗ trợ các phụ kiện truyền động đặc biệt tùy chỉnh

  3. Đầu dừng khẩn cấp bằng nút bấm & nấm (Chạy bộ bằng tay & Khóa liên động an toàn)

     -- VM432: Nút nhấn tiêu chuẩn phẳng

     -- VM432Y: Đầu nấm màu vàng có khả năng hiển thị cao để dừng khẩn cấp

     -- VM432R: Nút dừng khẩn cấp nấm đỏ

     -- VM432G: Nút ấn chỉ báo màu xanh lá cây

  4. Núm/Bộ chọn/Bộ truyền động an toàn có thể khóa

     -- VM434: Núm chọn xoay 2 vị trí/3 vị trí

     -- VM435: Nút bấm có thể khóa để ngăn chặn việc vô tình kích hoạt sai

     -- VM436: Bộ truyền động đòn bẩy bản lề

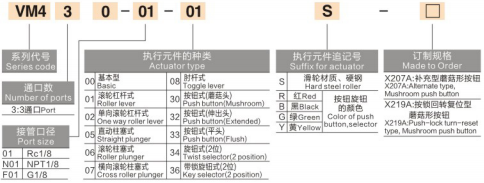

Giải thích mã mẫu

 1. (Ví dụ: VM431-01-01S)

     -- VM431: Mạch 3 cổng + bộ truyền động đòn bẩy con lăn

     -- 01: Mã luồng cổng (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Bố trí đường ống cổng bên (00 = bố trí cổng phía dưới)

     -- S: Con lăn thép cứng (không có hậu tố = con lăn nhựa POM tiêu chuẩn)

     -- Dấu hậu tố màu: Y=nấm vàng, R=nấm đỏ, G=nút xanh

  2. Mô hình tiêu chuẩn phổ biến

     -- VM431-01-01A: Cần trục lăn POM 3 cổng, cổng bên Rc1/8 (mẫu đa năng)

     -- VM431S-01-01A: Con lăn thép cứng 3 cổng, điều kiện làm việc chịu mài mòn nặng

     --  VM430-01-00A: Pit tông thẳng 3 cổng, cổng phía dưới để lắp ráp bộ truyền động tùy chỉnh

     -- VM432Y-01-01A: Van dừng khẩn cấp đầu nấm màu vàng 3 cổng

Ưu điểm sản phẩm cốt lõi

     -- Dải chân không kép & áp suất dương cực rộng: Hoạt động ổn định từ chân không -100kPa đến 1.0MPa, tương thích với cả mạch hấp phụ chân không và mạch áp suất dương tiêu chuẩn (VM2 không hỗ trợ chân không)

     -- Cấu trúc đệm kín đáng tin cậy: Độ kín khí tuyệt vời, chống bụi bẩn, phản ứng nhanh và tuổi thọ chu kỳ siêu dài

     -- Ren tiêu chuẩn Universal Rc1/8: Kích thước cổng được áp dụng rộng rãi cho thiết bị tự động hóa nói chung với khả năng thay thế lẫn nhau cao

     -- Bố trí đường ống hai bên/dưới: Bố trí lắp đặt linh hoạt cho việc xếp chồng bảng dày đặc và thiết bị có không gian hạn chế

     -- Danh mục thiết bị truyền động đầy đủ dòng: Cần lăn, pít tông, nút ấn phẳng, đầu nấm màu, núm xoay và đầu có thể khóa đáp ứng đầy đủ các nhu cầu giới hạn hành trình, chạy bộ bằng tay, dừng khẩn cấp và điều khiển bộ chọn

     -- Cấu trúc chắc chắn trong công nghiệp hạng nặng: Thân van bằng kim loại nguyên khối, con lăn bằng thép cứng tùy chọn và khả năng chống sốc/rung cao dành cho dây chuyền sản xuất liên tục khắc nghiệt

     -- Thiết kế không cần bôi trơn không cần bảo trì: Chi phí vận hành thấp và môi trường mạch khí không dầu sạch

Kịch bản ứng dụng công nghiệp điển hình

     -- Phát hiện giới hạn hành trình của thiết bị: Phản hồi toàn bộ vị trí của xi lanh và bàn trượt với bộ truyền động đòn bẩy con lăn

     -- Mạch điều khiển hấp phụ và giải phóng chân không (hoạt động ổn định ở áp suất âm -100kPa)

     - Chạy thử bằng tay và vận hành thiết bị thông qua bộ truyền động nút nhấn trên bảng điều khiển

     -- Khóa liên động khẩn cấp an toàn máy: Đầu nấm màu vàng/đỏ để ngắt mạch khí nhanh chóng

     -- Công tắc khí nén của khuôn và thiết bị cố định để kẹp/tháo vòng kẹp

     - Điều khiển kích hoạt cơ học tần số cao cho máy đóng gói, in ấn và dệt may

     -- Phản hồi tín hiệu vị trí máy trạm tự động nhỏ và mạch khóa liên động an toàn cơ học

Bảng so sánh lựa chọn: Dòng VM1/VM2/VM4

Tóm tắt một câu

     Van cơ khí poppet 3 cổng trung bình SOLH VM4 được trang bị cổng Rc1 / 8 phổ quát, công suất dòng Cv = 0,38, khả năng tương thích áp suất chân không hoàn toàn ~ 1,0MPa, niêm phong poppet đáng tin cậy, bộ truyền động có thể hoán đổi hoàn toàn và bố trí đường ống hai bên / đáy, đóng vai trò là van điều khiển cơ học trung bình ưa thích cho mọi điều kiện làm việc yêu cầu vận hành chân không, chống mài mòn và hiệu suất ổn định lâu dài.
