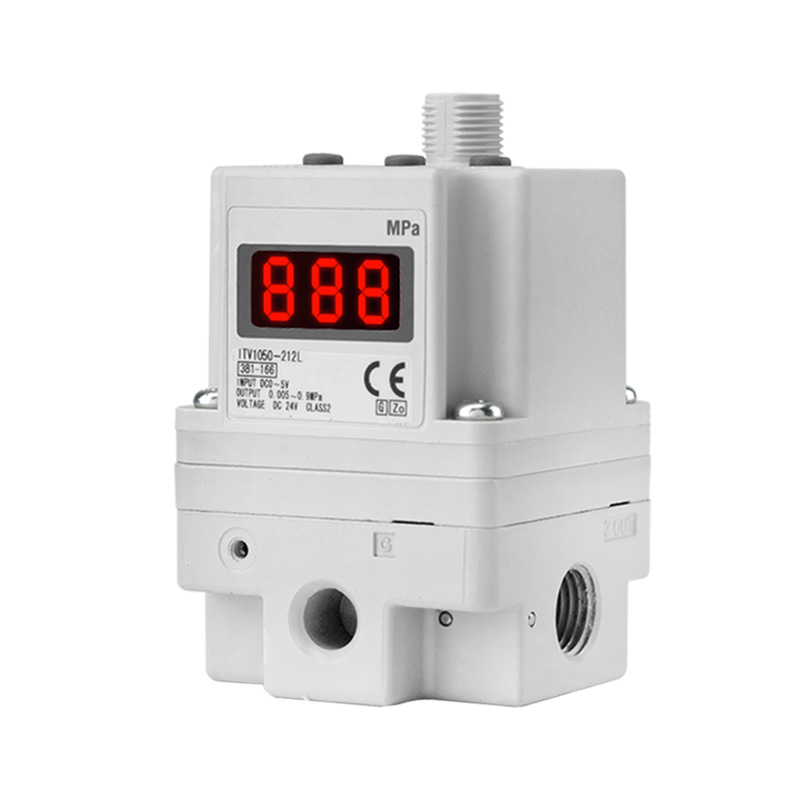

Van tỷ lệ điện khí nén lưu lượng cao dòng ITV

Thương hiệu: SOLH của Richge Technology

Định vị sản phẩm & Nguyên tắc làm việc

   1. Định vị sản phẩm

     Van tỷ lệ điện-khí nén dòng cao dòng SOLH ITV là bộ phận chuyển đổi điện-khí nén có thể hoán đổi cho SMC. Nó thực hiện điều chỉnh áp suất không khí liên tục vô cấp thông qua tín hiệu điều khiển điện, thay thế hoàn toàn các van giảm áp thủ công để đạt được điều chỉnh áp suất từ ​​xa tự động, độ chính xác cao và được tối ưu hóa đặc biệt cho các mạch cung cấp không khí lưu lượng lớn công suất lớn.

   2. Chức năng & Nguyên tắc cốt lõi

     -- Chức năng cốt lõi: Chuyển đổi tín hiệu điều khiển điện thành áp suất không khí có thể điều chỉnh vô cấp để điều chỉnh áp suất tự động & từ xa

     - Nguyên lý làm việc: Hệ thống phản hồi tỷ lệ điện-khí nén vòng kín. Cảm biến áp suất tích hợp theo dõi áp suất đầu ra theo thời gian thực và tự động điều chỉnh độ lệch, mang lại độ chính xác điều khiển vượt trội và tốc độ phản hồi nhanh

     -- Cấp bảo vệ môi trường: Chống bụi & chống nước theo tiêu chuẩn IP65, hoạt động ổn định trong điều kiện xưởng công nghiệp khắc nghiệt

Bảng tham khảo nhanh về mô hình dòng lưu lượng cao

Thông số kỹ thuật chung phổ quát

     -- Chất lỏng áp dụng: Khí nén khô

     -- Áp suất cung cấp đầu vào tối đa: 1,0 MPa

     -- Nhiệt độ môi trường và trung bình: -5 ~ +60oC

     -- Nguồn điện: DC24V ±10% (một phần phiên bản hỗ trợ DC12–15V)

     -- Công suất tiêu thụ: ≤4W (model trang bị giao tiếp)

     -- Tín hiệu đầu ra màn hình: Tuyến tính DC1–5V tương tự với áp suất đầu ra thực tế

     - Tùy chọn luồng cổng: Ren song song Rc / NPT / G, phụ kiện đẩy nhanh tùy chọn

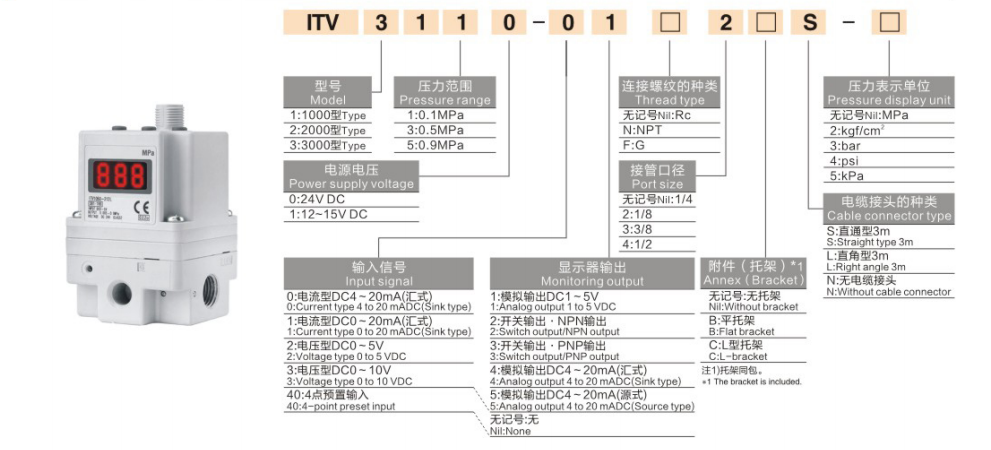

Các loại tín hiệu đầu vào & Định nghĩa hậu tố mô hình

  1. Tín hiệu điều khiển có sẵn

     -- Đầu vào analog (chính thống): Tín hiệu điện áp DC0–10V, tín hiệu dòng điện 4–20mA

     -- Cài đặt trước nhiều giai đoạn: Chức năng cài đặt trước áp suất cố định 4 điểm / 16 điểm I/O

     -- Giao tiếp Fieldbus: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (yêu cầu phụ kiện bảng giao tiếp chuyên dụng)

 2. Ví dụ về mã mẫu: ITV2050-31F2BN3

     -- ITV2050: Dòng chảy trung bình ITV2000

     -- 31: Luồng cổng G1/4

     -- F: Giá đỡ phẳng

     -- 2: Đầu vào điện áp analog DC0–10V

Ưu điểm sản phẩm cốt lõi

  1. Hiệu suất dòng chảy cao được nâng cấp đáng kể

     -- Công suất lưu lượng tối đa tăng khoảng 5 lần so với dòng ITV dòng nhỏ tiêu chuẩn, đáp ứng hoàn hảo yêu cầu chuyển động tịnh tiến nhanh của xi lanh có lỗ khoan lớn và thiết bị đồng bộ nhiều xi-lanh.

  2. Độ chính xác cao và ổn định lâu dài tuyệt vời

     -- Kiểm soát độ chính xác trong phạm vi ±1% F.S., tốc độ phản hồi cực nhanh và dao động áp suất cực nhỏ, lý tưởng cho việc lắp ráp chính xác, xử lý chất bán dẫn, lớp phủ tự động và các dây chuyền sản xuất tiêu chuẩn cao khác.

  3. Phác thảo tối ưu gọn nhẹ

     -- Trọng lượng mẫu ITV2100 giảm 19% so với thế hệ trước, giá đỡ & đế linh hoạt để phù hợp với không gian lắp đặt hạn chế.

  4. Vận hành thông minh thân thiện với người dùng

     - Màn hình kỹ thuật số LED độ sáng cao tích hợp để hiển thị giá trị áp suất thời gian thực; được trang bị thuật toán tự chẩn đoán và đầu ra cảnh báo lỗi để đơn giản hóa việc khắc phục sự cố và bảo trì tại chỗ.

Kịch bản ứng dụng công nghiệp điển hình

     -- Điều khiển áp suất cho xi lanh lưu lượng lớn & thiết bị truyền động khí nén: Máy đóng gói, thiết bị phân phối & dán tự động

     -- Tự động chuyển đổi áp suất nhiều tầng: Thiết bị hàn, trạm tán đinh, hệ thống kiểm soát độ căng màng & dây

     -- Vòng xử lý khí nén siêu chính xác: Sản xuất chất bán dẫn, thử nghiệm quang học, thiết bị tự động hóa độ chính xác y tế

     -- Điều chỉnh áp suất từ ​​xa tập trung trên dây chuyền sản xuất tự động: Thay thế nhiều bộ điều chỉnh thủ công để điều khiển áp suất kỹ thuật số một cửa

Nguyên tắc lựa chọn mô hình

     -- Chọn dòng sản phẩm theo tốc độ dòng chảy yêu cầu: ITV1100 cho dòng chảy siêu nhỏ, ITV2100 cho dòng chảy trung bình phổ thông, ITV3100 cho thiết bị nặng dòng chảy cao

     -- Xác nhận phạm vi áp suất có thể điều chỉnh để đáp ứng đầy đủ tất cả các yêu cầu về áp suất làm việc của quy trình (tùy chọn toàn dải 0,005–0,9 MPa)

     - Loại tín hiệu điều khiển phù hợp: Điện áp tương tự DC0–10V là lựa chọn tiêu chuẩn; chọn bảng giao tiếp chuyên dụng nếu cần điều khiển kỹ thuật số fieldbus

     -- Xác nhận hình thức lắp đặt: Gắn đế/gắn bên/gắn khung để phù hợp với cách bố trí đường ống dẫn khí tại chỗ

Tóm tắt một câu

     Van tỷ lệ điện-khí nén lưu lượng cao SOLH ITV thực hiện điều chỉnh áp suất kỹ thuật số vô cấp thông qua tín hiệu điều khiển điện, được trang bị công suất lưu lượng cực lớn, bảo vệ công nghiệp IP65 và giao diện tín hiệu analog/fieldbus đa loại, đóng vai trò là thành phần điều khiển cốt lõi cho điều chỉnh áp suất không khí từ xa, độ chính xác cao, âm lượng lớn trong tất cả các hệ thống khí nén tự động.
