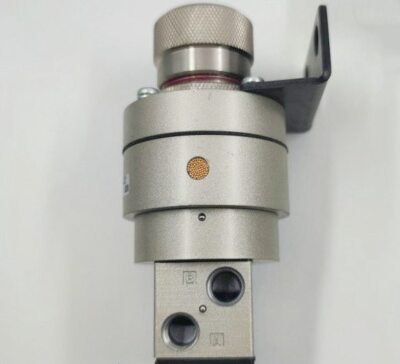

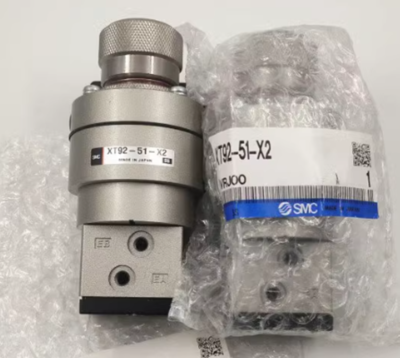

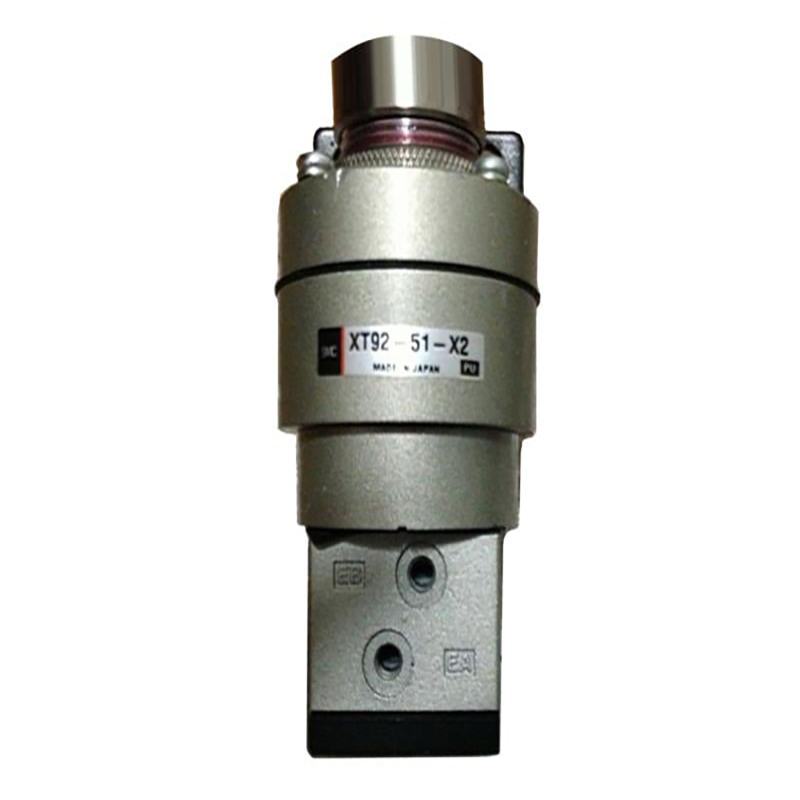

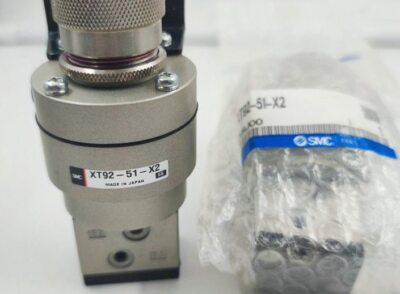

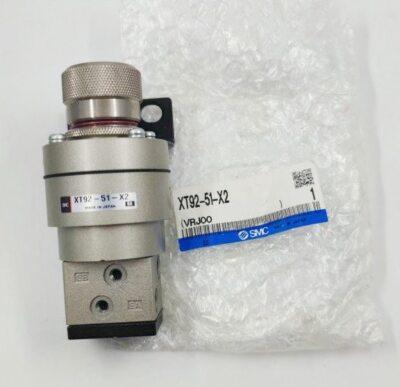

Van phát hiện áp suất chính xác XT92-51-X2

Thương hiệu:SOLH của Richge Technology

Tổng quan về sản phẩm

     XT92-51-X2 là loại van đặc biệt được tùy chỉnh theo UTC dưới thương hiệu SOLH Richge. Về cơ bản, nó khác với các bộ điều chỉnh áp suất chính xác thông thường và đóng vai trò như một van phát hiện áp suất kép chuyên dụng để bảo vệ an toàn áp suất thấp và chuyển đổi tín hiệu khí nén. Thiết bị tùy chỉnh này được phát triển để kích hoạt ngưỡng áp suất và điều khiển khóa liên động tín hiệu kép trong các mạch an toàn tự động.

1. Thông số kỹ thuật cốt lõi (Tương thích hoàn toàn với SMC)

     --Model: Phiên bản đặc biệt tùy chỉnh XT92-51-X2

     --Loại cấu trúc: Van áp suất kép phát hiện áp suất trực tiếp

     --Port Thread: Rc1/8, tương thích với các phụ kiện đường ống M5

     --Phương tiện áp dụng: Làm sạch khí nén

     --Phạm vi áp suất chuyển đổi có thể điều chỉnh: 0,1 ~ 0,5 MPa

     --Áp suất làm việc tối đa: 0,8 MPa

     --Áp suất bằng chứng: 1,2 MPa

     --Nhiệt độ môi trường hoạt động: -5oC ~ +60oC

     --Trọng lượng tịnh: Xấp xỉ. 300 g

     --Chức năng cốt lõi: Phát hiện ngưỡng áp suất, khóa liên động an toàn áp suất thấp, chuyển mạch tín hiệu mạch khí kép

2. Bố trí cổng logic 3/2 chiều

     --P: Cổng cấp khí chính

     --A/B: Hai cổng đầu ra chuyển mạch độc lập

     --R: Cổng xả có bộ giảm thanh tích hợp

     --Núm điều chỉnh trên cùng: Đặt ngưỡng kích hoạt áp suất tùy chỉnh (ví dụ: 0,4 MPa)

     --Tùy chọn lắp đặt: Gắn giá đỡ hoặc gắn bảng điều khiển

3. Nguyên tắc làm việc

     Khi áp suất hệ thống vượt quá ngưỡng đặt trước: Không khí chảy từ cổng P đến cổng A, trong khi cổng B kết nối với ống xả R. Khi áp suất hệ thống giảm xuống dưới ngưỡng đặt trước: Không khí chảy từ cổng P đến cổng B, trong khi cổng A kết nối với ống xả R. Van thực hiện chuyển đổi đường dẫn khí tự động ở ngưỡng áp suất cố định để hoàn thành khóa liên động an toàn và điều khiển tín hiệu logic khí nén.

4. So sánh hiệu suất: Bộ điều chỉnh chính xác XT92-51-X2 VS ARP / IR

5. Các kịch bản ứng dụng điển hình

     Khóa liên động an toàn áp suất thấp: Tự động chuyển thiết bị sang chế độ chờ an toàn khi áp suất không khí giảm xuống dưới giá trị đặt trước Tự động chuyển đổi nguồn khí kép: Chuyển sang nguồn không khí dự phòng khi áp suất đường ống chính không thành công Khóa liên động cho phép áp suất máy: Hạn chế khởi động thiết bị cho đến khi áp suất không khí đạt ngưỡng hợp lệ Bộ logic khí nén tích hợp: Thay thế cụm công tắc áp suất riêng biệt và van điện từ để đơn giản hóa bố cục mạch khí tổng thể

Tóm tắt một câu

     Van phát hiện áp suất SOLH XT92-51-X2 tùy chỉnh thực hiện bảo vệ áp suất thấp và chuyển đổi đường dẫn khí ở ngưỡng cố định; nó là một thành phần logic khí nén đặc biệt dành cho các mạch khóa liên động an toàn và không thể được sử dụng để điều chỉnh áp suất chính xác liên tục.
