Phụ kiện đẩy thẳng dòng KQ2H

SOLH KQ2H một chạm thẳng đẩy phù hợp, thay thế trực tiếp cho SMC KQ2H. Thân POM, ren đồng mạ niken, phớt NBR. Hoạt động với khí nén lên tới 1,0MPa và chân không xuống -95kPa. Bao gồm các ống Φ2-Φ16 PU/PA, ren côn hệ mét M & R, đường kính bằng nhau và cấu hình thu nhỏ. Lý tưởng cho máy tạo chân không, xi lanh siêu nhỏ và đường ống khí nén tự động hóa hạn chế.

Gửi yêu cầu

Mô tả Sản phẩm

Đầu nối thẳng KQ2H | Đầu nối một chạm khí nén tương đương SMC KQ2H

Thương hiệu: SOLH của Richge Technology | Phụ kiện đẩy thẳng một chạm bằng khí nén cho đường dây khí nén và chân không

1. Tổng quan về sản phẩm

KQ2H là phụ kiện khí nén đẩy thẳng tiêu chuẩn với thiết kế nhấn để kết nối, tương thích với ống nylon PU và PA. Nó phục vụ cả hệ thống đường ống khí nén và chân không và được kết hợp rộng rãi với các máy tạo chân không dòng ZH, BM, PBM, PBX. Là một trong những dòng sản phẩm phụ kiện đẩy cốt lõi của SOLH, nó có thể thay thế trực tiếp các phụ kiện SMC KQ2H nhập khẩu.

Dòng KQ2H bao gồm ba loại phụ chính:

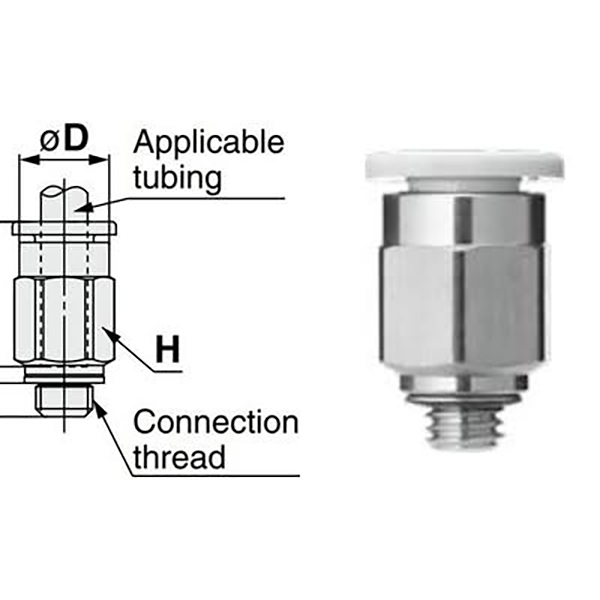

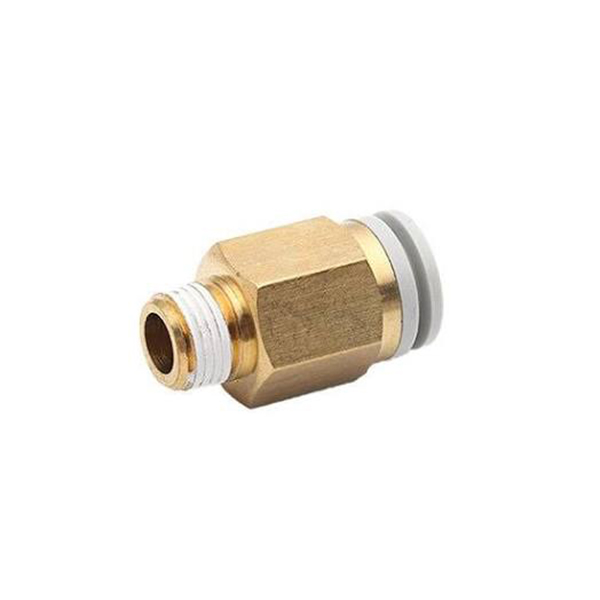

Sợi chỉ nam thẳng: Ren đực một đầu (ren micro M / ren côn R), chèn ống một đầu

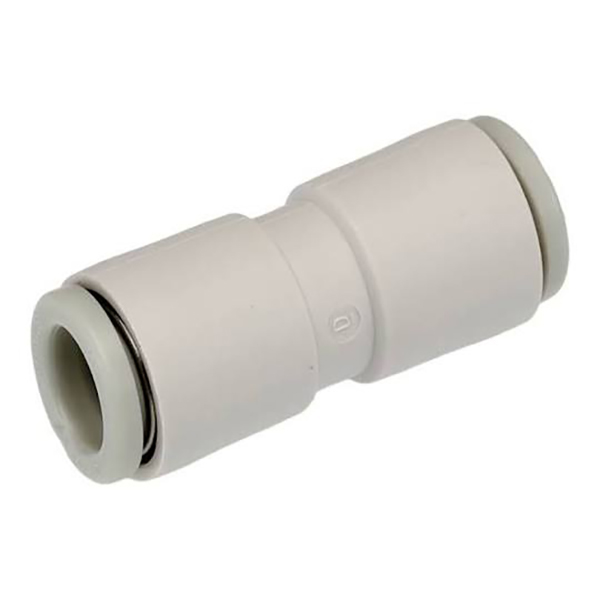

Đường kính thẳng bằng nhau (hậu tố -00): Cả hai đầu cho cùng một khớp nối ống OD

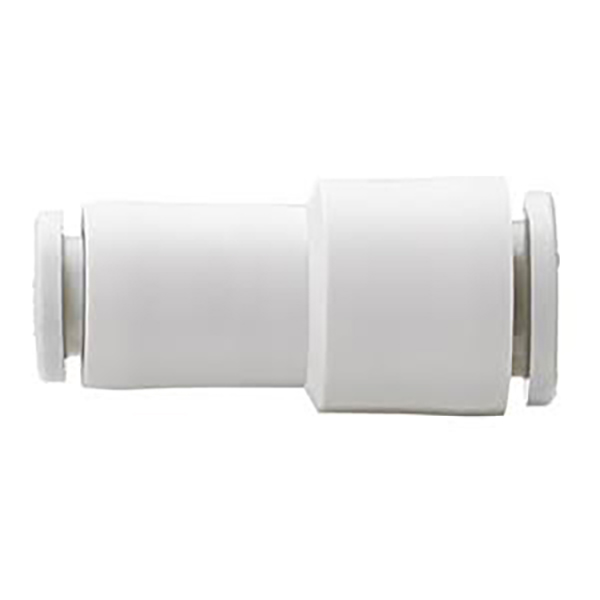

Giảm thẳng: Hai cổng dành cho các đường kính ngoài ống khác nhau để thực hiện chuyển đổi kích thước ống

Lắp ráp & tháo gỡ bằng một tay: Chèn ống để khóa tự động; nhấn vòng nhả màu xanh để kéo ống ra, kích thước được tiêu chuẩn hóa đầy đủ.

2. Tính năng cốt lõi

• Cấu trúc khóa một chạm hàm lò xo: Ống được lắp và khóa tự động. Nhấn vòng đệm để tháo ống ra để lắp ráp thuận tiện.

• Thành phần vật liệu: Thân nhựa POM gia cố; đầu ren bằng đồng mạ niken để chống gỉ và bịt kín đáng tin cậy.

• Con dấu cao su nitrile NBR hoạt động ổn định cho mạch khí nén dương và mạch chân không âm.

• Bảo hiểm kích thước đầy đủ: Ống nhỏ Φ2/3.2/4, ống thường Φ6/8/10/12 và cỡ lớn Φ16. Hỗ trợ ren micro M (M3, M5, M6) và ren côn R hệ Anh (1/8,1/4,3/8,1/2), thích hợp cho máy tạo chân không và xi lanh siêu nhỏ.

• Kích thước nhỏ gọn, lý tưởng để lắp đặt trong không gian hẹp của máy móc tự động.

3. Giải thích mã mẫu

Ví dụ:

KQ2H04-M5: Ren đực lắp thẳng cho ống Φ4, ren đực M5×0,8

KQ2H06-01S: Ren thẳng lắp ống Φ6, ren côn R1/8

KQ2H08-00: Khớp nối thẳng có đường kính bằng nhau, cả hai cổng dành cho ống Φ8

KQ2H06-08: Giảm khớp nối thẳng, Φ6 một bên, Φ8 một bên

Đoạn mã	Sự miêu tả
KQ2H	Mã dòng: khớp nối thẳng
23/02/04/06/08/10/12/16	Đường kính ngoài của ống ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 mm
M3G/M5/M6	Chủ đề micro nam theo hệ mét: M3×0,5 / M5×0,8 / M6×1,0
01S/02S/03S/04S	Ren côn Imperial R đực: R1/8 / R1/4 / R3/8 / R1/2
-00	Đường kính thẳng bằng nhau, cùng kích thước ống ở cả hai đầu
Hai chữ số, ví dụ: 06-08	Giảm thẳng: đường kính ống trước → đường kính ống sau

4. Thông số kỹ thuật chính

Mục	tham số
Phương tiện áp dụng	Khí nén, chân không áp suất âm
Áp suất vận hành	0 ~ 1,0MPa; Độ chân không tối đa: -95kPa
Nhiệt độ hoạt động	-5oC ~ +60oC
Chất liệu thân máy	POM gia cố; Chủ đề: Đồng thau mạ niken
Vật liệu đóng dấu	Cao su nitrile NBR
Ống tương thích	Ống PU, ống nylon PA
Phương thức hoạt động	Chèn vào khóa; vòng nhấn để tháo ống

5. Danh sách thông số kỹ thuật của mẫu

5.1 Chủ đề nam với chủ đề vi mét

Người mẫu	Chủ đề	ống ΦD
KQ2H02-M3G	M3×0,5	Φ2
KQ2H02-M5	M5×0,8	Φ2
KQ2H23-M3G	M3×0,5	Φ3,2
KQ2H23-M5	M5×0,8	Φ3,2
KQ2H04-M3G	M3×0,5	Φ4
KQ2H04-M5	M5×0,8	Φ4
KQ2H04-M6	M6×1.0	Φ4
KQ2H06-M5	M5×0,8	Φ6
KQ2H06-M6	M6×1.0	Φ6

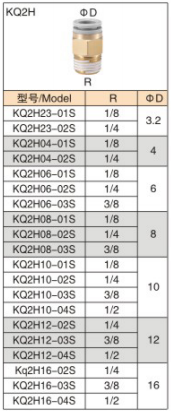

5.2 Ren đực có ren côn Imperial R

Người mẫu	Chủ đề	ống ΦD
KQ2H23-01S	R1/8	Φ3,2
KQ2H23-02S	R1/4	Φ3,2
KQ2H04-01S	R1/8	Φ4
KQ2H04-02S	R1/4	Φ4
KQ2H06-01S	R1/8	Φ6
KQ2H06-02S	R1/4	Φ6
KQ2H06-03S	R3/8	Φ6
KQ2H08-01S	R1/8	Φ8
KQ2H08-02S	R1/4	Φ8
KQ2H08-03S	R3/8	Φ8
KQ2H10-01S	R1/8	Φ10
KQ2H10-02S	R1/4	Φ10
KQ2H10-03S	R3/8	Φ10
KQ2H10-04S	R1/2	Φ10
KQ2H12-02S	R1/4	Φ12
KQ2H12-03S	R3/8	Φ12
KQ2H12-04S	R1/2	Φ12
KQ2H16-02S	R1/4	Φ16
KQ2H16-03S	R3/8	Φ16
KQ2H16-04S	R1/2	Φ16

5.3 Đường kính thẳng bằng nhau -00 Series

Người mẫu	ống ΦD
KQ2H02-00	Φ2
KQ2H23-00	Φ3,2
KQ2H04-00	Φ4
KQ2H06-00	Φ6
KQ2H08-00	Φ8
KQ2H10-00	Φ10
KQ2H12-00	Φ12
KQ2H16-00	Φ16

5.4 Rút gọn chuỗi thẳng

Người mẫu	Ống ①	Ống ②
KQ2H02-23	Φ2	Φ3,2
KQ2H02-04	Φ2	Φ4
KQ2H23-04	Φ3,2	Φ4
KQ2H23-06	Φ3,2	Φ6
KQ2H04-06	Φ4	Φ6
KQ2H06-08	Φ6	Φ8
KQ2H08-10	Φ8	Φ10
KQ2H10-12	Φ10	Φ12
KQ2H12-16	Φ12	Φ16

6. Kịch bản ứng dụng

•Kết hợp đường ống cấp khí và hấp phụ cho máy tạo chân không ZH / BM / PBM / PBX

• Đường ống cho xi lanh siêu nhỏ và van điện từ trên thiết bị tự động hóa, lắp đặt trong không gian hạn chế

• Nhánh đường dẫn khí chính, khớp nối ống có đường kính bằng nhau hoặc chuyển đổi kích thước ống

• Đồ gá kiểm tra khí nén, mạch khí nén robot

7. Ghi chú cài đặt

1. Cắt ống phẳng không có gờ. Các gờ sẽ làm xước các vòng đệm kín và gây rò rỉ không khí hoặc chân không.

2. Chèn hoàn toàn ống cho đến khi khớp vào khớp hàm. Luôn nhấn vòng nhả trước khi kéo ống ra; không bao giờ kéo mạnh.

3. Được khuyên dùng cho ống nylon cứng PU/PA. Ống mềm PE thành mỏng không được đề xuất.

4. Xác nhận độ sâu chèn trong điều kiện làm việc chân không. Đối với các chu kỳ áp suất âm lặp đi lặp lại, hãy so sánh với các phụ kiện bắt vít của BPS để có lựa chọn thay thế.
