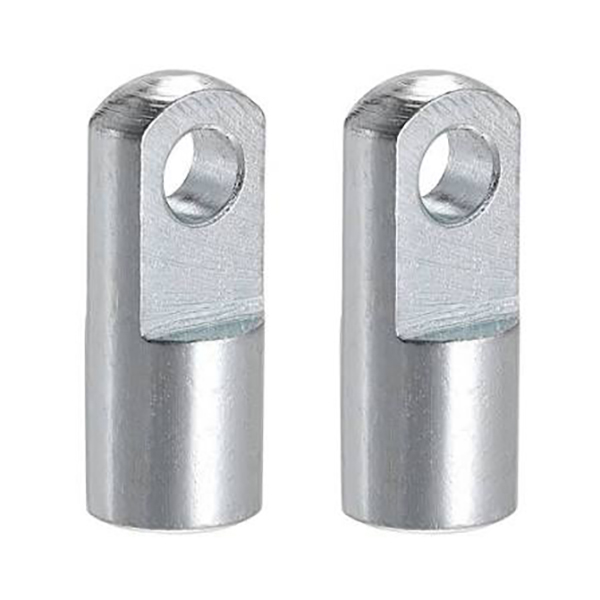

Khớp chữ I, còn được gọi là đầu nối tai đơn / thanh chữ U của thanh piston xi lanh, được sử dụng để kết nối bản lề giữa thanh piston xi lanh và tải trọng. Nó cho phép xoay ±5° trong một mặt phẳng. Với tính năng lắp đặt đơn giản và khả năng chịu lực căng & nén tuyệt vời, đây là phụ kiện cuối phổ biến nhất cho xi lanh khí nén tiêu chuẩn.

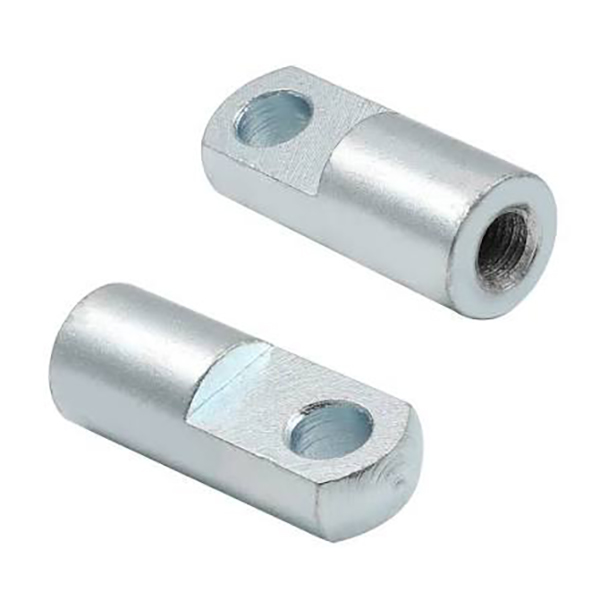

• Hồ sơ: Thân hình trụ có lỗ tai đơn (lỗ hình chữ U); ren cái ở đuôi để vít vào cần piston.
• Chức năng: Thay thế khớp nối chi phí thấp cho ổ trục chữ Y và ổ trục đầu thanh; góc xoay nhỏ bù đắp các lỗi căn chỉnh trong quá trình lắp đặt.
• Vật liệu: Thép carbon (mạ đen/mạ niken), gang, thép không gỉ. Lỗ chốt yêu cầu chốt phù hợp và chốt chốt.
• Lợi thế so sánh: Rẻ hơn so với khớp nối nổi; độ cứng cao hơn và khả năng chịu tải lớn hơn ổ trục đầu thanh.

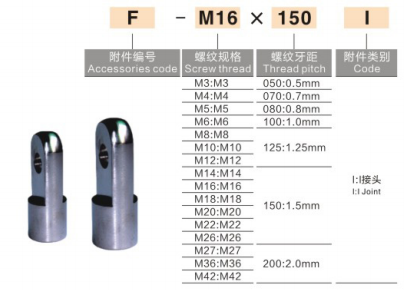

1) Tiêu chuẩn AirTAC: F-M10×1.25I: F = phụ kiện, M10×1.25 = thông số ren, I = khoan loại I
2) Tiêu chuẩn SMC (dòng MBB / CA2 / CS1)
• I-32: Khoan chữ I cho xi lanh có đường kính 32mm
• CA2-40-I: Dòng CA2, lỗ khoan 40mm, khớp chữ I
3) Đánh dấu chung trong nước: I-M16×1.5: Ren M16×1.5, phù hợp với xi lanh có đường kính 50/63mm
|
Mô hình (Chủ đề) |
Lỗ khoan phù hợp (mm) |
Lỗ chốt φ (mm) |
|
I-M10×1.25 |
32 |
10 |
|
I-M12×1.25 |
40 |
12 |
|
I-M16×1.5 |
50/63 |
16 |
|
I-M20×1.5 |
80/100 |
20 |
|
I-M27×2.0 |
125 |
27 |
|
I-M36×2.0 |
160/200 |
36 |
1. Vặn ren cái của thanh chữ I vào ren ngoài của cần piston, siết chặt để chống lỏng. Khóa sợi kỵ khí là tùy chọn.
2. Căn chỉnh vấu tai bên tải với lỗ tai đơn của khớp chữ I, cắm chốt, lắp chốt định vị ở hai đầu để tránh chốt rơi ra ngoài.
3. Ứng dụng: Tải kéo đẩy, dẫn hướng tuyến tính, cơ cấu lật. Không nên dùng cho các ứng dụng xoay tốc độ cao / tần số cao (ưu tiên vòng bi ở đầu thanh).
• Đường kính 32mm: F-M10×1.25I / I-32
• Lỗ khoan 40mm: F-M12×1.25I / I-40
• Lỗ khoan 50/63mm: F-M16×1.5I / I-50/63
• Lỗ khoan 80/100mm: F-M20×1.5I / I-80/100
|
Kiểu |
Kết cấu |
Góc xoay & Tính năng |
Mẹo ứng dụng |
|
Tôi gõ Clevis |
Tai đơn, có bản lề |
Xoay ±5°, chi phí thấp, độ cứng cao |
Cơ chế kéo đẩy chung |
|
Khoan loại Y |
Tai đôi, có bản lề |
Khả năng chịu tải cao hơn, lắp đặt hơi phức tạp |
Kết nối khớp nối tải nặng |
|
Vòng bi cuối thanh |
Khớp cầu hình cầu |
Xoay đa năng ±15° |
Tốc độ cao và độ lệch lớn |
|
Khớp nổi |
Cơ cấu bồi thường kết hợp |
Bù lệch trục và góc |
Loại bỏ căng thẳng lắp, bảo vệ xi lanh |
