Khớp nối tai đôi loại Y cho đầu thanh xi lanh

Khớp nối tai đôi loại Y cho đầu thanh xi lanh | Phụ kiện xi lanh khí nén Y Clevis

Thương hiệu: SOLH của Richge Technology | Phụ kiện xi lanh khí nén tiêu chuẩn Piston Rod Y Fork Clevis

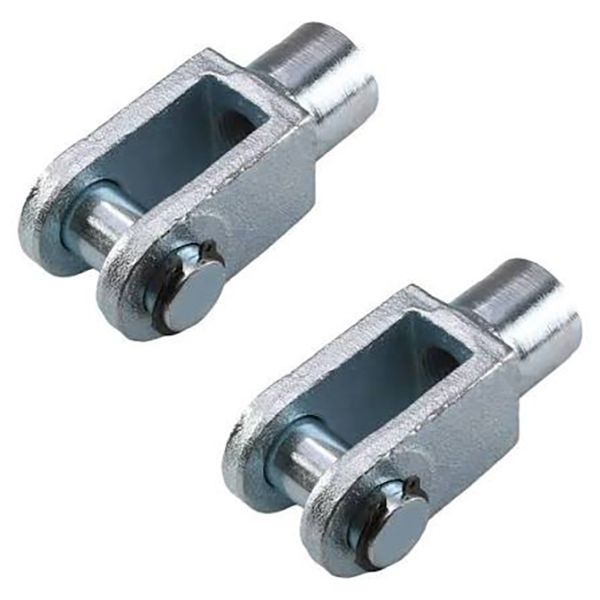

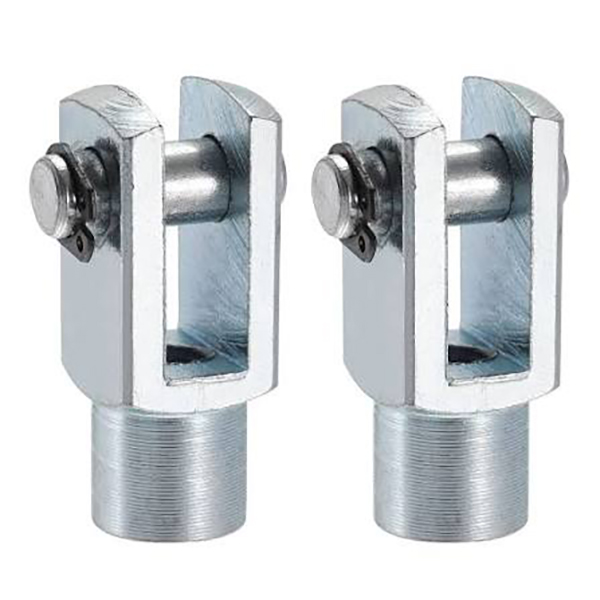

1. Tổng quan về sản phẩm

     Khớp kiểu chữ Y, còn được gọi là khe kẹp tai đôi, đi kèm với ren trong để cố định vào cần piston xi lanh. Tai đôi của nó kẹp vấu tai đơn của tải, được lắp ráp bằng trục chốt để kết nối bản lề. Nó cho phép xoay ±5° trong một mặt phẳng. Là phụ kiện kết nối tiêu chuẩn cho xi lanh khí nén, nó hoàn toàn có thể thay thế được với các phụ tùng thay thế tiêu chuẩn SMC và AirTAC.

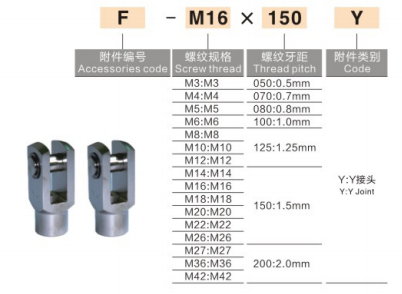

2. Quy ước đặt tên Người mẫu

  Tiêu chuẩn AirTAC: F - Thread + Y
  Ví dụ: F-M10×1.25Y, F-M12×1.25Y

  Tiêu chuẩn SMC: Y + Kích thước lỗ khoan
  Ví dụ: Y-32, CA2-40-Y

     • Y: Khe tai đôi kiểu chữ Y

     • Ren hậu tố khớp với ren thanh piston: M10×1.25 / M12×1.25 / M16×1.5

3. Bảng thông số kỹ thuật chung

4. Thông số vật liệu & kỹ thuật

     • Vật liệu: Thép cacbon với lớp oxit đen/mạ kẽm, thép không gỉ tùy chọn

     • Góc xoay: ±5° xoay mặt phẳng đơn

     • Khả năng tương thích: Thích hợp cho các xi lanh khí nén tiêu chuẩn đầy đủ

     • Cài đặt: Vặn khớp nối vào cần piston, lắp vấu đơn tải vào càng chữ Y, cố định bằng trục chốt và chốt định vị.

5. So sánh nhanh: Vòng bi loại Y / loại I / Vòng bi đầu thanh

6. Hướng dẫn tuyển chọn
