Công tắc áp suất cơ học ống sậy dòng IS10

Thương hiệu: SOLH của Richge Technology

Định vị sản phẩm

     Dòng SOLH IS10 là công tắc áp suất cơ học dạng ống sậy (sậy khô), bộ phận giám sát áp suất cơ bản cho các mạch khí nén tiêu chuẩn. Với cấu trúc nhỏ gọn đơn giản và hiệu suất chu kỳ dài cực kỳ đáng tin cậy, nó được kết hợp rộng rãi với ba bộ bôi trơn bộ điều chỉnh bộ lọc không khí FRL để phát hiện áp suất không khí theo thời gian thực và đầu ra tín hiệu khóa liên động.

Nguyên tắc làm việc & Cấu trúc cốt lõi bên trong

  1. Nguyên tắc hoạt động

     - Khí nén đẩy piston chống lại lực căng của lò xo, nam châm tích hợp trên piston di chuyển đến gần ống sậy để hoàn thành việc kích hoạt từ tính và dẫn truyền mạch. Khi áp suất không khí giảm xuống dưới ngưỡng cài đặt lại, lò xo đẩy piston trở lại, nam châm di chuyển ra khỏi ống sậy và mạch điện bị cắt.

  2. Các bộ phận kết cấu cốt lõi

     -- Piston tích hợp nam châm vĩnh cửu: Cảm nhận sự dịch chuyển áp suất không khí

     -- Ống sậy (công tắc sậy khô): Truyền động từ tính không tiếp xúc, không mài mòn tiếp xúc cơ học

     -- Vít điều chỉnh áp suất: Cài đặt ngưỡng kích hoạt bằng tay bằng tuốc nơ vít

     -- Cửa sổ quan sát chia độ cơ học: Đọc trực tiếp giá trị áp suất đặt trước theo đơn vị MPa

Bảng thông số kỹ thuật lõi tiêu chuẩn

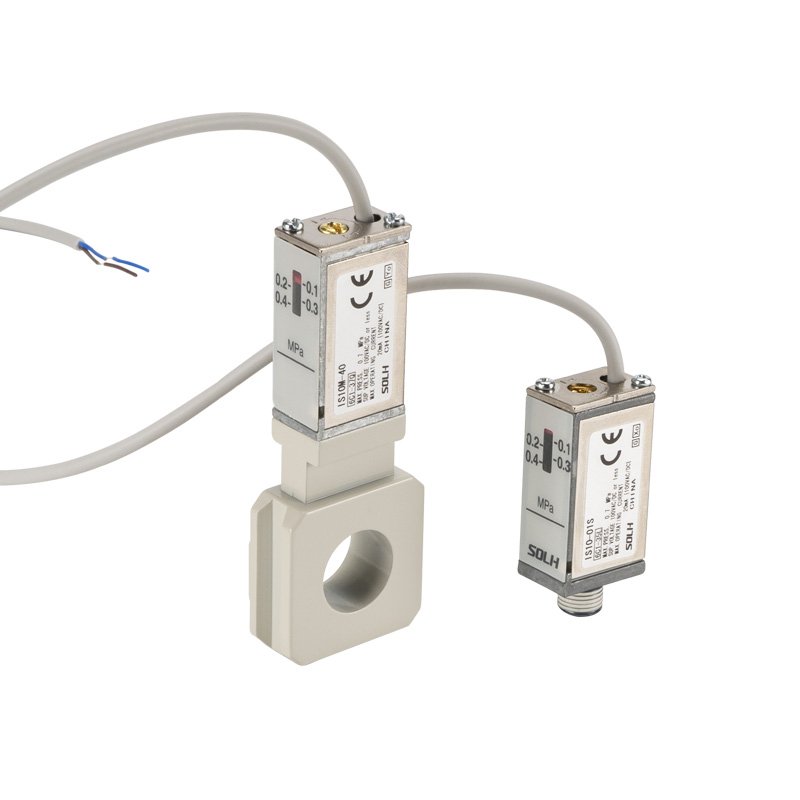

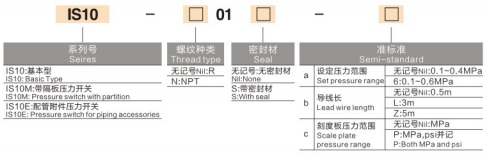

Model đầy đủ và hai kiểu lắp đặt

Hai cấu trúc cài đặt chính cho các nhu cầu bố trí khác nhau:

  1. Loại gắn ren nội tuyến (IS10-01S)

     -- Lắp đặt vít trực tiếp qua cổng ren R1/8, tương thích với xi lanh đơn, ổ cắm van điện từ và các bộ phận dịch vụ không khí riêng lẻ mini.

  2. Loại gắn đế đa dạng (IS10M / IS10E)

     -- IS10M được trang bị đế kẹp vuông ở bên cạnh, có thể được kẹp trực tiếp vào ba bộ FRL mô-đun AC tiêu chuẩn SMC mà không cần thêm phụ kiện bộ chuyển đổi, tiết kiệm không gian lắp đặt bên trong tủ.

Lợi thế cạnh tranh của sản phẩm cốt lõi

  1. Không mài mòn tiếp xúc cơ học

     - Kích hoạt sậy từ tính không tiếp xúc, không có tia lửa điện ở điểm tiếp xúc; tuổi thọ dài hơn 5 ~ 10 lần so với các công tắc áp suất tiếp xúc vi mô cơ học truyền thống như IS3000.

  2. Hiệu chỉnh áp suất ngoại tuyến trực quan

     - Cửa sổ chia độ MPa tích hợp bên cạnh, điều chỉnh vít cài đặt bằng tuốc nơ vít; ngưỡng áp suất có thể được đặt mà không cần nguồn điện tại chỗ.

  3. Khả năng tương thích tải AC & DC phổ dụng

     - Hỗ trợ tất cả điện áp AC/DC dưới 100V, có thể điều khiển trực tiếp các van điện từ thu nhỏ hoặc kết nối các đầu vào kỹ thuật số của PLC mà không cần rơle trung gian.

  4. Thiết kế nhỏ gọn nhẹ

     -- Nhẹ hơn 16% và khối lượng nhỏ hơn 11% so với dòng IS1000 thế hệ cũ, hoàn toàn phù hợp với cách bố trí thiết bị tự động hẹp tích hợp cao.

Phù hợp với các kịch bản ứng dụng công nghiệp điển hình

  1. Giám sát và báo động áp suất thấp nguồn không khí chính

     -- Được lắp đặt ở đầu ra của ba khối FRL; gửi tín hiệu cảnh báo khóa liên động khi áp suất nguồn giảm xuống dưới 0,4MPa để bảo vệ máy rung khí nén và búa gõ khỏi lực đẩy không đủ.

  2. Xác nhận vị trí toàn hành trình của xi lanh

     -- Khi xi lanh mở rộng hoàn toàn, áp suất buồng tăng lên giá trị đặt trước để xuất tín hiệu kích hoạt để khóa liên động tuần tự cho hành động tiếp theo của trạm sản xuất.

  3. Bảo vệ an toàn mạch rung

     - Áp suất không khí làm việc theo dõi thời gian thực; cắt nguồn điện của van xả nhanh khi áp suất thấp hơn ngưỡng, tránh hiện tượng cháy máy rung do lực rung yếu.

Tóm tắt một câu

     Công tắc áp suất ống sậy không tiếp xúc dòng SOLH IS10 cung cấp các biến thể kẹp ren đa dạng FRL gắn trên dây, với phạm vi điều chỉnh 0,1 ~ 0,6MPa, tuổi thọ chu kỳ dài 5 triệu và hiệu chuẩn áp suất ngoại tuyến, cảm biến giám sát áp suất không khí nhỏ gọn, chi phí thấp lý tưởng cho xi lanh, máy rung và mạch khí nén tự động hóa chung.
