Máy phun chân không thẳng nội tuyến dòng ZU

Máy phun chân không thẳng nội tuyến dòng ZU | Máy tạo chân không loại chèn ống thẳng SOLH

Thương hiệu: SOLH của Richge Technology | Đầu phun chân không nội tuyến có thể hoán đổi tiêu chuẩn SMC

1. Tổng quan về sản phẩm

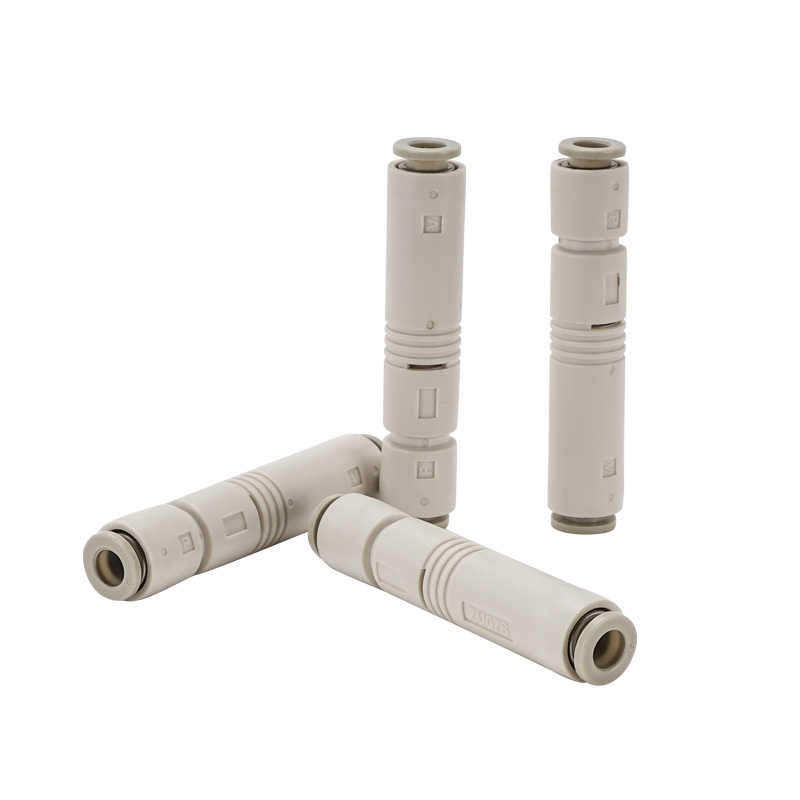

     Dòng ZU là máy phun chân không ống thẳng nội tuyến. Cổng chân không và cổng cấp khí được bố trí đồng trục theo đường thẳng. Nó có kích thước nhỏ nhất, trọng lượng siêu nhẹ và lắp đặt tiết kiệm không gian. Thích hợp cho các cốc hút phân tán, các bộ phận chuyển động và không gian hạn chế hẹp.

2. Cấu trúc cốt lõi & Nguyên tắc làm việc

     • Kết cấu: Cổng cấp SUP → vòi phun → phần khuếch tán → cổng chân không VAC → cổng xả EXH, thân nhựa đúc liền.

     • Nguyên tắc: Dòng khí nén tốc độ cao qua vòi phun tạo ra áp suất âm tại cổng chân không để hấp phụ chân không; ống xả có cấu trúc giảm thanh tích hợp.

     • Vật liệu: Thân chính: nhựa PBT kỹ thuật; lắp một chạm: POM. Không chứa đồng và không chứa flo, tuân thủ RoHS.

     • Cân nặng: ZU05 ≈6,5g, ZU07≈7,0g; ZU□A phiên bản cải tiến mới chỉ 3,9g.

3. Quy tắc mã hóa mẫu (Tiêu chuẩn SMC)

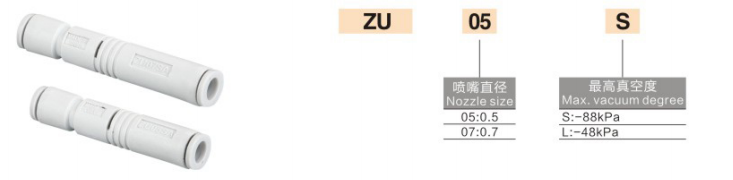

  Phiên bản cũ (ZU05 / ZU07)

  Định dạng: ZU + lỗ vòi phun + loại (S/L)

     • ZU05S: Đầu phun Φ0.5, loại chân không cao (-84kPa)

     • ZU05L: Đầu phun Φ0.5, loại lưu lượng cao (-48kPa)

     • ZU07S: Đầu phun Φ0.7, loại chân không cao

     • ZU07L: vòi Φ0.7, loại lưu lượng cao

  Phiên bản cải tiến mới (ZU□A, ngắn hơn và nhẹ hơn)

  Định dạng: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Độ chân không cao (-87~-90kPa); L = Lưu lượng cao (-48kPa)

     • A = phiên bản nâng cấp: chiều dài rút ngắn 11%, trọng lượng giảm 40%

4. Bảng thông số chính @0,45MPa Áp suất cung cấp tiêu chuẩn

5. Dòng chân không cao VS L dòng chảy cao

     • Loại chân không cao S: Độ chân không tối đa -84~-90kPa. Đối với các cốc hút nhỏ, phôi mỏng, kín tốt, cần lực hấp phụ mạnh, chẳng hạn như linh kiện điện tử và màng mỏng.

     • L Loại dòng chảy cao: Chân không tối đa -48kPa với lưu lượng hút lớn hơn. Thích hợp cho các phôi có bề mặt xốp/gồ ghề, giác hút lớn, độ rò rỉ cao và nhu cầu đáp ứng nhanh, ví dụ: thùng carton và bảng gỗ.

6. Hướng dẫn lắp đặt và đi ống

  1. Cài đặt: Có thể lắp đặt theo bất kỳ hướng nào, không cần khung cố định; có thể được chèn trực tiếp vào giữa đường ống dẫn khí.

  2. Đường ống

￮ Cổng cấp SUP: nối ống khí Φ6 (tiêu chuẩn)

￮ Cổng chân không VAC: kết nối cốc hút/đường ống chân không

￮ Cổng xả EXH: mở ra khí quyển, không chặn

  3. Áp lực: Tiêu chuẩn 0,45MPa, phạm vi làm việc 0,1 ~ 0,6MPa

  4. Nhiệt độ: 5~50oC (không đóng băng trong nguồn không khí)

7. Các kịch bản ứng dụng điển hình

     • Điện tử 3C, chất bán dẫn, hấp phụ phân tán với giác hút nhỏ

     • Dây chuyền sản xuất tự động hóa, bộ phận chuyển động/bộ phận cuối của robot

     • Không gian lắp đặt hẹp, ứng dụng nhẹ và đáp ứng tốc độ cao

     • Xử lý giấy mỏng, màng mỏng, linh kiện siêu nhỏ và chip điện tử

8. So sánh lựa chọn: ZU vs ZB vs ZL
