Máy phun chân không có cổng thân máy dòng ZH‑D

Đầu phun chân không có cổng thân máy dòng ZH‑D | Máy tạo chân không kết nối trực tiếp bằng khí nén Venturi một tầng

Thương hiệu: SOLH của Richge Technology | Hoàn toàn có thể hoán đổi cơ khí với máy phát điện chân không dòng ZH nhập khẩu

1. Tổng quan về sản phẩm

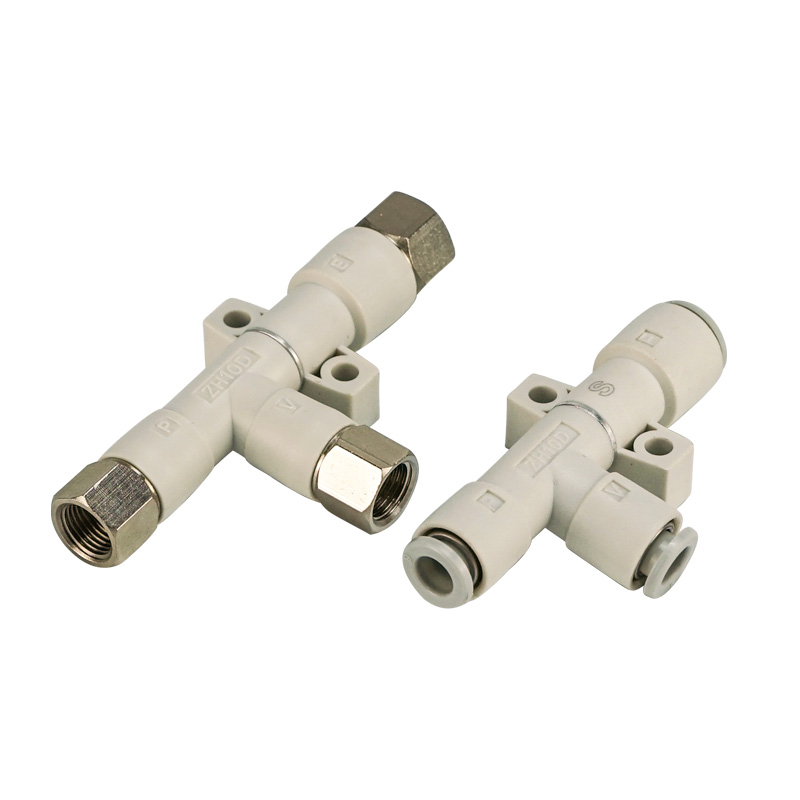

     Loại có cổng trên thân ZH‑D là máy phun chân không venturi một tầng. Ba cổng độc lập bao gồm cổng cấp SUP, cổng chân không VAC và cổng xả EXH yêu cầu đường ống bên ngoài. Không có bộ giảm thanh tích hợp bên trong thân chính. Thiết kế nhỏ gọn và nhẹ với cấu trúc vòi nhựa tích hợp, có thể hoán đổi hoàn toàn với dòng ZH nhập khẩu.

  Phân biệt người mẫu

     • Loại có cổng trên thân máy ZH‑D: Ba cổng cho đường ống bên ngoài, không có bộ giảm thanh tích hợp.

     • Loại hộp ZH‑B: Được trang bị bộ giảm thanh tích hợp bên trong thân máy, chỉ dành riêng các cổng cấp nguồn và chân không.

  Hai lớp hiệu suất:

     • Thông số kỹ thuật S (Chân không cao): Độ chân không tối đa ‑90kPa, lý tưởng cho các phôi gia công nhẵn được bịt kín.

     • Thông số kỹ thuật L (Lưu lượng cao): Lưu lượng hút lớn hơn với mức chân không thấp hơn, dành cho các vật liệu xốp thoáng khí như giấy, vải và thùng carton.

  Vỏ lỗ vòi phun Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0mm. Hỗ trợ nhiều tùy chọn kết nối: khớp nối một chạm, ren G/Rc, ren hệ NPT. Nhiều giải pháp lắp đặt: bắt vít trực tiếp, giá đỡ và lắp đặt đường ray DIN. Được áp dụng rộng rãi cho các ứng dụng mô-đun đa trạm và bộ tác động cuối robot.

2. Giải thích mã hóa mô hình hoàn chỉnh

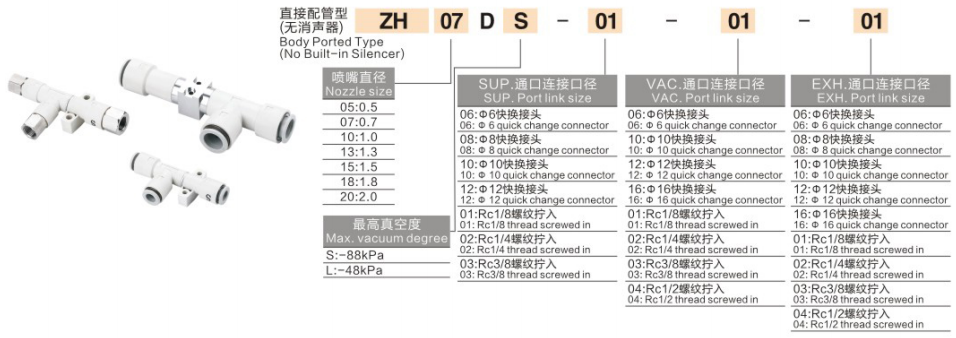

Mô hình ví dụ:ZH10DSA‑06‑08‑10

     • ZH: Mã dòng máy hút chân không

     • 10: Mã lỗ vòi phun

     • Đ/B: Hình dạng cơ thể. D = loại có cổng gắn trên thân máy với 3 cổng bên ngoài không có bộ phận giảm thanh tích hợp; B = loại hộp có bộ giảm thanh tích hợp

     • S / L: Đặc tính chân không. S = loại chân không cao tối đa -90kPa với lưu lượng hút vừa phải; L = loại lưu lượng cao. ZH05‑13 tối đa ‑48kPa; ZH15‑20 tối đa ‑66kPa, lưu lượng lớn cho phôi gia công thoáng khí

     • A: Phiên bản nhẹ thế hệ mới với kích thước được rút ngắn và trọng lượng giảm

     • ‑06‑08‑10: Thông số cổng(SUP‑VAC‑EXH). Số có hai chữ số là viết tắt của kích thước vừa vặn một chạm theo hệ mét (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 cho ren G/Rc; N01/N02 cho ren hệ NPT.

  Ví dụ đặt hàng: ZH13DSA‑08‑10‑10
     Đầu phun chân không có cổng thân ZH, vòi Φ1,3mm, cấp độ chân không cao S, phiên bản nhẹ A mới; cổng cấp Φ8, cổng chân không Φ10, cổng xả Φ10 khớp nối một chạm.

3. Ưu điểm về hiệu suất cốt lõi

     • Ba cổng bên ngoài hoàn toàn độc lập: Cổng cấp SUP, chân không VAC và cổng xả EXH riêng biệt. Khí thải có thể kết nối bộ giảm thanh bên ngoài hoặc đường ống xả tập trung. Thích hợp cho việc tích hợp mô-đun và bộ phận tác động cuối của robot, không bị hạn chế về không gian của bộ giảm thanh bên trong.

     • Vòi phun nhựa tích hợp nhẹ: Đầu phun và thân chính được đúc liền giúp giảm trọng lượng đáng kể, hoàn hảo cho EOAT di chuyển tốc độ cao. Phiên bản A mới rút ngắn chiều dài và chiều cao, cân nặng giảm tới 74%.

     • Tùy chọn hiệu suất chân không kép: S chân không cao dành cho các phôi được làm kín nhẵn bao gồm kính, tấm kim loại và vỏ nhựa; L lưu lượng cao dành cho thùng carton, màng, vải và các vật liệu dễ bị rò rỉ để bù rò rỉ.

     • Lựa chọn cổng phong phú: Khớp nối một chạm theo hệ mét, ren ống G/Rc và ren hệ inch NPT để điều chỉnh thiết bị trên thị trường toàn cầu.

     • Phương pháp lắp đa dạng: Bắt vít trực tiếp, giá đỡ tiêu chuẩn, giá đỡ hình chữ L và lắp ray DIN để bố trí linh hoạt.

     • Yêu cầu vận hành không dầu: Cấm bôi trơn bằng sương dầu, chỉ cần sử dụng khí nén được lọc khô.

4. Thông số kỹ thuật tiêu chuẩn

Hiệu suất ở áp suất cung cấp 0,5MPa (ANR)

Đối với biến thể lưu lượng cao L: lưu lượng hút cao hơn trong lỗ vòi phun giống hệt nhau với mức chân không cuối cùng thấp hơn.

5. Bảng so sánh ZH‑D và ZH‑B

6. Hướng dẫn lựa chọn từng bước

     • Lựa chọn hiệu suất S / L

 ￮ ✅ Độ chân không cao S (‑90kPa): Các phôi được làm kín nhẵn như tấm thép, kính, vỏ nhựa, PCB; rò rỉ nhỏ, yêu cầu lực hấp phụ cao.

 ￮ ✅ Lưu lượng cao L: Thùng carton, xốp, màng, vải và các vật liệu gia công thoáng khí dễ bị rò rỉ khác, lưu lượng lớn bù đắp cho rò rỉ chân không.

     • Lựa chọn lỗ vòi phun: Chọn theo tổng diện tích hấp phụ của cốc hút. Vòi phun lớn hơn mang lại lưu lượng hút cao hơn trong khi mức tiêu thụ không khí cao hơn. Tránh vòi phun có kích thước quá lớn để tránh lãng phí khí nén.

     • Lựa chọn loại cổng: Lắp theo hệ mét một chạm (06/08/10/12) cho thiết bị tự động hóa gia đình; Ren G/ren NPT dành cho máy xuất khẩu nước ngoài.

     • Lưu ý xử lý khí thải cho loại D: Biến thể D không có bộ giảm thanh tích hợp. Cổng xả EXH phải kết nối với bộ giảm thanh bên ngoài nếu không sẽ gây ra tiếng ồn cực lớn; hoặc dẫn ống xả ra khỏi tủ thiết bị.

     • Giải pháp phát hiện chân không: Máy phun chân không dòng ZH không có công tắc áp suất tích hợp. Thêm công tắc áp suất chân không ZSE bên ngoài nếu cần phản hồi tín hiệu.

7. Các kịch bản ứng dụng điển hình

     • Robot gắp hàng cuối cánh tay EOAT: Xử lý các bộ phận bằng nhựa 3C, PCB và tấm pin

     • Ngành bao bì: thu gom thùng carton, màng và giấy

     • Đúc các bộ phận kích thước nhỏ cho robot ép phun

     • Mô-đun chân không đa song song để hấp phụ đồng bộ nhiều cốc hút

     • Trạm tự động hóa yêu cầu khí thải tập trung bên ngoài vỏ thiết bị

8. Mô tả sơ đồ mạch khí nén tiêu chuẩn

     Mạch tiêu chuẩn có cổng trên thân máy ZH‑D: Bộ lọc nguồn không khí AFC (cấm bộ phận phun sương dầu) → Van điện từ 3/2 → Cổng cấp nguồn SUP của ZH‑D; Cổng chân không VAC kết nối bộ lọc chân không ZFC sau đó với cốc hút; Cổng xả EXH kết nối bộ giảm thanh bên ngoài hoặc ống xả được định tuyến bên ngoài thiết bị.

9. Lưu ý vận hành quan trọng

     • Chất bôi trơn phun sương dầu bị nghiêm cấm. Chất gây ô nhiễm dầu sẽ làm tắc các lỗ nhỏ của vòi phun, làm giảm lực hút hoặc hỏng hoàn toàn. Chỉ có bộ lọc không khí mới được sử dụng để xử lý nguồn không khí.

     • Bộ lọc chân không nội tuyến ZFC phải được lắp đặt ở phía chân không. Sự xâm nhập của hạt bụi sẽ dẫn đến tắc nghẽn vòi phun.

     • Đối với đầu phun có cổng trên thân ZH‑D, cổng xả EXH phải trang bị bộ giảm thanh để tránh mức ồn quá mức.

     • Áp suất cung cấp khuyến nghị: 0,4‑0,5MPa. Không nên vận hành liên tục trong thời gian dài dưới mức tối đa 0,6MPa.

     • Giảm thiểu chiều dài ống giữa đầu phun chân không và cốc hút, giảm thể tích đường ống để đáp ứng chân không nhanh hơn.
