Máy phun chân không loại hộp dòng ZH‑B

Máy phun chân không loại hộp dòng ZH‑B | Bộ giảm thanh tích hợp Máy tạo chân không Venturi một tầng

Thương hiệu: SOLH của Richge Technology | Sản phẩm thay thế thả sẵn Tương thích với dòng ZH‑B nhập khẩu

1. Tổng quan về sản phẩm

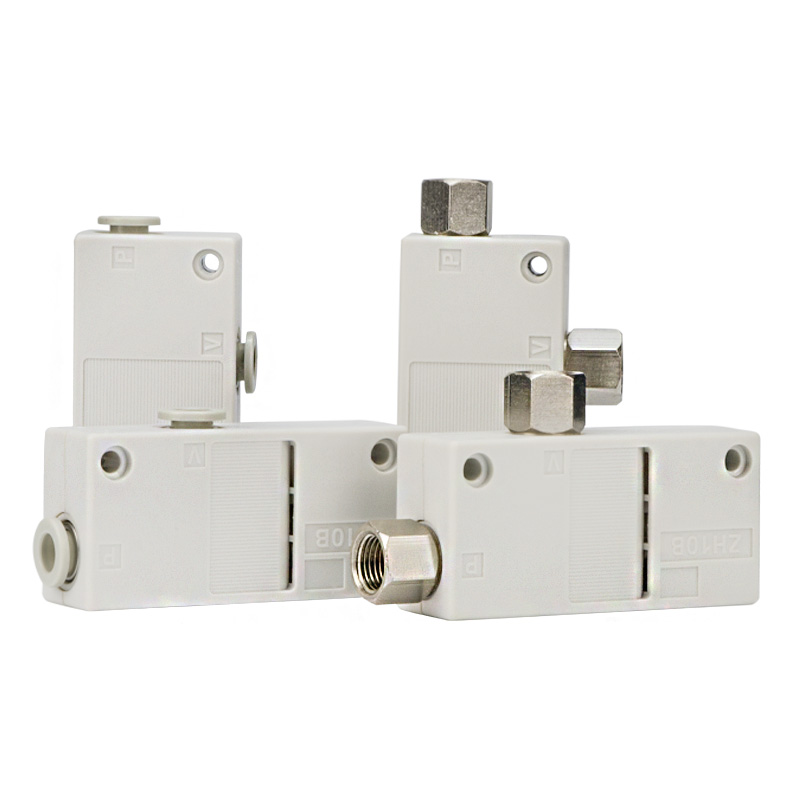

     Máy phun chân không loại hộp ZH‑B áp dụng nguyên lý venturi một giai đoạn với bộ giảm thanh tích hợp bên trong thân máy. Chỉ có 2 cổng dành riêng: cổng cấp SUP và cổng chân không VAC, không có cổng xả riêng. Khí thải được thải trực tiếp qua bộ giảm thanh tích hợp. Cài đặt cực kỳ đơn giản mà không cần bộ giảm thanh bên ngoài. Có thể hoán đổi hoàn toàn với ZH‑B nhập khẩu về kích thước và giao diện kết nối. Có sẵn hai phiên bản hiệu suất: loại chân không cao S và loại lưu lượng cao L, với kích thước vòi phun hoàn chỉnh. Lý tưởng cho các thiết bị tự động hóa nhỏ gọn và ứng dụng robot gắp và đặt.

  Phân biệt người mẫu

     • Loại hộp ZH‑B: Bộ giảm thanh tích hợp, 2 cổng (SUP & VAC)

     • Loại có cổng trên thân máy ZH‑D: Không có bộ giảm thanh tích hợp, 3 cổng độc lập SUP/VAC/EXH cho đường ống bên ngoài

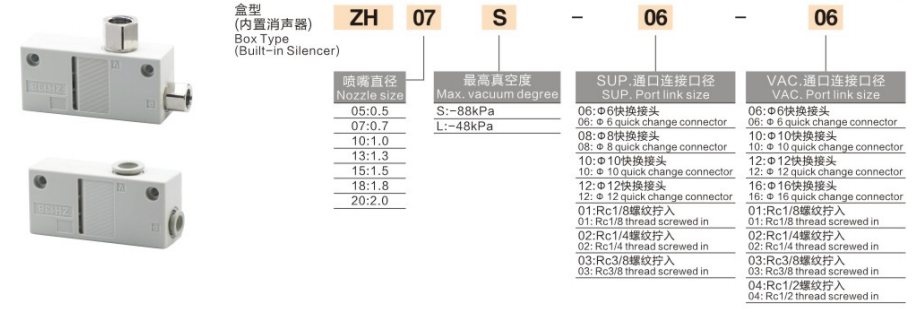

2. Giải thích mã hóa mô hình hoàn chỉnh

  Ví dụ:ZH07S‑06‑06

     • ZH: Mã sê-ri, đầu phun chân không kiểu hộp có bộ giảm thanh tích hợp

     • 07: Mã kích thước vòi phun

     • S / L: Đặc tính chân không tối đa. S = độ chân không cao; L = lưu lượng cao

     • 06: Kích thước kết nối cổng cung cấp SUP

     • 06: Kích thước kết nối cổng chân không VAC

  Bảng tham chiếu mã cổng

  Ví dụ đặt hàng: ZH10S‑08‑10
     Máy phun chân không loại hộp ZH có bộ giảm thanh tích hợp, vòi phun Φ1,0mm, cấp độ chân không cao S; cổng cung cấp Φ8 khớp nối một chạm, cổng chân không Φ10 khớp nối một chạm.

3. Ưu điểm về hiệu suất cốt lõi

     • Bộ giảm thanh tích hợp tích hợp: Không cần bộ giảm thanh bên ngoài. Khí thải được thải ra thông qua cấu trúc im lặng bên trong. Ít phụ tùng hơn, độ ồn thấp và tiết kiệm không gian.

     • Chỉ có 2 cổng để nối dây đơn giản: Chỉ có cổng cấp khí SUP và cổng chân không VAC, không có cổng xả EXH riêng. Hoàn hảo cho không gian lắp đặt nhỏ gọn hạn chế.

     • Phiên bản hiệu suất kép tùy chọn

￮ S Chân không cao (-88kPa): Lực hấp phụ mạnh cho các phôi được làm kín tốt như tấm thép, kính, PCB và vỏ nhựa.

￮ L Lưu lượng cao (-48kPa): Lưu lượng hút lớn hơn để bù lại sự rò rỉ chân không, phù hợp với các vật liệu xốp thoáng khí bao gồm giấy, màng, thùng carton và xốp.

     • Nhiều lựa chọn cổng: Phụ kiện hệ mét một chạm được sử dụng rộng rãi cho các máy gia dụng; Phiên bản ren nữ Rc dành cho thiết bị xuất khẩu.

     • Thân PBT nhẹ: Đầu phun PBT đúc nguyên khối, trọng lượng nhẹ, thích hợp cho robot nhỏ EOAT. Hỗ trợ gắn vít trực tiếp hoặc lắp đặt khung.

     • Vận hành không dầu: Chỉ cần khí nén được lọc khô, cấm bôi trơn bằng sương mù dầu.

4. Thông số kỹ thuật tiêu chuẩn

  Hiệu suất tham chiếu ở áp suất cung cấp 0,5MPa

5. Loại hộp ZH‑B VS Loại có cổng trên thân ZH‑D

6. Hướng dẫn tuyển chọn

     • Lựa chọn phiên bản S/L

￮ ✅ S Độ chân không cao: Phôi được làm kín mịn đòi hỏi lực hấp phụ mạnh.

￮ ✅ L Lưu lượng cao: Các phôi bị rò rỉ như thùng carton, màng, vải, lưu lượng lớn bù đắp rò rỉ chân không.

     • Lựa chọn lỗ khoan vòi phun: Chọn dựa trên tổng diện tích hấp phụ của cốc hút. Vòi phun lớn hơn mang lại lưu lượng cao hơn và mức tiêu thụ không khí cao hơn. Tránh vòi phun quá khổ để tránh lãng phí khí nén.

     • Lựa chọn cổng: Phụ kiện hệ mét một chạm (08/06/10) dành cho tự động hóa gia đình; Ren Rc (01/02) dành cho máy xuất khẩu.

     • Phát hiện chân không: Không có cảm biến áp suất tích hợp. Lắp đặt công tắc áp suất chân không ZSE trong mạch chân không để xác nhận chân không hoặc cảnh báo thiếu bộ phận.

7. Mạch khí nén tiêu chuẩn

     Bộ bảo trì nguồn không khí AFC (cấm bộ phun sương dầu) → Van điện từ 3/2 → Cổng cấp SUP của ZH‑B; Cổng chân không VAC → Bộ lọc chân không ZFC → cốc hút chân không.

8. Lưu ý vận hành quan trọng

     • Dầu bôi trơn phun sương bị nghiêm cấm. Ô nhiễm dầu sẽ làm tắc vòi phun nhỏ và giảm lực hút.

     • Bộ lọc chân không ZFC phải được lắp đặt ở phía chân không để chặn bụi và bảo vệ vòi phun.

     • Áp suất cung cấp khuyến nghị: 0,4 ~ 0,5MPa. Không nên vận hành liên tục trong thời gian dài dưới áp suất tối đa 0,6MPa.

     • Giữ ống giữa đầu phun và cốc hút càng ngắn càng tốt, giảm thể tích đường ống để phản ứng chân không nhanh hơn.

     • Bộ phận giảm thanh tích hợp sẽ tích tụ bụi sau thời gian dài sử dụng. Làm sạch hoặc thay thế bộ phận giảm thanh khi lực hút giảm xuống.
