Máy tạo chân không đa tầng dòng PBM/PBX

Máy phun chân không đa năng lượng đa tầng PBM / PBX Series | Máy phát điện chân không có thể xếp chồng kiểu Piab

Thương hiệu: SOLH của Richge Technology | Máy tạo chân không Venturi 2 tầng siêu mỏng có thể xếp chồng lên nhau

1. Tổng quan về sản phẩm

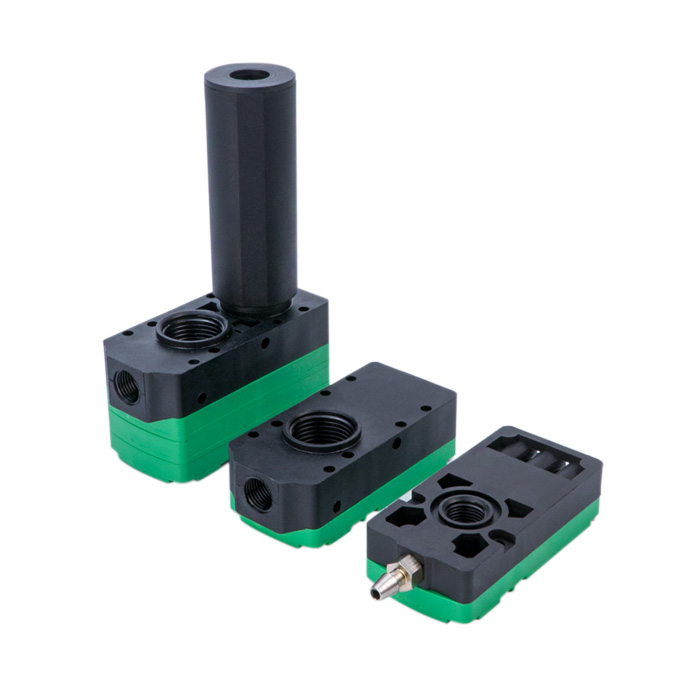

   PBM/PBX là máy tạo chân không đa tầng khuếch tán mini hai tầng kiểu Piab hay còn gọi là máy tạo chân không đa năng lượng. Họ áp dụng thiết kế mô-đun có thể xếp chồng lên nhau với thân máy siêu mỏng nhẹ. PBM là phiên bản giảm thanh tích hợp tiêu chuẩn, trong khi PBX là loại giảm thanh kết hợp bên ngoài. Có sẵn ba phiên bản chức năng: Loại A không có van, Loại B có van cấp, mẫu tích hợp đa năng đầy đủ loại C.

  Định vị lõi: Dấu chân nhỏ gọn, mức tiêu thụ không khí thấp và lưu lượng hút lớn. Hỗ trợ xếp chồng nhiều lớp với khả năng điều khiển độc lập cho nhiều cốc hút. Lý tưởng cho robot EOAT, xếp pallet và phôi xốp có giác hút xốp.

      • PBM tiêu chuẩn mini: Bộ giảm thanh tích hợp, thân máy mỏng, độ ồn thấp, thích hợp cho lắp ráp đơn lẻ hoặc lắp ráp xếp chồng lên nhau

      • Loại tổng hợp PBX X-mini: Hộp giảm thanh bên ngoài có thể tháo rời, độ chân không cuối cùng cao hơn, lưu lượng lớn hơn và tản nhiệt tốt hơn, được thiết kế để vận hành liên tục chu kỳ cao

  Cấp kích thước: 5/10/20/30. Con số biểu thị mức công suất bơm chân không tương đương (0,05 ~ 0,3kW). Các phiên bản chức năng: Van cung cấp tích hợp không có van cơ bản, van cung cấp tích hợp B, mô hình đa năng lượng đầy đủ C (van cấp + van ngắt + phát hiện áp suất chân không + van tiết lưu ngắt chân không có thể điều chỉnh).

2. Quy tắc mã hóa mẫu

  Ví dụ: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / TỔNG ĐÀI

￮ PBM: Loại mini tiêu chuẩn có bộ giảm thanh tích hợp

￮ PBX: Loại X-mini hỗn hợp với hộp giảm thanh bên ngoài

     • 10: Mã kích thước (5/10/20/30)

￮ 5: Dòng chảy siêu nhỏ, các thành phần nhỏ

￮ 10: Dòng chảy nhỏ-trung bình, các bộ phận nhỏ 3C

￮ 20: Cốc hút dòng chảy trung bình bán chạy nhất, thùng carton, màng & bọt

￮ 30: Dòng chảy lớn, tấm xốp diện tích lớn và xếp hàng

     • A/B/C: Phiên bản chức năng

￮ A: Bộ phận cơ bản không có van, chỉ thân máy phát điện, được điều khiển bằng van điện từ bên ngoài

￮ B: Phiên bản van đơn, van điện từ cung cấp tích hợp, van giữ áp suất một chiều tùy chọn, xả chân không tự nhiên

￮ C: Phiên bản đa năng lượng đầy đủ, van cấp + van ngắt chân không + công tắc áp suất chân không kỹ thuật số + van tiết lưu có thể điều chỉnh

     • K1: Mã tổ hợp van, K1 = Van cấp thường đóng + Van ngắt thường đóng

     • 6/5: Điện áp cuộn dây: 5=DC24V, 6=DC12V

     • L/M: Đặc điểm dây dẫn

     • FN: Đầu ra công tắc áp suất (NPN/PNP, đơn vị tùy chọn kPa/inHg)

  Ví dụ đặt hàng: PBM20-C. Định nghĩa: Bộ giảm thanh tích hợp tiêu chuẩn PBM, kích thước 20, model đa năng đầy đủ loại C, van cung cấp và ngắt tích hợp, ngắt chân không có thể điều chỉnh và báo động phát hiện chân không.

3. Sự khác biệt cốt lõi giữa PBM và PBX

4. So sánh chức năng phiên bản A/B/C

5. Tóm tắt thông số kỹ thuật

  Hiệu suất @0,5MPa Áp suất cung cấp

6. Hướng dẫn tuyển chọn

  Chọn PBM hoặc PBX

     • ✅ PBM: Không gian lắp đặt hạn chế, robot EOAT, chu trình ngắt quãng đều đặn, không cần bộ phận giảm thanh nhô ra

     • ✅ PBX: Cốc hút bọt, thùng carton xốp, hoạt động liên tục trong thời gian dài, yêu cầu lưu lượng và chân không cao hơn

  Chọn Phiên Bản A/B/C

     • ✅ Phiên bản C đa năng lượng: Ứng dụng robot, xả hơi nhanh + cảnh báo phát hiện bộ phận bị thiếu, giảm van và đường ống bên ngoài (ưu tiên)

     • ✅ Phiên bản B: Ngân sách hạn chế, không có cơ chế xả chân không, phôi được giải phóng bằng trọng lượng bản thân

     • ✅ Phiên bản A: Thiết bị cố định với van điện từ bên ngoài hiện có, chi phí mua sắm thấp nhất

  Tính năng đa dạng có thể xếp chồng (Ưu điểm chính của PBM/PBX)

     PBM5 có thể xếp chồng lên tới 16 lớp; PBM10 hỗ trợ tối đa 12 lớp. PBX chia sẻ khả năng xếp chồng tương tự. Mỗi lớp sở hữu mạch chân không độc lập, không can thiệp lẫn nhau, chia sẻ một nguồn cung cấp không khí chính. Sự lựa chọn tốt nhất cho mô-đun chuyển đa trạm và nhiều vòi phun.

     Vật liệu bịt kín: NBR cho các điều kiện chung; FKM dành cho môi trường ăn mòn axit/kiềm hoặc dùng cho thực phẩm.

7. Mạch khí nén cho Model đa năng lượng loại C

     Nguồn khí → Bộ lọc không khí AFC (cấm phun sương dầu) → Bộ điều chỉnh áp suất AR → Cổng cấp khí PBM/PBX-C; Cổng chân không → Bộ lọc chân không ZFC → cốc hút. Hai dây tín hiệu DC24V kết nối với PLC: một dây để điều khiển hấp phụ chân không, dây còn lại để ngắt chân không có thể điều chỉnh được. Tín hiệu phản hồi chân không được sử dụng để phát hiện phôi bị thiếu/rơi.

8. Ghi chú hoạt động

     • Nguồn cung cấp không khí phải khô và được lọc, cấm sử dụng dầu bôi trơn phun sương. Ô nhiễm dầu sẽ làm tắc vòi phun hai giai đoạn.

     • Bộ lọc chân không ZFC phải được lắp đặt trong đường ống chân không. Bụi dễ làm tắc vòi phun và làm giảm lực hút.

     • Hộp giảm thanh bên ngoài PBX phải được lắp đặt đầy đủ; loại bỏ nó gây ra tiếng ồn cực lớn.

     • Điều chỉnh ga ngắt chân không loại C từ từ. Việc mở quá mức sẽ thổi bay màng mỏng và phôi giấy.

     • Đối với cụm ống góp xếp chồng nhiều đơn vị, hãy mở rộng đường ống cấp khí chính để ổn định áp suất cho tất cả các đơn vị.

     • Chịu được nhiệt độ rộng; đảm bảo không có đóng băng trên nguồn không khí trong điều kiện nhiệt độ thấp.
