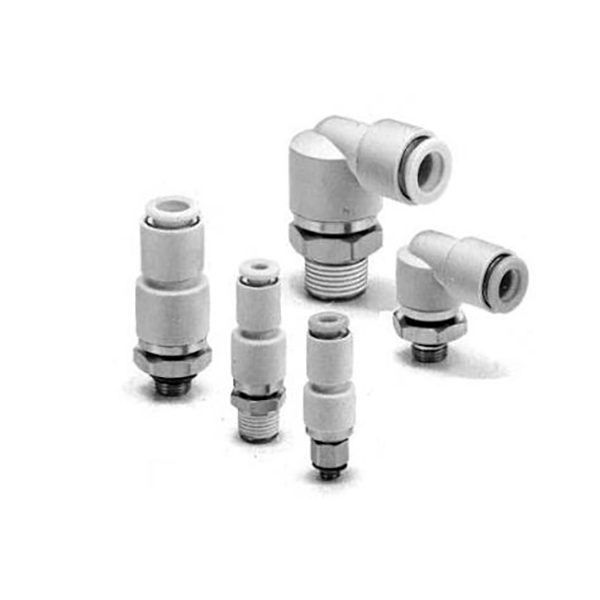

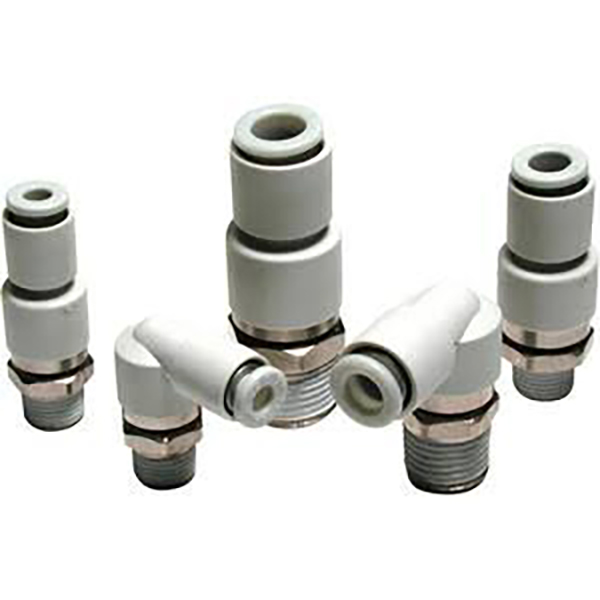

Phụ kiện đẩy vào xoay xoay dòng KS / KX

Phụ kiện ổ cắm quay xoay dòng SOLH KS / KX

Thương hiệu: SOLH của Richge Technology | Liên minh quay khí nén xoay 360 °

1. Tổng quan về sản phẩm

  Dòng KS / KX là các phụ kiện đẩy vào xoay xoay được thiết kế cho các ứng dụng dao động và xoay 360° liên tục như bộ điều khiển robot, bàn quay và đầu xi lanh dao động. Chúng giúp ống dẫn khí không bị rối, xoắn hoặc bị kéo ra trong quá trình chuyển động.

     • KS = Loại xoay tiêu chuẩn (vòng bi đơn)

     • KX = Loại xoay tốc độ cao (vòng bi kép)

2. Sự khác biệt cốt lõi: KS vs KX

     • Loại tiêu chuẩn KS: Vòng bi đơn, mô-men xoắn thấp. Tốc độ tối đa: 500 vòng/phút (φ4/φ6), 400 vòng/phút (φ8), 300 vòng/phút (φ10), 250 vòng/phút (φ12). Thích hợp cho dao động tốc độ trung bình thấp và quay không liên tục.

     • Loại tốc độ cao KX: Vòng bi kép, mô-men xoắn cực thấp, quay mượt mà hơn. Tốc độ tối đa: 1500 vòng/phút (φ4/φ6), 1200 vòng/phút (φ8), 1000 vòng/phút (φ10/φ12). Thích hợp để quay tốc độ cao liên tục và dao động thường xuyên.

3. Tính năng cốt lõi

     • ✅ Xoay tự do 360°: Cụm ổ trục tích hợp giúp loại bỏ tình trạng thắt nút và xoắn ống ở các đầu quay.

     • ✅ Mômen quay thấp: Chỉ 0,006～0,022 N·m ở 0,5 MPa, tải trọng tối thiểu lên các trục chuyển động.

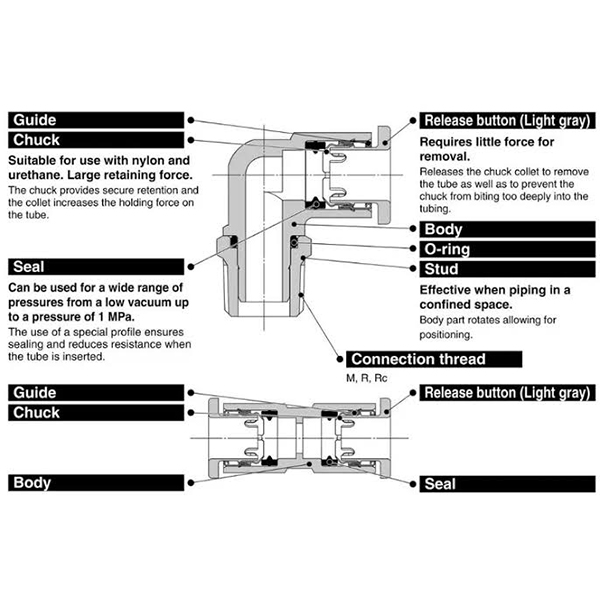

     • ✅ Cấu trúc bên trong chống xoay: Ngăn chặn ống quay cùng với khớp nối và kéo dài tuổi thọ của ống.

     • ✅ Xây dựng không có đồng: Mạ niken điện phân, sử dụng được trong môi trường hạn chế đồng (chất bán dẫn, chế biến thực phẩm, y tế).

     • ✅ Đẩy để kết nối: Tương thích với ống φ4/φ6/φ8/φ10/φ12 PU, nylon & nylon mềm. Tự động khóa khi chèn, nhấn cổ áo để tháo nhanh.

     • ✅ Tương thích chân không: −100 kPa ~ 1,0 MPa (Không nên dùng cho trường hợp giữ chân không tới hạn do rò rỉ vốn có nhỏ).

     • ✅ Chất bịt kín phủ sẵn ren (hậu tố S): Tùy chọn tiêu chuẩn; không cần băng PTFE trong quá trình lắp đặt.

4. Đặt tên mô hình và ví dụ

  Dòng tiêu chuẩn KS

     • KSH06-02S: Ống thẳng (H), ống φ6, ren R1/4, keo dán sẵn (S)

     • KSL08-01S: Khuỷu tay (L), ống φ8, ren R1/8, keo dán sẵn (S)

  Dòng tốc độ cao KX

     • KXH04-M5: Ống thẳng (H), φ4, ren hệ mét M5×0.8

     • KXL10-03S: Khuỷu tay (L), ống φ10, ren R3/8, keo dán sẵn (S)

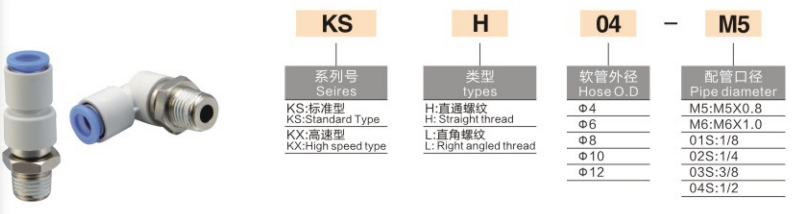

  Quy tắc đặt tên

5. Thông số kỹ thuật

Thông số chung

Mômen quay @ 0,5 MPa (N·m)

Tốc độ quay tối đa (vòng/phút)

6. Kịch bản ứng dụng

     1. Cổ tay / khớp robot: Ngăn ngừa tình trạng rối ống trên các bộ phận tác động cuối của robot đang quay.

     2. Bảng chỉ số quay: Cung cấp không khí 360° liên tục cho bàn xoay tốc độ cao.

     3. Đầu xi lanh dao động: Cơ cấu lắc & lật để giải phóng ứng suất xoắn trên đường dẫn khí.

     4. Tự động hóa chung: Các thiết bị khí nén có dao động thường xuyên và quay không liên tục.

7. Phụ kiện đẩy vào KS / KX so với KQ thông thường

8. Hướng dẫn tuyển chọn

     • Dao động tốc độ thấp (<500 vòng/phút) →KS, hiệu suất chi phí tốt hơn

     • Xoay liên tục tốc độ cao (>500 vòng/phút) →KX, ổ trục kép cho tuổi thọ dài hơn

     • Môi trường không có đồng và nhạy cảm với chân không → Ưu tiên KS / KX
