Thương hiệu: SOLH của Richge Technology | Phụ kiện khí nén một chạm KQ2T Tee & Cross
 |
 |
 |
 |
 |
 |
 |
 |
Dòng KQ2T thuộc dòng phụ kiện khí nén một chạm KQ2 đầy đủ SOLH, có thiết kế cắm và chạy nhanh không cần dụng cụ để phân nhánh đường ống dẫn khí 3 chiều và 4 chiều. Dòng sản phẩm này bao gồm các phụ kiện bốn chiều chữ T và chữ thập, bao gồm các phiên bản có đường kính bằng nhau, giảm, ren đực (hệ đo lường/hệ mét) để đáp ứng nhu cầu chuyển hướng mạch khí nén và kết nối đường ống đa dạng.
Phân loại mô hình phụ:
KQ2T: Đầu nối chữ T 3 cổng loại T (đường kính bằng nhau / loại giảm / loại ren ngoài)
KQ2TW: Khớp nối 4 chiều chéo (đường kính bằng nhau cho tất cả các cổng)
KQ2TX: Lắp chéo 4 chiều (thông số kỹ thuật giảm thứ 1)
KQ2TY: Lắp chéo 4 chiều (thông số kỹ thuật giảm thứ 2)
Vật liệu & Hiệu suất cốt lõi: Thân nhựa PBT cường độ cao, vấu giữ bằng thép không gỉ, vòng đệm cao su nitrile NBR. Hoàn toàn tương thích với ống khí nén nylon PU và PA, thích hợp cho cả mạch khí nén áp suất âm chân không và áp suất dương khí nén, được sử dụng rộng rãi trong các thiết bị tự động và hệ thống phân phối khí robot.

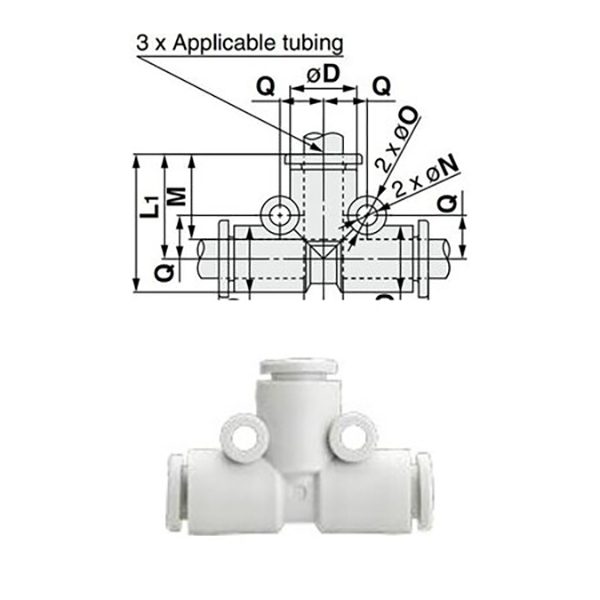

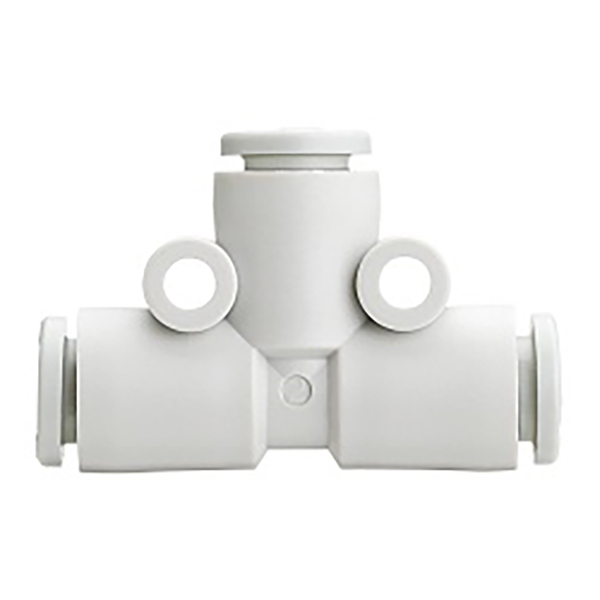

2.1 Tee có đường kính bằng nhau (KQ2T□□-00, 3 chiều không có ren cùng kích thước)
Ba cổng có đường kính ống giống hệt nhau, không có thiết kế ren, dành riêng cho việc phân phối không khí bằng nhau của các đường ống khí nén có cùng thông số kỹ thuật.
|
Người mẫu |
Đường kính ngoài của ống ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

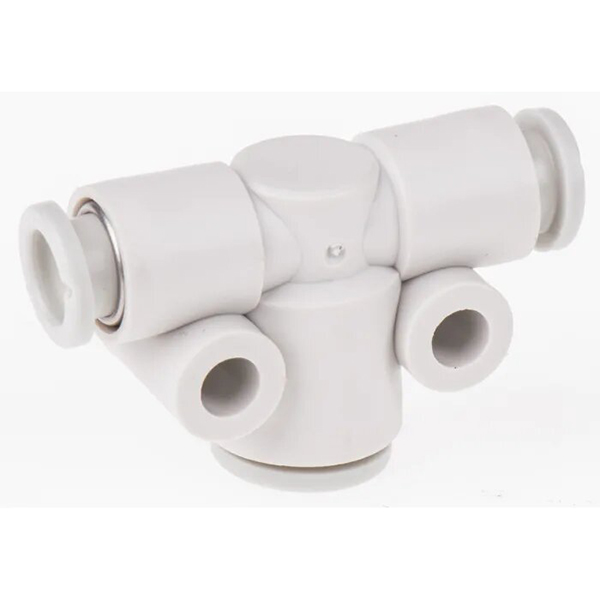

2.2 Giảm Tee (KQ2T①-②, Chuyển đổi đường ống kích thước kép)
Cả hai cổng bên đều sử dụng đường kính ①, cổng trên cùng ở giữa sử dụng đường kính ②, được sử dụng để chuyển đổi đường ống và phân phối dòng chảy của các ống khí nén có cỡ nòng khác nhau.
|
Người mẫu |
Cổng bên ΦD ① (mm) |
Cổng giữa ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

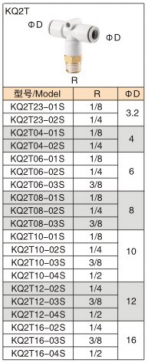

2.3 Imperial R Taper Nam Chủ đề Tee
Cả hai cổng bên để lắp ống, cổng giữa có ren đực côn R đế để kết nối ren với van khí nén, xi lanh và các bộ phận khác.
|
Người mẫu |
Thông số chủ đề R |
Đường kính ngoài của ống ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

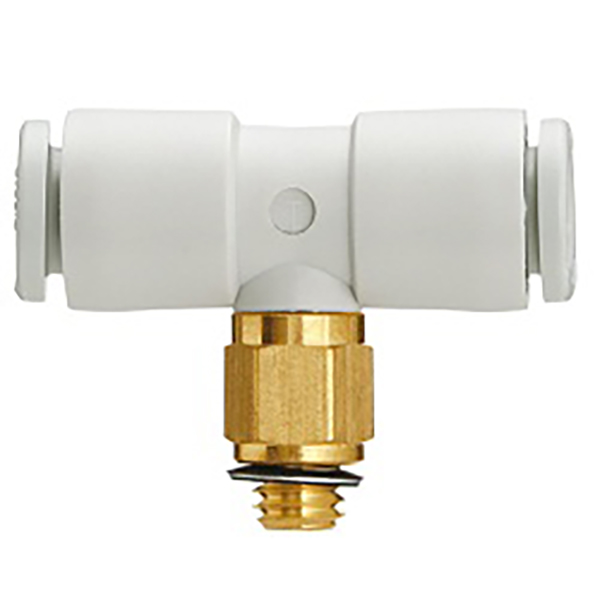

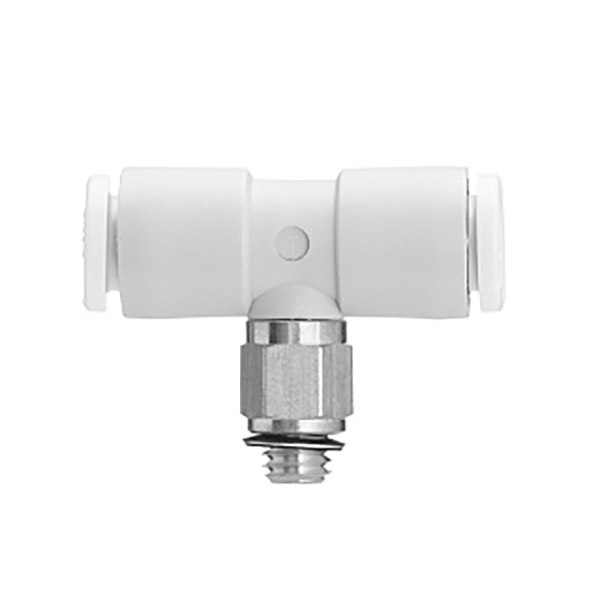

2.4 Số liệu Mịn Nam Tee
Cả hai cổng bên để lắp ống, cổng giữa có ren đực mịn theo hệ mét, thích hợp cho các bộ phận khí nén thu nhỏ và đường ống thiết bị tự động hóa chính xác.
|
Người mẫu |
Thông số chủ đề số liệu |
Đường kính ngoài của ống ΦD (mm) |
|
KQ2T02-M3G |
M3×0,5 |
2 |
|
KQ2T02-M5 |
M5×0,8 |
2 |
|
KQ2T23-M3G |
M3×0,5 |
3.2 |
|
KQ2T23-M5 |
M5×0,8 |
3.2 |
|
KQ2T04-M3G |
M3×0,5 |
4 |
|
KQ2T04-M5 |
M5×0,8 |
4 |
|
KQ2T04-M6 |
M6×1.0 |
4 |
|
KQ2T06-M5 |
M5×0,8 |
6 |
|
KQ2T06-M6 |
M6×1.0 |
6 |

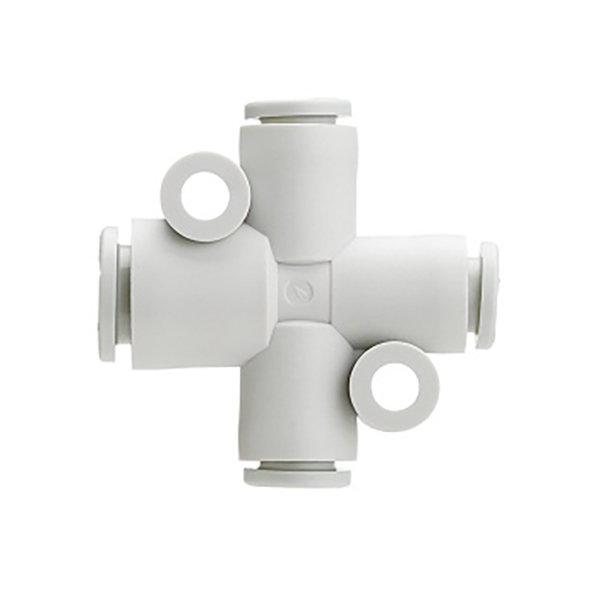

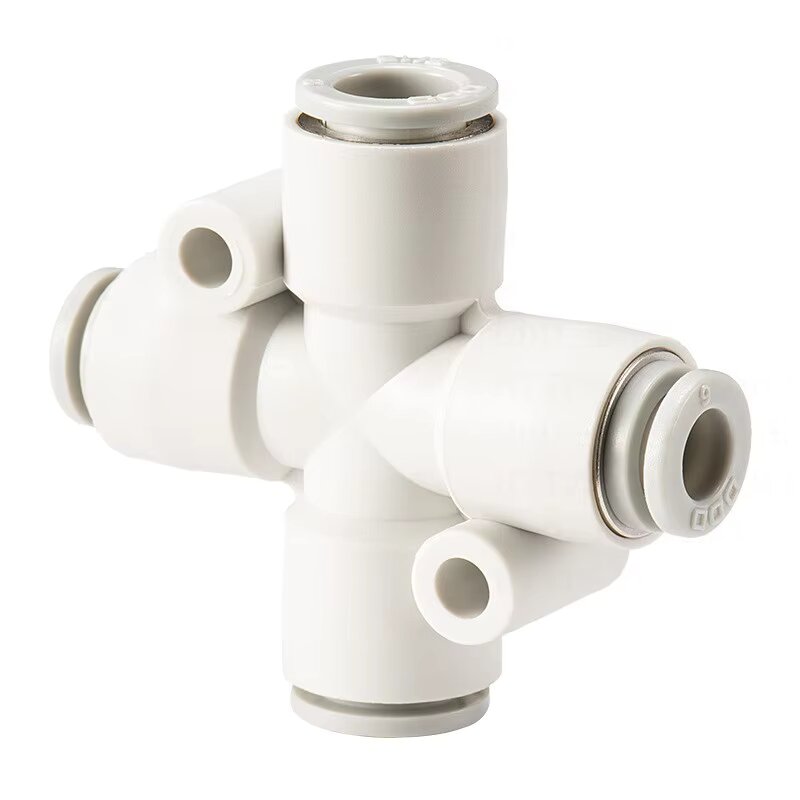

3.1 KQ2TW Đường kính chéo bằng nhau (4 cổng có cùng kích thước)
|
Người mẫu |
Đường kính ngoài của ống ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

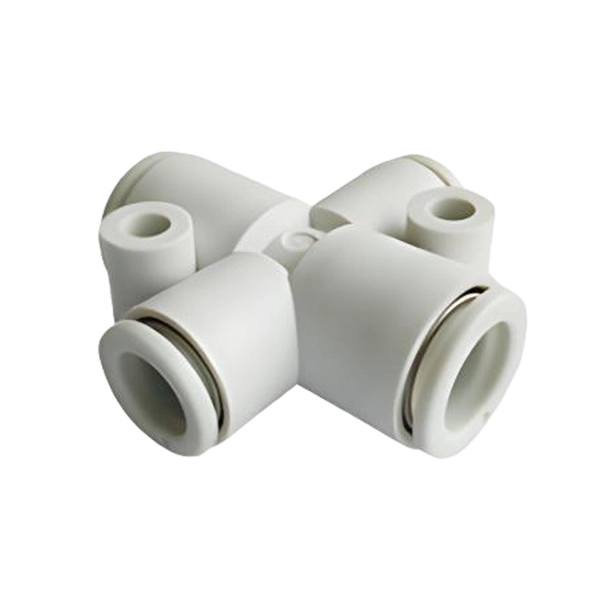

3.2 KQ2TX Giảm Lắp chéo (Loại 1)
|
Người mẫu |
Cổng ΦD ① (mm) |
Cổng ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY Giảm Lắp chéo (Loại 2)
|
Người mẫu |
Cổng ΦD ① (mm) |
Cổng ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Mục |
tham số |
|
Ống tương thích |
Ống PU, ống khí nén PA nylon |
|
Phạm vi áp suất làm việc |
-100kPa (chân không) ~ 1.0MPa (áp suất dương) |
|
Nhiệt độ hoạt động |
0oC ~ 60oC |
|
Phương thức kết nối |
Đẩy vào một chạm; Nhấn vòng nhả để tháo ống |
|
Vật liệu cốt lõi |
Thân PBT, càng thép không gỉ, gioăng cao su NBR |
• Phân nhánh nguồn không khí và chuyển hướng đường ống cho thiết bị sản xuất tự động
• Phân phối mạch khí nén cho cánh tay robot và hệ thống cốc hút chân không
• Phân phối không khí đa chiều cho vòng điều khiển khí nén xi lanh
• Kết nối đường ống nhỏ gọn và chuyển đổi đường kính cho hệ thống khí nén chính xác
• Tee có đường kính bằng nhau: Chọn KQ2Txx-00 cho đường ống 3 chiều có đường kính ống hoàn toàn đồng nhất
• Giảm Tee: Chọn KQ2T①-② cho đường ống có cùng đường kính cạnh và đường kính giữa khác nhau
• Áo ren: Chọn dòng KQ2Txx-01S (hệ đo lường Anh) / dòng M (hệ mét) để kết nối ren với van và xi lanh
• Phân phối chéo 4 chiều: Chọn dòng KQ2TW/TX/TY cho các tình huống yêu cầu phân nhánh đường ống bốn chiều
