Richge Technology chủ yếu tập trung vào sản xuất các phụ kiện thiết bị đóng cắt điện áp thấp, các bộ phận thiết bị đóng cắt điện áp cao và dòng máy cắt trong nhà/ngoài trời. Phần sau đây giới thiệu chuyên nghiệp về cầu dao SF6 để tham khảo.
Máy cắt SF6 là máy cắt cao áp sử dụng khí lưu huỳnh hexafluoride (SF6) làm môi trường cách điện và dập hồ quang, được sử dụng rộng rãi trong lĩnh vực truyền tải và phân phối của hệ thống điện.
• Hiệu suất cách nhiệt tuyệt vời: Độ bền cách nhiệt của khí SF6 gấp 2,5-3 lần không khí, giúp giảm đáng kể thể tích thiết bị.
• Khả năng dập hồ quang vượt trội: Độ dẫn cột hồ quang cao, thời gian hồ quang ngắn (2-2,5 chu kỳ) và khả năng cắt lớn (lên tới 80kA).
• Không gây cháy nổ: Khí SF6 không cháy, có độ an toàn cao.
• Tuổi thọ cao: Tuổi thọ điện có thể lên tới hơn 25 năm, chu kỳ bảo trì dài và tần suất bảo trì giảm.
1. Trong quá trình mở, các tiếp điểm chuyển động và tĩnh tách ra để tạo ra hồ quang, khiến khí SF6 bị phân hủy thành các nguyên tử S, F và các ion dương/âm ở nhiệt độ cao.
2. Các phân tử khí SF6 bắt giữ các electron tự do tạo thành các ion âm, làm giảm độ dẫn điện của cột hồ quang và đẩy nhanh quá trình dập tắt hồ quang.
3. Sau khi dập tắt hồ quang, khí sẽ khôi phục trạng thái cách nhiệt ban đầu.
Lưu thông khí:Áp dụng nguyên lý loại khí áp suất hoặc loại tự năng lượng, dòng khí được tạo ra thông qua năng lượng piston hoặc hồ quang để nhanh chóng dập tắt hồ quang và khôi phục lớp cách nhiệt.
| Thành phần |
Chức năng |
Tính năng |
| Phòng chữa cháy hồ quang |
Nơi hồ quang được tạo ra và dập tắt |
Được trang bị vòi phun và thiết bị áp suất bên trong |
| Hỗ trợ cách nhiệt |
Hỗ trợ và cách nhiệt |
Loại cột sứ hoặc vật liệu cách nhiệt composite |

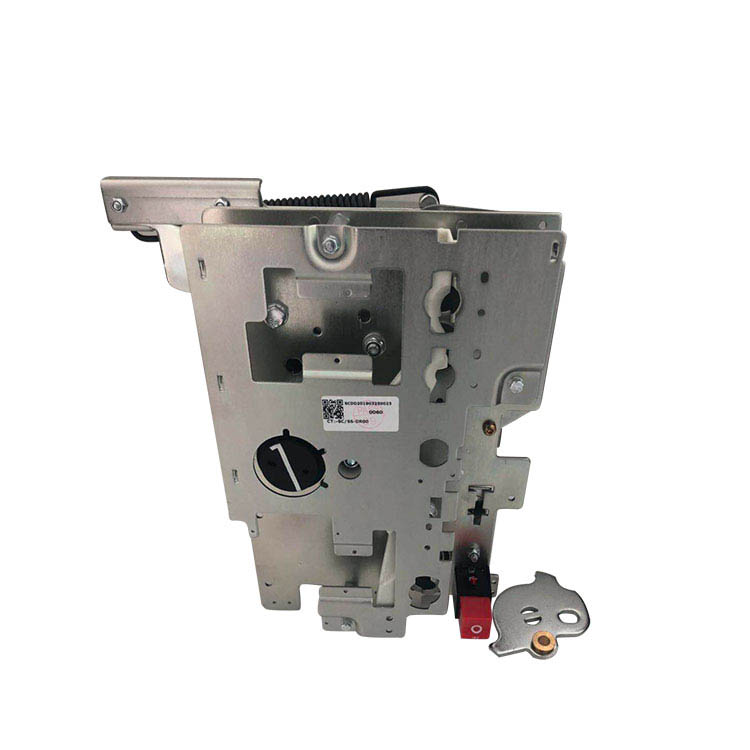

| Cơ chế vận hành |
Kiểm soát hoạt động đóng mở |
Lưu trữ năng lượng lò xo, cơ chế thủy lực hoặc nam châm vĩnh cửu |
| Hệ thống khí SF6 |
Lưu trữ và giám sát khí SF6 |
Bao gồm rơle mật độ, đồng hồ đo áp suất, van |
| Mạch dẫn điện |
Kết nối mạch |
Bao gồm các tiếp điểm, ngón tay tiếp xúc và dây dẫn |
| Vỏ bọc |
Bảo vệ các thành phần bên trong và mặt đất |
Làm bằng kim loại hoặc vật liệu cách nhiệt |

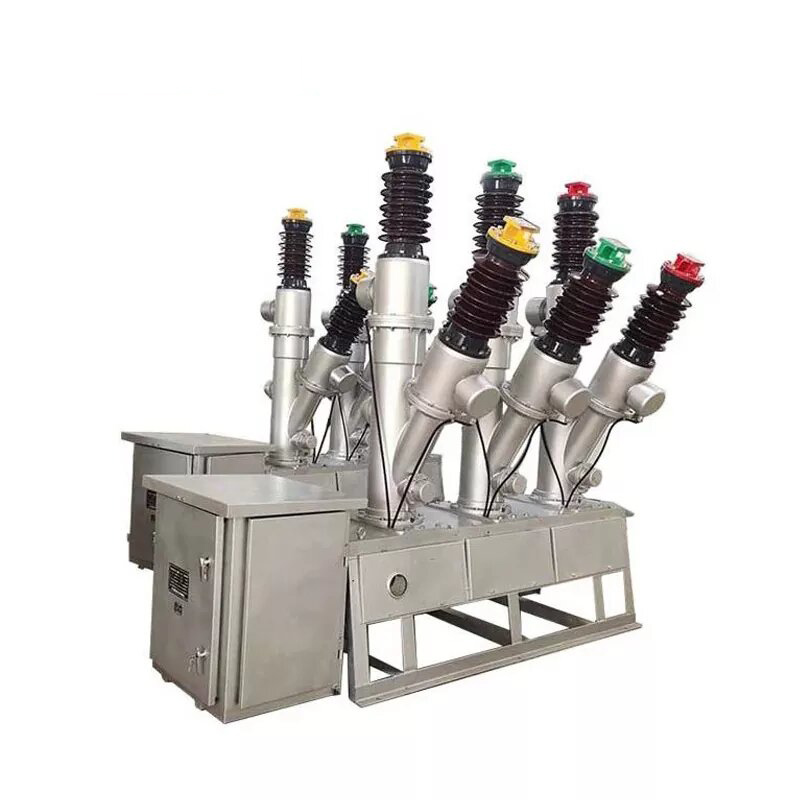

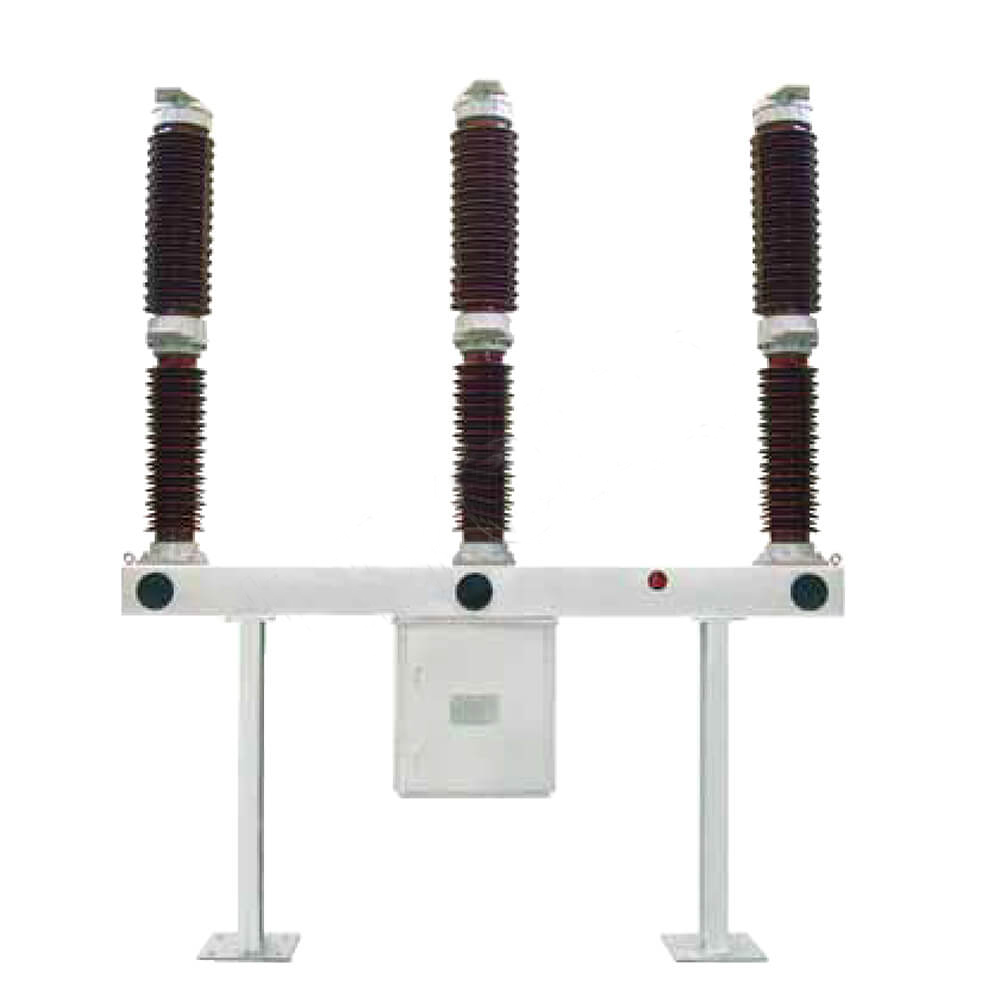

• Loại cột sứ: Ba pha độc lập, thể tích lớn, thích hợp cho những nơi ngoài trời (như loại FA4-550)
• Loại bể (loại bể sàn): Bể chung 3 pha, kết cấu nhỏ gọn, khả năng kháng chấn tốt, bảo trì dễ dàng
• Bộ ngắt mạch trong thiết bị điện kết hợp GIS: Tích hợp cầu dao cách ly, dao nối đất… trong vỏ kín
• Loại đơn áp: Chỉ có một áp suất bên trong buồng dập hồ quang, cấu tạo đơn giản, được sử dụng rộng rãi
• Loại áp suất kép: Với buồng khí áp suất cao và áp suất thấp, hiệu suất dập hồ quang tốt hơn nhưng cấu trúc phức tạp
| tham số |
Phạm vi điển hình |
Sự miêu tả |
| Điện áp định mức |
72,5kV~1100kV |
Các cấp tiêu chuẩn gồm 126kV, 252kV, 550kV, 800kV |
| Xếp hạng hiện tại |
1250A~5000A |
Được lựa chọn theo kịch bản ứng dụng |
| Dòng điện ngắn mạch định mức |
31,5ka ~ 63 |
Xác định khả năng cắt sự cố ngắn mạch |
| Dòng điện tạo ra ngắn mạch định mức |
80kA~160kA |
Phản ánh khả năng tạo ra dòng điện ngắn mạch |
| Áp suất khí SF6 |
0,4MPa ~ 0,7MPa (áp suất đo) |
Thay đổi với mô hình và nhiệt độ môi trường |
| Giờ mở cửa và đóng cửa |
20ms~60ms |
Ảnh hưởng trực tiếp đến sự ổn định của hệ thống |
| Cuộc sống phục vụ |
≥30 năm |
Tuổi thọ cơ học có thể lên tới hàng nghìn lần thao tác |
1. Hiệu suất cắt tuyệt vời: Có thể nhanh chóng dập tắt hồ quang, hầu như không tạo ra quá điện áp cắt và bảo vệ thiết bị và đường dây
2. Độ tin cậy cao: Cấu trúc kín giúp giảm tác động của môi trường bên ngoài, phù hợp với nhiều điều kiện khí hậu khắc nghiệt
3. Độ ồn thấp: Tiếng ồn hoạt động nhỏ hơn 85dB, cải thiện môi trường làm việc
4. Diện tích sàn nhỏ: Kết cấu nhỏ gọn, đặc biệt thích hợp cho các trạm biến áp đô thị và những nơi có không gian hạn chế
5. Mức độ thông minh cao: Có thể tích hợp hệ thống giám sát để theo dõi mật độ khí, nhiệt độ và trạng thái vận hành theo thời gian thực
• Hệ thống truyền tải điện: Bảo vệ và điều khiển đường dây siêu cao áp từ 500kV trở lên
• Trạm biến áp: Dùng làm thiết bị bảo vệ cho máy biến áp chính và thanh cái
• Lưới điện công nghiệp: Phân phối điện cao thế cho các trạm điện tự cung cấp tại các nhà máy, hầm mỏ lớn….
• Kết nối lưới năng lượng mới: Thiết bị bảo vệ cho trạm tăng áp tại các trang trại gió và nhà máy quang điện
• Lưới điện đô thị: Thành phần cốt lõi của thiết bị chuyển mạch GIS nhỏ gọn
• Sai số độ cao <1mm/m để đảm bảo độ ổn định của thiết bị
• Hệ thống nối đất hoàn hảo, điện trở nối đất <0,5Ω
• Phát hiện rò rỉ gas trước khi lắp đặt, tỷ lệ rò rỉ hàng năm phải <1‰
• Di tản xuống dưới 133Pa và giữ trong hơn 2 giờ, sau đó nạp khí SF6 đủ tiêu chuẩn sau khi xác nhận không có rò rỉ
• Áp suất nạp khí tuân thủ nghiêm ngặt các yêu cầu trong hướng dẫn sử dụng sản phẩm, sai số được kiểm soát trong phạm vi ±0,02MPa
• Thời gian đóng mở và điều chỉnh đồng bộ đáp ứng yêu cầu kỹ thuật
• Cơ chế hoạt động linh hoạt không bị kẹt
• Công tắc phụ chuyển mạch chính xác với phản hồi tín hiệu bình thường
Các hạng mục kiểm tra thường xuyên:
Xe đạp
Mục kiểm tra
Tiêu chuẩn
Hằng ngày
Áp suất và mật độ khí SF6
Trong phạm vi bình thường, không giảm rõ rệt
hàng tháng
Kiểm tra ngoại hình và các bộ phận kết nối
Không biến dạng, không có dấu vết phóng điện, không bị lỏng lẻo
Hàng quý
Cơ chế vận hành bôi trơn và kiểm tra con dấu
Hoạt động linh hoạt, không rò rỉ
Hàng năm
Phát hiện độ ẩm khí SF6
Hàm lượng nước <150ppm (20oC)
3-5 năm
Kiểm tra đặc tính cơ học và đo điện trở cách điện
Đạt tiêu chuẩn nhà máy
Chu kỳ đại tu
10-15 năm hoặc dòng điện cắt tích lũy đạt 4000kA
Thay thế các bộ phận lão hóa và tiến hành kiểm tra toàn diện
Bảo trì đặc biệt:
• Bổ sung gas: Khi áp suất giảm xuống giá trị báo động (thường thấp hơn 0,05MPa so với áp suất định mức), hãy bổ sung gas kịp thời
• Thay gas: Sau khi ngắt dòng điện sự cố nghiêm trọng, kiểm tra chất lượng gas và thay thế nếu cần thiết
• Hiệu chuẩn rơle mật độ: Tiến hành hiệu chuẩn 2-3 năm một lần
• SF6 nguyên chất không độc nhưng sản phẩm phân hủy hồ quang (như SO2, HF) lại độc hại nên cần thông gió trong quá trình bảo trì
• Tránh để khí tiếp xúc với da và đường hô hấp, mang thiết bị bảo hộ nếu cần thiết
• Trước tiên phải cắt điện, xác minh không có điện và nối đất trước khi bảo trì
• Giảm áp suất xuống mức áp suất bằng 0 trước khi giải phóng khí SF6
• Thông gió cưỡng bức trong hơn 15 phút sau khi mở thiết bị để đảm bảo khí bên trong được xả hết
• SF6 là khí nhà kính mạnh (giá trị GWP 23900), do đó lượng khí thải cần được kiểm soát chặt chẽ
• Khí thải phải được tái chế và xử lý, không được thải trực tiếp vào khí quyển
Với hiệu suất cách nhiệt và dập hồ quang tuyệt vời, máy cắt SF6 đã trở thành lựa chọn chủ đạo của thiết bị đóng cắt điện áp cao trong các hệ thống điện hiện đại, đặc biệt phù hợp với các kịch bản phân phối và truyền tải điện công suất lớn, cấp điện áp cao.
