Phụ kiện đẩy vào nam chạy bộ dòng KQ2Y

SOLH KQ2Y Series Male Run Tee Push-in Lắp | Dịch vụ kết nối khí nén Tee

Thương hiệu: SOLH của Richge Technology | Áo thun chạy bộ nam tương đương SMC KQ2Y (Tee dịch vụ) Lắp một chạm

1. Tổng quan về sản phẩm

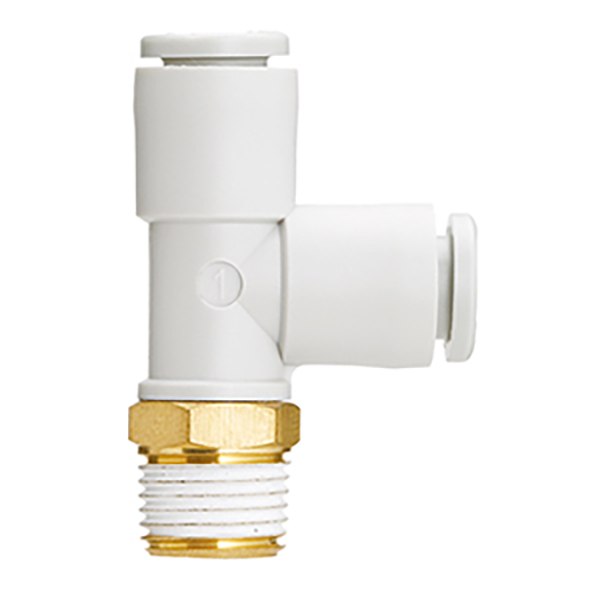

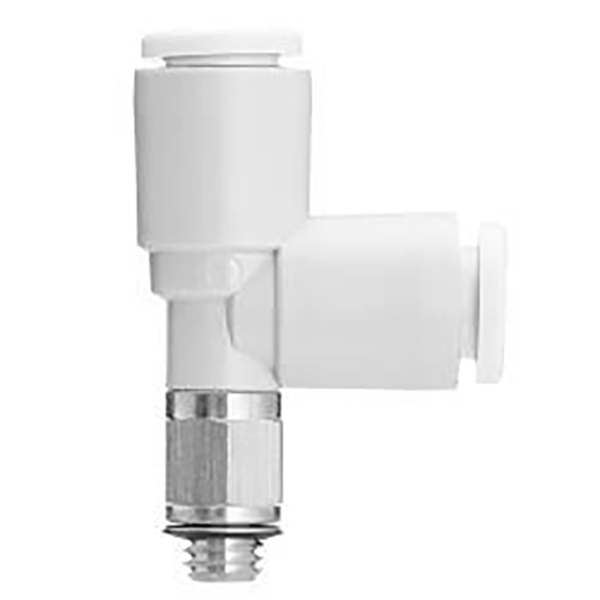

     KQ2Y là Male Run Tee (thường được gọi là Service Tee) thuộc dòng sản phẩm một chạm SOLH KQ2. Cấu hình cốt lõi của nó là1 đầu vào ren đực + 2 đầu ra dạng đẩy có đường kính bằng nhau. Nó phân nhánh hai ống khí trực tiếp từ cổng ren chính và là một trong những phụ kiện nhánh được sử dụng rộng rãi nhất trong hệ thống khí nén.

2. Quy tắc đặt tên Người mẫu

  Ví dụ phân tích mô hình:KQ2Y06-01AS
     KQ2: Phụ kiện đẩy vào thế hệ thứ hai dòng KQ2 (thân màu trắng)
     Y: Run Tee, tee nam ren chữ T (1 đầu vào ren, 2 đầu ra dạng đẩy)
     06: Đường kính ngoài của ống dùng cho ổ cắm đẩy vào: φ6mm
     01: Thông số ren đực (R18; hệ mét M3/M5/M6)
     A: Vòng đệm để lắp ráp và tháo gỡ nhiều lần; S: Chất bịt kín ren được bôi sẵn, không thể tái sử dụng; N: Mạ niken chống ăn mòn

  Ví dụ:KQ2Y04-M5A → Đầu vào ren đực M5, đầu ra đẩy vào kép φ4mm, vòng đệm.

3. Cấu trúc & tính năng cốt lõi

  3.1 Cấu Trúc Loại T (1 Vào, 2 Ra)

     • Đầu vào: Ren đực (Metric M / Imperial R), kết nối với van, bình khí và đường ống chính

     • Cửa hàng: 2 cổng đẩy có đường kính bằng nhau cho ống PU/nylon, kết nối không cần dụng cụ

     • Hỗ trợ cuối chủ đềXoay 360°. Hướng có thể được điều chỉnh tự do sau khi lắp để loại bỏ ứng suất xoắn trên ống.

  3.2 Ưu điểm chính

     • Thiết kế thân thiện với dịch vụ: Không cần cắt ống chính. Phân nhánh trực tiếp từ cổng ren để bổ sung và bảo trì mạch dễ dàng.

     • Nhỏ gọn và nhẹ: Thân máy bằng nhựa PBT + ren đồng mạ niken, dấu chân nhỏ và trọng lượng thấp.

     • Tương thích chân không: Hoạt động từ chân không -100kPa đến áp suất dương 1,0MPa, phù hợp với mạch chân không.

     • Hiệu suất bịt kín cao: Vòng đệm NBR. Miếng đệm loại A cho phép tháo rời nhiều lần; Chất bịt kín được phủ sẵn loại S ngăn ngừa rò rỉ.

     • Tháo ống dễ dàng: Nút nhả tròn. Nhấn để tháo ống mà không làm hỏng thành ngoài của ống.

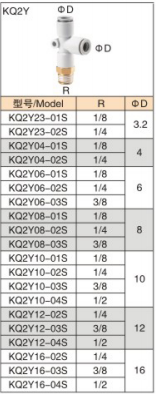

4. Danh sách Model & Thông số kỹ thuật

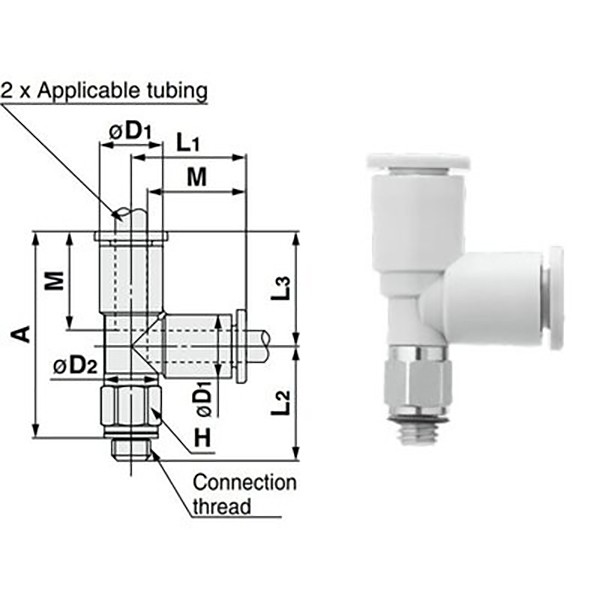

  4.1 Ren hệ mét (M3/M5/M6)

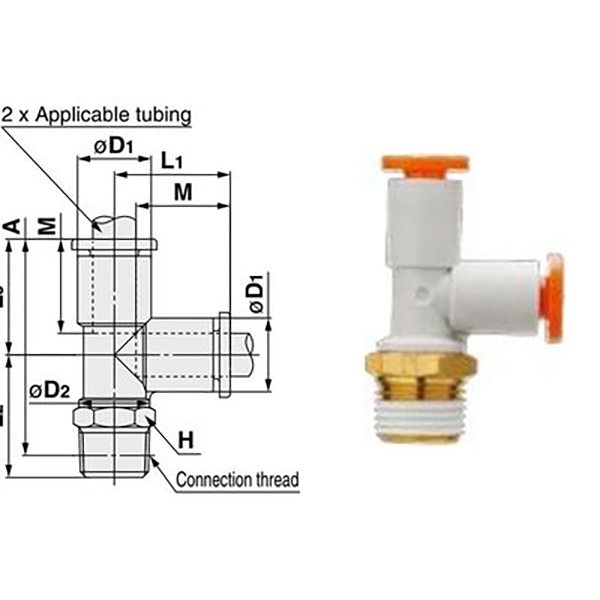

  4.2 Ren ống Imperial (R1/8 ~ R1/2, Tiêu chuẩn ngành)

5. Thông số kỹ thuật chung (Tiêu chuẩn dòng KQ2)

6. So sánh lựa chọn: KQ2Y vs KQ2D vs KQ2T

7. Hướng dẫn lựa chọn và lắp đặt

  Hướng dẫn lựa chọn

     • Nhánh từ van điện từ / cổng ren đực xi lanh → KQ2Y (ví dụ KQ2Y06-01AS)

     • Chia 1 thành 2 ở giữa ống, yêu cầu độ ồn thấp → KQ2D

     • Dự án phân chia góc vuông tiêu chuẩn, nhạy cảm với chi phí → KQ2T

  Ghi chú cài đặt

     • Cắt ống phẳng mà không có gờ. Chèn ống hoàn toàn cho đến khi bạn nghe thấy tiếng tách để tránh rò rỉ không khí.

     • Loại A (miếng đệm) có thể được tháo rời nhiều lần; Loại S (chất bịt kín phủ sẵn) cần được dán lại sau khi tháo rời.

     • Đối với các ứng dụng chân không, chọn Loại A có phớt NBR để duy trì mức chân không ổn định.

8. Ứng dụng điển hình

     • Nhánh đầu ra van điện từ: KQ2Y06-01AS lắp trên cổng R1/8 của van điện từ 5/2 chiều để cấp điện cho hai bình khí.

     • Điều khiển xi lanh đồng bộ: KQ2Y08-02AS trên cổng ren R1/4 chính để chia thành hai ống φ8 để truyền động đồng bộ xi lanh kép.

     • Trang bị thêm mạch chân không: Phân nhánh từ cổng ren chính của máy tạo chân không đến các cốc hút chân không, dễ dàng bảo trì và sửa đổi.
