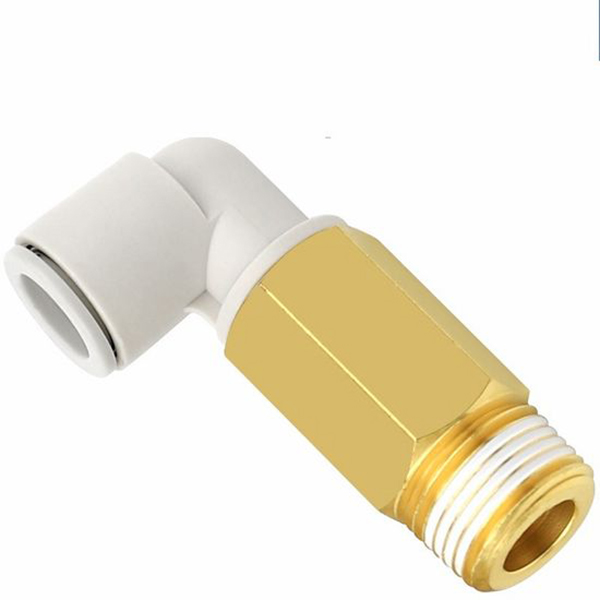

Thương hiệu: SOLH của Richge Technology | Khuỷu tay một chạm loại L mở rộng KQ2W
 |
 |
 |
Dòng KQ2W là khuỷu tay đẩy thân mở rộng loại L trong dòng lắp khí nén SOLH KQ2. Cấu trúc góc vuông 90°. Một đầu ren đực (ren côn R hệ thống / ren mịn hệ mét M), đầu còn lại để chèn ống khí nén PU/PA. Dòng sản phẩm này cũng bao gồm phiên bản mở rộng không thu gọn KQ2Wxx-99, cả hai đầu để kết nối ống nhằm kéo dài đường ống và tránh chướng ngại vật.
Lợi thế cốt lõi: Thiết kế thân mở rộng giải quyết các hạn chế về không gian lắp đặt và nhiễu cơ học. Cấu trúc một chạm, chèn và tháo ống không cần dụng cụ. Thân nhựa + phần ren bằng đồng, chống lão hóa, tương thích với mạch khí nén và chân không. Nhập khẩu trực tiếp dòng SMC KQ2W cho các dự án ở nước ngoài.
Định dạng: KQ2W □□ - □□S
KQ2W: Mã sê-ri cho khuỷu tay mở rộng loại L
□□: Đường kính ngoài của ống ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
Hậu tố:01S02S/03S/04S: Ren đực Imperial R (1/8",1/4",3/8",1/2")
M3GM5: Ren đực hệ mét M3×0.5 / M5×0,8
-99: Phiên bản mở rộng không thu gọn, cả hai đầu kết nối ống cùng đường kính, không có ren
|
Mục |
tham số |
|
Chất liệu thân máy |
Nhựa kỹ thuật PBT, chịu va đập cao |
|
Phần chủ đề |
Đồng thau mạ niken để chống gỉ |
|
Vật liệu đóng dấu |
Cao su nitrile NBR |
|
Ống tương thích |
Ống PU, ống khí nén PA nylon |
|
Áp suất làm việc |
0~1.0MPa, áp dụng cho chân không |
|
Nhiệt độ hoạt động |
-20oC ~ +60oC |
|
Phương thức kết nối |
Đẩy vào; nhấn vòng nhả để lắp hoặc tháo ống |

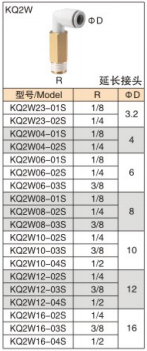

4.1 Phiên bản ren Imperial R (Chủ đề nam bằng đồng)
|
Người mẫu |
Chủ đề nam R |
ống ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |

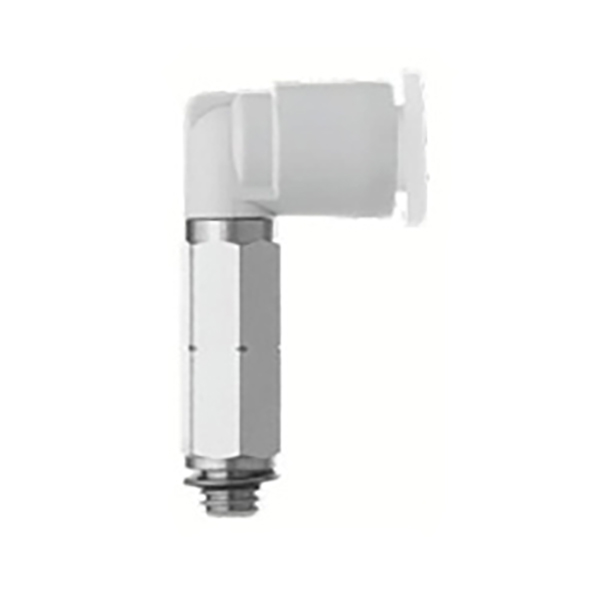

4.2 Phiên bản ren hệ mét M
|
Người mẫu |
Chủ đề nam |
ống ΦD |
|
KQ2W02-M3G |
M3×0,5 |
2 |
|
KQ2W02-M5 |
M5×0,8 |
2 |
|
KQ2W23-M3G |
M3×0,5 |
3.2 |
|
KQ2W23-M5 |
M5×0,8 |
3.2 |
|
KQ2W04-M3G |
M3×0,5 |
4 |
|
KQ2W04-M5 |
M5×0,8 |
4 |
|
KQ2W06-M5 |
M5×0,8 |
6 |

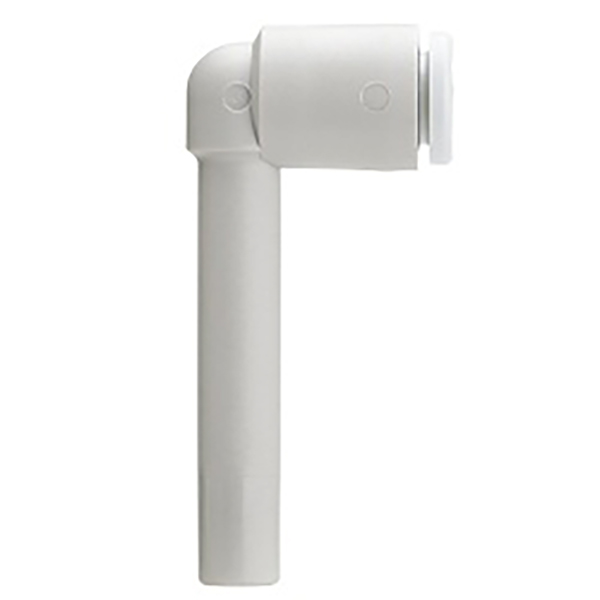

4.3 Phiên bản mở rộng không rút gọn (Tube to Tube, No Thread)
|
Người mẫu |
Cổng 1 ΦD |
Cổng 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Tránh nhiễu cơ học cho xi lanh, máy tạo chân không và van điện từ; mở rộng và chuyển hướng hướng đường ống
• Định tuyến ống mở rộng 90° cho mạch cốc hút chân không rô-bốt trong dây chuyền tự động hóa nhỏ gọn
• Thay thế trực tiếp cho SMC KQ2W ban đầu, thay thế nhập khẩu để giảm chi phí
• Cắt ống theo chiều dọc và phẳng, chèn hoàn toàn vào đáy để đảm bảo độ kín.
• Băng PTFE có thể được quấn bằng chỉ; không siết chặt các sợi chỉ quá mức để tránh làm nứt thân khớp nối.
• Tháo ống: nhấn vòng nhả màu trắng và kéo ống ra ngoài đồng thời.
