Phụ kiện đẩy khí nén dòng KQ2V

Phụ kiện nhánh L đẩy vào bằng khí nén dòng SOLH KQ2V | Tương đương với SMC KQ2V

Thương hiệu: SOLH của Richge Technology | Dòng đầu nối L khí nén một chạm KQ2V

1. Tổng quan về sản phẩm

     Dòng SOLH KQ2V là phụ kiện khí nén đẩy vào loại L có ren nam với nhiều biến thể nhánh. Được thiết kế để phân phối nguồn không khí và thay đổi hướng đường ống trong mạch khí nén. Có thể hoán đổi hoàn toàn với dòng SMC KQ2V. Được chế tạo bằng thân nhựa kỹ thuật màu trắng và sợi đồng mạ niken. Lắp ráp nhanh chóng mà không cần keo. Tương thích với ống khí nén PU & PA. Được triển khai rộng rãi trong máy móc tự động hóa, hệ thống gắp và đặt chân không và hệ thống đường ống xi lanh.

  Năm mô hình phụ cho các yêu cầu bố cục khác nhau:

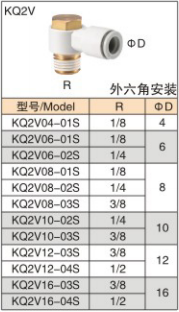

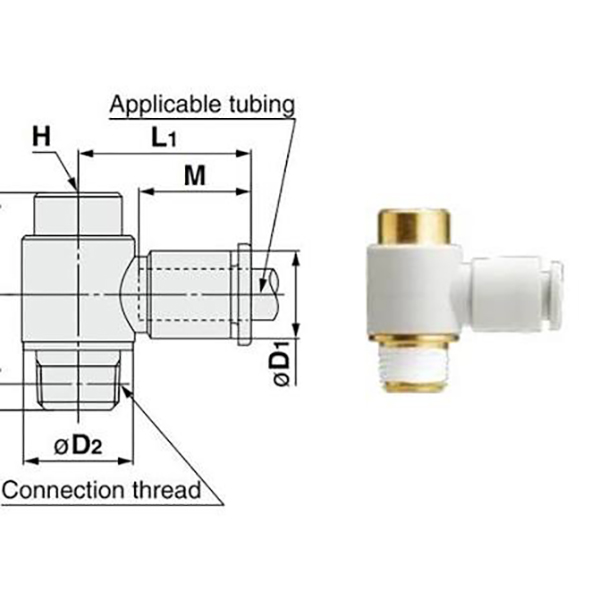

     KQ2V: Ổ cắm đơn loại L tiêu chuẩn, gắn lục giác bên ngoài, 1 vào 1 ra

     KQ2VS: Ổ cắm đơn loại L tiêu chuẩn, ổ cắm lục giác bên trong, 1 vào 1 ra

     KQ2VF: Đầu nối L có thể xếp tầng, ren R đực + ren Rc cái, có sẵn kết nối nối tiếp, 1 vào 1 ra

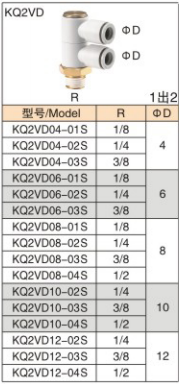

    KQ2VD: Đầu nối nhánh 1 đến 2 theo chiều dọc, một đầu vào ren đực, hai đầu ra ống có đường kính bằng nhau

     KQ2VT: Đầu nối nhánh 1 đến 3 theo chiều dọc, một đầu vào ren đực, ba đầu ra ống có đường kính bằng nhau

2. Giải thích mã mẫu

  Ví dụ: KQ2VD04-01S

      KQ2V = Mã cơ sở dòng

      D  T / S / F = Hậu tố cấu trúc

     D: Nhánh dọc 1 đến 2

     T: nhánh dọc 1 đến 3

     S: Khuỷu tay L lục giác bên trong

      F: Khuỷu tay chữ L có thể xếp tầng

     Không có hậu tố: Khuỷu tay chữ L tiêu chuẩn lục giác bên ngoài

     04 = Đường kính ngoài ống ΦD: 4mm

     01S = Ren nam R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Bảng tóm tắt thông số kỹ thuật

4. Điều kiện vật liệu và vận hành

5. Tính năng của mô hình con

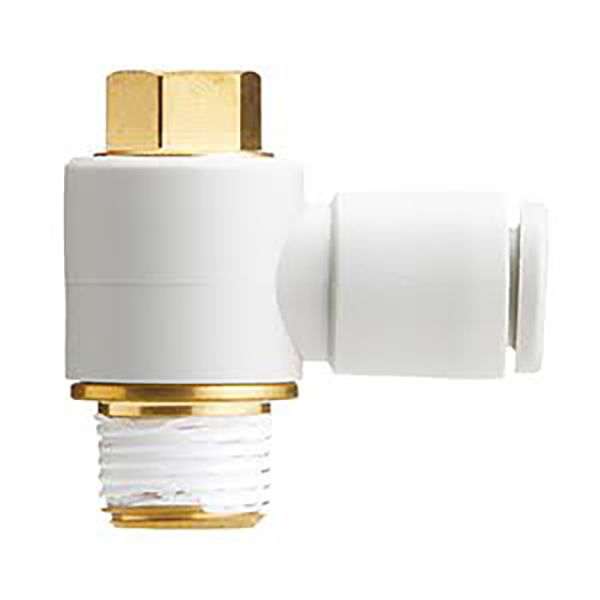

     • KQ2V (Khuỷu tay lục giác chữ L bên ngoài): Khuỷu tay chữ L tiêu chuẩn có đầu ren lục giác bên ngoài để siết chặt cờ lê. Loại cơ bản được sử dụng rộng rãi nhất, hỗ trợ ống kích thước lớn tối đa Φ16.

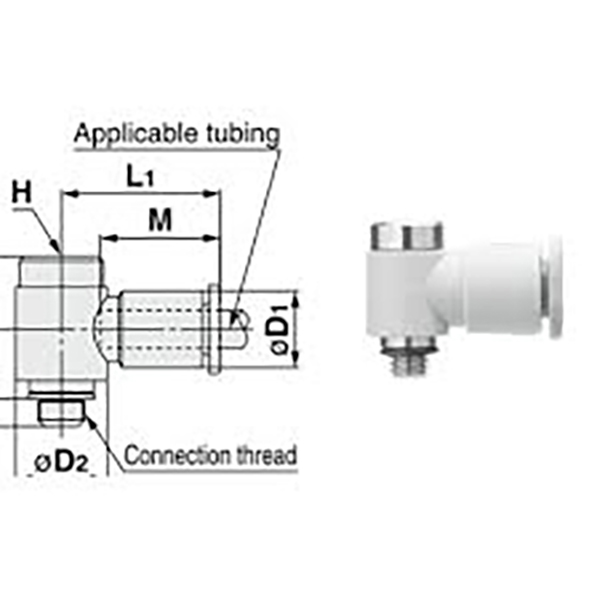

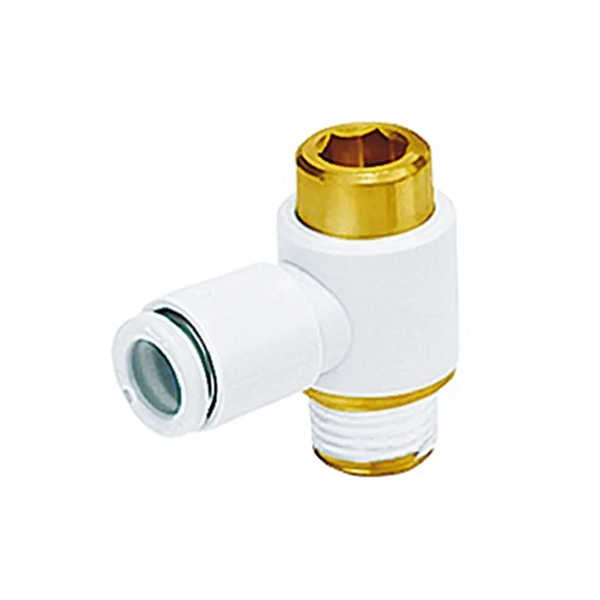

     • KQ2VS (Khuỷu tay lục giác L bên trong): Lục giác bên trong đối diện tại cổng ren. Được thiết kế cho không gian lắp đặt hẹp. Biến thể ren nhỏ M5 phù hợp với hình trụ thu nhỏ.

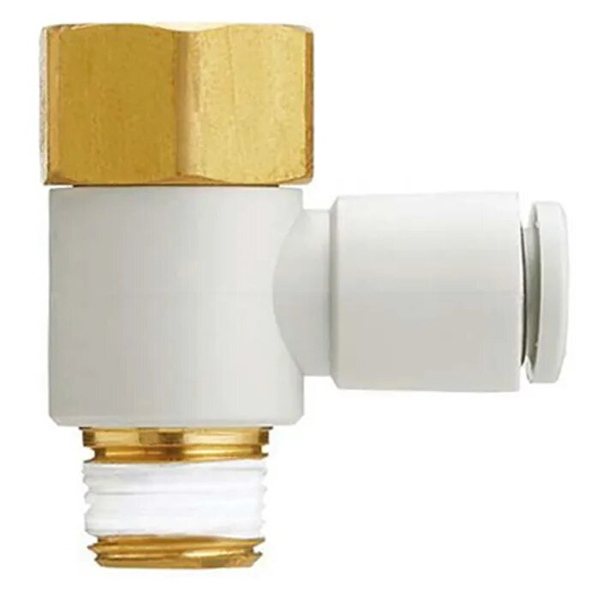

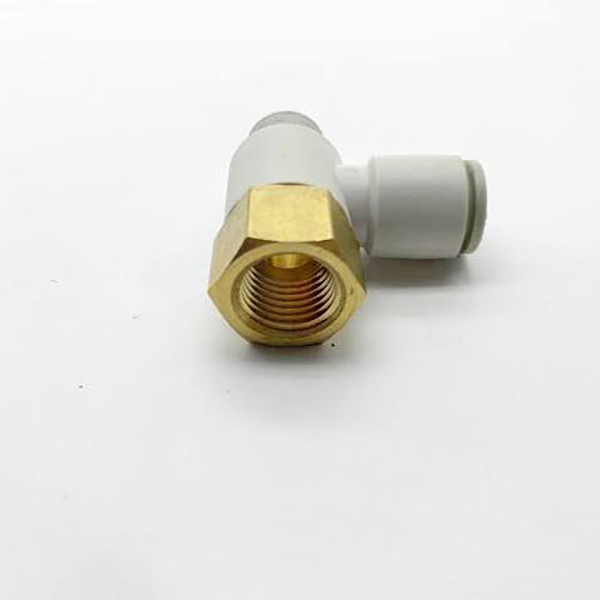

     • KQ2VF (Khuỷu tay chữ L có thể xếp tầng): Được trang bị ren R nam và ren Rc nữ. Nhiều phụ kiện có thể được kết nối nối tiếp để phân nhánh nhiều đường, giảm yêu cầu đối với các khối đa dạng.

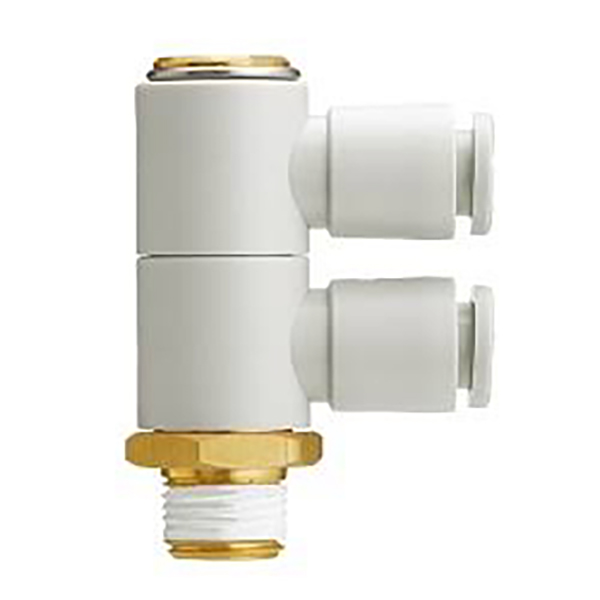

     • KQ2VD (Nhánh dọc 1 đến 2): Cửa hút gió đơn, chia theo chiều dọc thành hai cửa thoát khí bằng nhau. Phân phối không khí 1 vào 2 ra nhỏ gọn, giảm tổng số lượng phụ kiện.

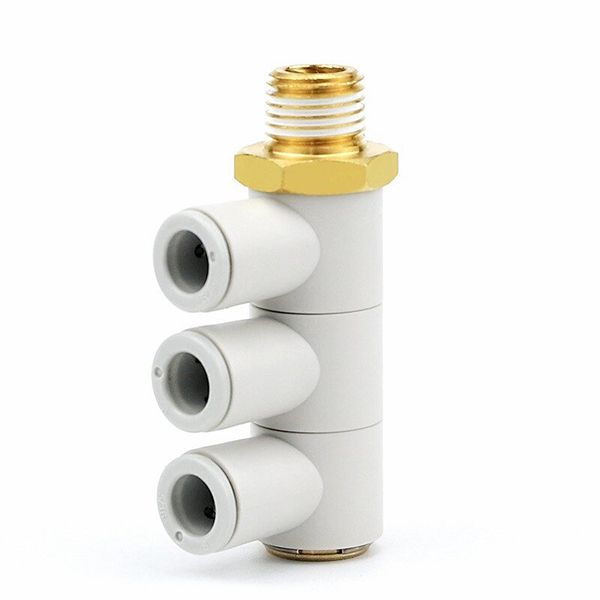

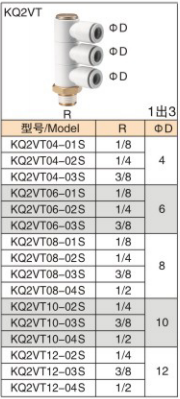

     • KQ2VT (Nhánh dọc 1 đến 3): Cửa hút gió đơn, chia theo chiều dọc thành ba cửa thoát khí bằng nhau. Ống dẫn khí mini, thường được sử dụng để phân phối khí nhiều cốc hút trong tự động hóa.

6. Hướng dẫn cài đặt

     •  Cắt đầu ống vuông góc và bằng phẳng. Chèn ống thẳng vào khớp nối cho đến khi bạn nghe thấy tiếng “tách” để xác nhận đã khóa.

     •  Tháo ống: Nhấn vòng đệm màu trắng vào khớp nối và đồng thời kéo ống ra ngoài.

     •  Quấn băng PTFE vào các sợi chỉ. Chỉ thắt chặt ở phần lục giác; không bao giờ tác dụng mô-men xoắn lên thân nhựa để tránh bị nứt.

     •  Đối với dòng KQ2VF trong kết nối nối tiếp, hãy đảm bảo bịt ren thích hợp để tránh rò rỉ không khí.

7. Kịch bản ứng dụng

     • Máy móc tự động hóa

     • Hệ thống cốc hút chân không robot

     • Phân phối nguồn khí cho xi lanh khí nén

     • Mạch khí nén trên dây chuyền sản xuất

     • Máy đóng gói & mạch khí thử nghiệm
