KQ2R Push Fit Nắp cuối nữ bằng nhựa

Bộ giảm tốc dòng SOLH KQ2R Lắp thẳng | Khớp nối ống có đường kính khác nhau

Thương hiệu: SOLH của Richge Technology | SMC KQ2R Tương đương giảm lắp khí nén một chạm thẳng

1. Tổng quan về sản phẩm

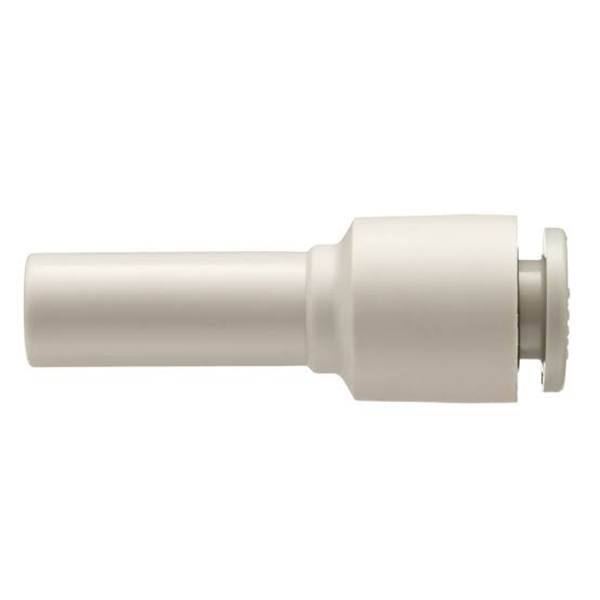

     KQ2R là một khớp nối đẩy thẳng thu gọn trong dòng KQ2, còn được gọi là khớp nối ống có đường kính khác nhau. Nó được thiết kế đặc biệt để kết nối nội tuyến hai ống khí có đường kính ngoài khác nhau, một trong những phụ kiện khử được sử dụng phổ biến nhất trong hệ thống khí nén.

2. Giải thích mô hình và cấu trúc

  Ví dụ về mẫu: KQ2R06-08
     KQ2: Dòng phụ kiện một chạm thế hệ thứ 2 của SMC
     R: Giảm tốc, giảm cấu trúc thẳng
     06: Đường kính ngoài của cổng ① (mm, Φ6mm)
     08: Đường kính ngoài của ống cổng ② (mm, Φ8mm)

  Đặc điểm kết cấu

     • Cả hai đầu đều sử dụng cổng một chạm KQ2 tiêu chuẩn; một đầu dành cho ống OD nhỏ và đầu còn lại dành cho ống OD lớn với kênh dòng thẳng bên trong, thực hiện kết nối nội tuyến cho ống có đường kính khác nhau.

     • Chuyển tiếp thon gọn bên trong kênh, độ giảm áp suất thấp hơn so với cụm tách rời (khớp thẳng + bộ giảm tốc riêng). Lý tưởng cho các mạch khí nén nhạy cảm với dòng chảy và giảm áp suất.

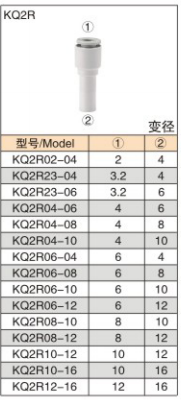

3. Bảng thông số kỹ thuật đầy đủ

4. Thông số kỹ thuật chung (Tương thích với toàn bộ dòng KQ2)

5. Nguyên tắc lựa chọn và vận hành

   Quy tắc lựa chọn: Chọn KQ2R để kết nối nội tuyến hai ống OD khác nhau, không cần thêm phụ kiện kết hợp.

     • Đầu ống phải được cắt phẳng và không có gờ. Chèn ống hoàn toàn cho đến khi nghe thấy tiếng “tách” để tránh rò rỉ không khí.

     • Để tháo: ấn vòng đệm vào cổng và kéo ống ra ngoài; không kéo bằng vũ lực.

     • Giảm áp suất tăng khi chênh lệch đường kính lớn hơn. Ưu tiên các mẫu có chênh lệch đường kính nhỏ trong điều kiện dòng chảy cao.

6. Kịch bản ứng dụng điển hình

     • Chuyển đổi đường kính ống: Chuyển đổi ống Φ8 chính thành ống Φ6 thông qua KQ2R06-08 để phù hợp với các xi lanh có kích thước khác nhau mà không cần bộ điều hợp bổ sung.

     • Trang bị thêm máy: Nối ống Φ6 của thiết bị cũ với ống Φ8 của máy mới để tương thích, không cần thay thế toàn bộ ống.

     • Kết nối mạch chân không: Ghép các đường chân không có đường kính khác nhau. Thiết kế rò rỉ thấp duy trì mức chân không ổn định.
