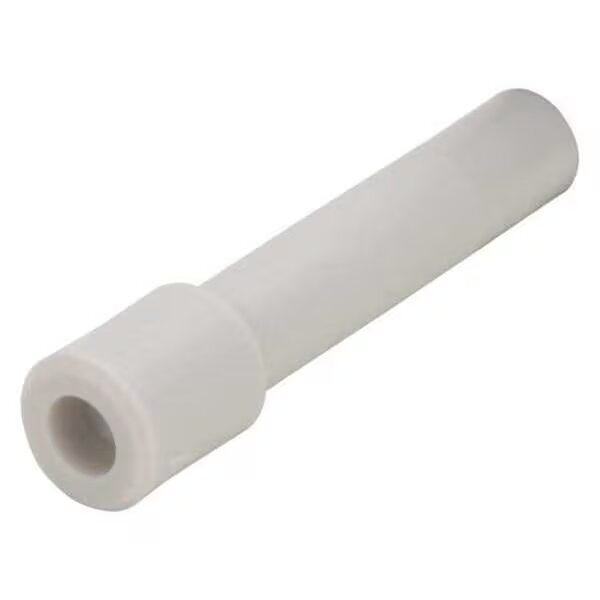

KQ2P Push Fit Nắp cuối nữ bằng nhựa

Ổ cắm cắm vào dòng SOLH KQ2P | Nút chặn ống khí nén KQ2

Thương hiệu: SOLH của Richge Technology | Đầu cắm ống đẩy tương thích SMC KQ2P dành cho phụ kiện một chạm KQ2

1. Tổng quan về sản phẩm

     KQ2P là phích cắm chuyên dụng dành cho phụ kiện một chạm dòng SOLH KQ2. Nó chèn trực tiếp vào đầu vào ống của phụ kiện KQ2 để bịt kín tạm thời hoặc vĩnh viễn các cổng ống, đóng khớp nối không tải và kiểm tra áp suất. Không có công cụ và plug-and-play.

2. Quy tắc đặt tên mã mẫu

   Định dạng: KQ2P-XX
     KQ2P: Mã sê-ri, phích cắm ống đẩy
     XX: Đường kính ngoài của ống phù hợp (mm)
  Các mô hình phổ biến:
     KQ2P-04 → ống Φ4
     Ống KQ2P-06 → Φ6 (được sử dụng rộng rãi nhất)
     KQ2P-08 → ống Φ8
     Ống KQ2P-10 → Φ10
     Ống KQ2P-12 → Φ12
  KQ2P-23 → ống mỏng Φ3,2

3. Thông số kỹ thuật chính

4. Sự khác biệt quan trọng: KQ2P và KQ2C

5. Lưu ý khi cài đặt và sử dụng

     • Đảm bảo cổng ống phẳng và không có gờ, đẩy phích cắm hoàn toàn vào để bịt kín; không cần băng PTFE.

     • Tháo phích cắm: kẹp gốc phích cắm và rút trực tiếp ra. Không cần cổ phát hành.

     • Hạn chế chân không: niêm phong tốt trong điều kiện làm việc chung. Không thích hợp để giữ chân không lâu dài, có thể xảy ra rò rỉ nhỏ.

     • Áp suất tối đa 1MPa. Quá áp và sốc áp suất đều bị cấm.

6. Hướng dẫn tuyển chọn

     • Φ4 ống nhỏ → KQ2P-04

     • Tiêu chuẩn Φ6 → KQ2P-06 (lựa chọn đầu tiên)

     • Lưu lượng cao Φ8 / Φ10 → KQ2P-08 / KQ2P-10

     • Chỉ chống bụi bên ngoài → Nắp bảo vệ KQ2C
