Đầu nối thẳng dòng KQ2N

Các phụ kiện đẩy thẳng kiểu thân KQ2N là các đầu nối khí nén một chạm được thiết kế để thay thế dạng thả vào cho dòng SMC KQ2N. Với các biến thể ren ngoài, thân có đường kính bằng nhau và thân thu nhỏ, những phụ kiện này hỗ trợ lắp ráp ống nhanh chóng mà không cần dụng cụ cho ống PU và PA. Thích hợp cho cả đường ống khí nén và đường ống chân không trong thiết bị tự động hóa, xử lý robot và các ứng dụng cố định khí nén. Thân PBT kết hợp với các sợi đồng thau mạ niken mang lại khả năng bịt kín ổn định trong nhiệt độ làm việc 0oC ~ 60oC.

Gửi yêu cầu

Mô tả Sản phẩm

Đầu nối thẳng dòng SOLH KQ2N | Đầu nối thẳng bằng khí nén loại thân

Thương hiệu: SOLH của Richge Technology | Lắp một chạm thân thẳng tương đương SMC KQ2N

1. Tổng quan về sản phẩm

KQ2N là phụ kiện khí nén thẳng kiểu thân cây. Một đầu là ren hoặc cuống đực, đầu còn lại lắp ống dẫn khí PU/PA. Nó là sự thay thế trực tiếp cho các phụ kiện một chạm dòng SMC KQ2N. Được sử dụng rộng rãi trong các mạch khí nén và đường ống chân không. Cài đặt không cần dụng cụ, chỉ cần nhấn vòng đệm để lắp hoặc tháo ống nhanh chóng.

Bốn loại cấu trúc có sẵn:

Loại thân ren đực (ren M: M5)

Loại cuống ren đực (Ren côn Imperial R: 1/8,1/4,3/8)

• Thân thẳng có đường kính bằng nhau (hậu tố -99): cả hai đầu có cùng thân OD

• Giảm độ khớp thẳng của thân: hai thân có đường kính ngoài khác nhau để chuyển đổi kích thước

2. Giải thích mã mẫu

Ví dụ: KQ2N04-M5

• KQ2N: Mã dòng, loại thân thẳng

• 04: Đường kính ngoài của ống Φ4mm ở phía đẩy vào

• M5/01S/02S: Thông số ren đực

• -99: Khớp nối thẳng thân có đường kính bằng nhau

• 04-06: Giảm lắp thân xe, ①Φ4 → ②Φ6

Đoạn mã	Sự miêu tả
KQ2N	Mã sê-ri: Phụ kiện đẩy thẳng loại thân
04/06/08/10/12/16	Đường kính ngoài của ống ΦD (mm)
M5	Sợi chỉ nam theo hệ mét M5×0,8
01S/02S/03S	Ren côn Imperial R: R1/8, R1/4, R3/8
-99	Đường kính thân thẳng bằng nhau, cả hai đầu giống nhau OD
Hai chữ số, ví dụ:04-06	Giảm lắp thân: ① OD đầu vào, ② OD đầu ra

3. Thông số kỹ thuật chính

Mục	tham số
Ống áp dụng	Ống polyurethane PU, ống nylon PA
Áp suất vận hành	0 ~ 1.0MPa, tương thích với mạch áp suất âm chân không
Nhiệt độ hoạt động	0oC ~ +60oC
Vật liệu cơ thể	Thân nhựa; Phần ren bằng đồng mạ niken, chống ăn mòn
Hiệu suất niêm phong	Niêm phong chủ đề tuyệt vời
Phương thức kết nối	Đẩy vào; vòng đệm báo chí để tháo ống

4. Danh sách mẫu đầy đủ

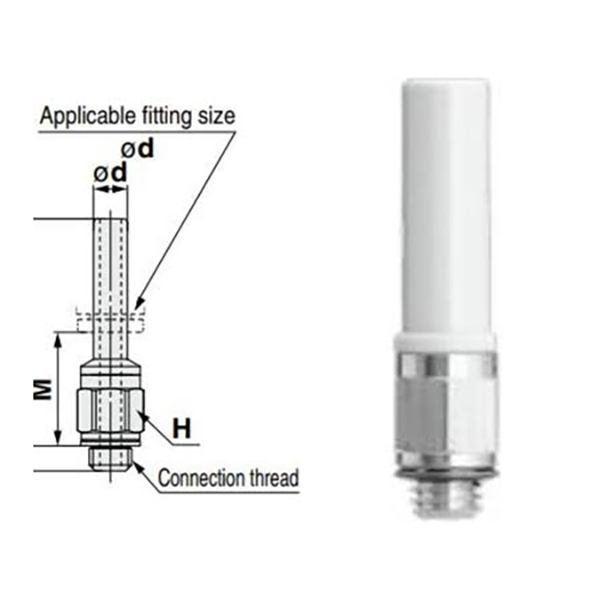

4.1 Phiên bản ren nam số liệu M

Người mẫu	Chủ đề	ống ΦD
KQ2N04-M5	M5×0,8	Φ4
KQ2N06-M5	M5×0,8	Φ6

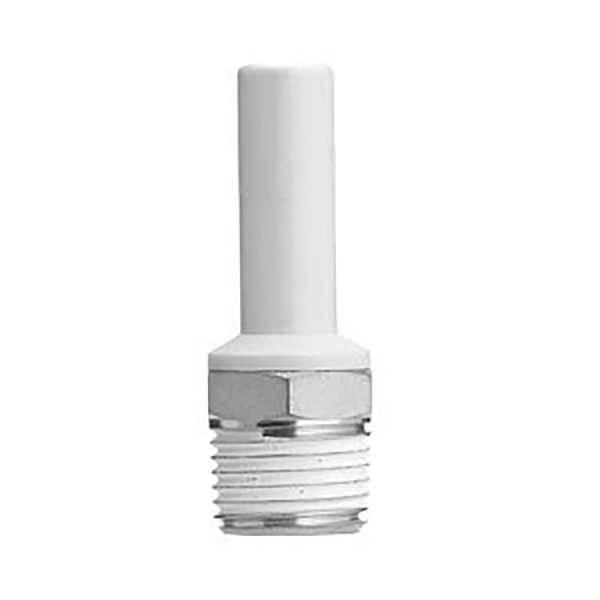

4.2 Phiên bản ren nam Imperial R Taper

Người mẫu	Chủ đề R	ống ΦD
KQ2N04-01S	R1/8	Φ4
KQ2N06-01S	R1/8	Φ6
KQ2N06-02S	R1/4	Φ6
KQ2N08-02S	R1/4	Φ8
KQ2N08-03S	R3/8	Φ8
KQ2N10-03S	R3/8	Φ10

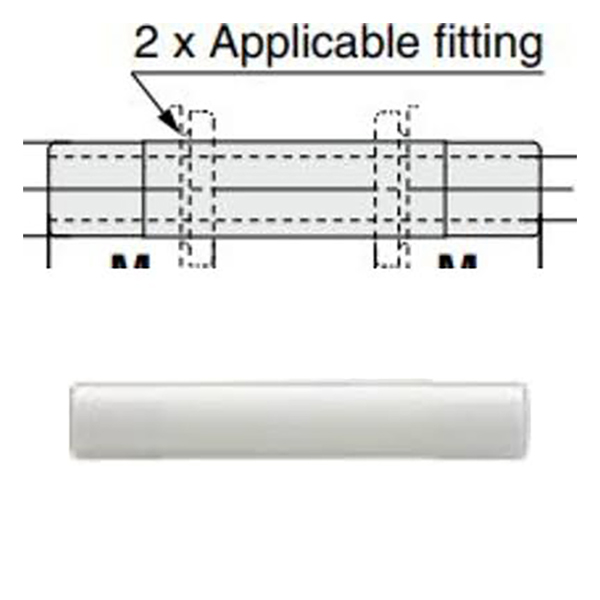

4.3 Đường kính bằng nhau Thân thẳng (Dòng -99)

Người mẫu	ΦD
KQ2N04-99	Φ4
KQ2N06-99	Φ6
KQ2N08-99	Φ8
KQ2N10-99	Φ10
KQ2N12-99	Φ12
KQ2N16-99	Φ16

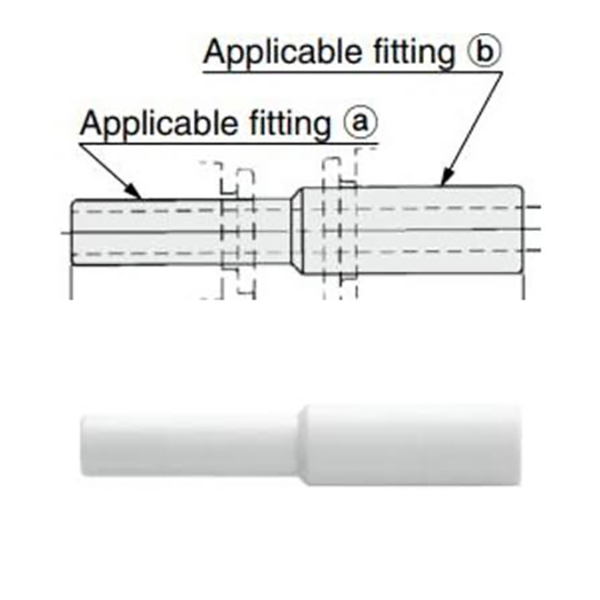

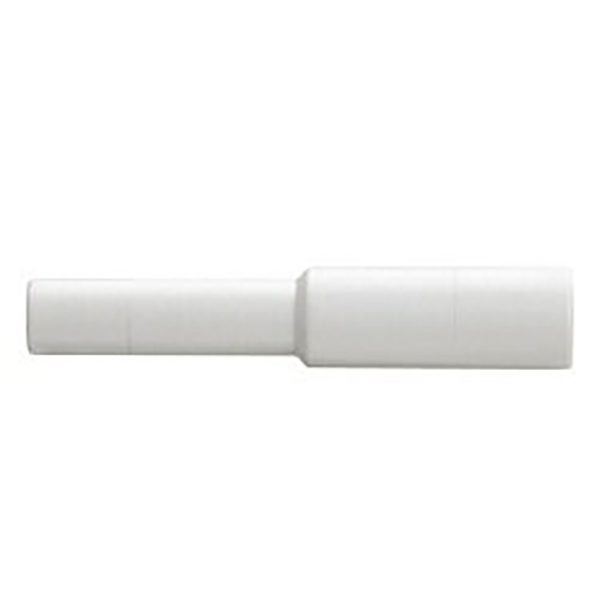

4.4 Giảm lắp thẳng thân

Người mẫu	① Thân OD	② Thân OD
KQ2N04-06	Φ4	Φ6
KQ2N06-08	Φ6	Φ8
KQ2N08-10	Φ8	Φ10
KQ2N10-12	Φ10	Φ12
KQ2N12-16	Φ12	Φ16

5. Tính năng cốt lõi

Thân bằng nhựa có ren bằng đồng mạ niken để chống ăn mòn và bịt kín ren đáng tin cậy

• Tương thích với ống khí polyurethane PU và ống nylon PA

Áp suất làm việc định mức 0 ~ 1.0MPa, thích hợp cho mạch áp suất âm chân không

• Phạm vi nhiệt độ hoạt động: 0oC ~ +60oC

• Lắp ráp đơn giản: giữ cho đầu ống trơn tru và chèn trực tiếp; nhấn vòng đệm phía trước để kéo ống ra để tháo rời

6. Kịch bản ứng dụng

Máy móc tự động hóa, cánh tay robot, hệ thống hấp phụ chân không, thiết bị khí nén, đường ống máy nén khí. Thay thế trực tiếp cho các phụ kiện dòng SMC KQ2N nhập khẩu.
