Thương hiệu: SOLH của Richge Technology | Phụ kiện Tee khí nén một chạm loại Y KQ2D
 |
 |
 |
Dòng KQ2D là loại khớp nối đẩy vào hình chữ Y thuộc dòng sản phẩm khớp nối một chạm bằng khí nén KQ2 đầy đủ SOLH. Áp dụng thiết kế đẩy để kết nối không cần dụng cụ, nó chia tách một nguồn không khí thành hai mạch không khí song song một cách hiệu quả cho các hệ thống khí nén tự động hóa.
Phân loại kết cấu: Cấu trúc 1 trong 2 đầu ra chia đôi hình chữ Y, có ba loại: ống chữ Y có đường kính bằng nhau, chữ T ren R côn hệ Anh và chữ T chữ M mịn theo hệ mét.
Chất liệu & Khả năng tương thích: Thân PBT cường độ cao, vấu giữ bằng thép không gỉ, vòng đệm cao su nitrile NBR. Tương thích với ống polyurethane PU và ống nylon PA, mục đích kép cho đường ống áp suất dương và chân không áp suất âm.

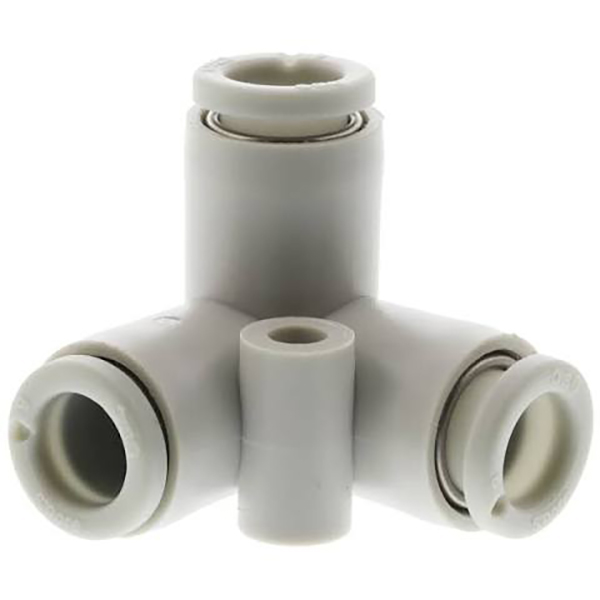

2.1 Đường kính bằng nhau Y Tee (KQ2Dxx-00, 3 chiều không có ren cùng kích thước)
Tất cả ba cổng đều sử dụng đường kính ống giống hệt nhau, thiết kế không có ren để phân phối không khí cân bằng 1 đến 2 trong các hệ thống đường ống có cùng thông số kỹ thuật.
|
Người mẫu |
Đường kính ngoài của ống ΦD (mm) |
|
KQ2D04-00 |
4 |
|
KQ2D06-00 |
6 |
|
KQ2D08-00 |
8 |
|
KQ2D10-00 |
10 |
|
KQ2D12-00 |
12 |

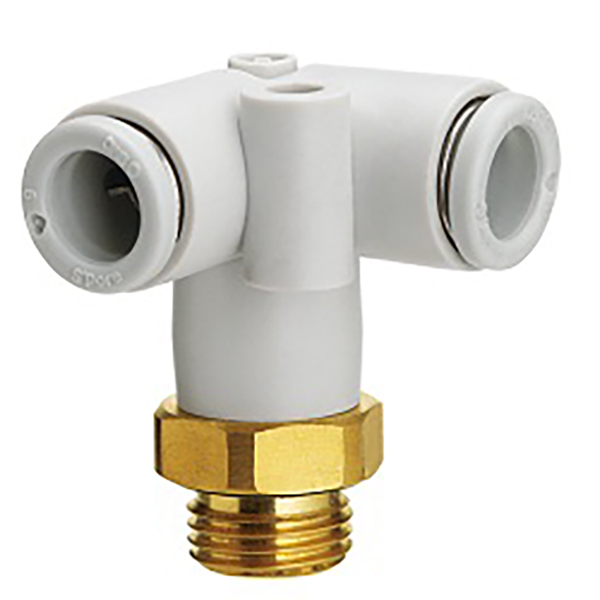

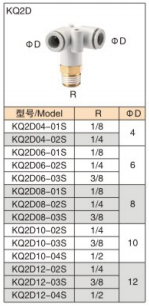

2.2 Imperial Taper Male Thread RY Y Tee (Đầu vào ren dưới cùng, Đầu ra ống kép)
Ren nam côn R đế dưới dành cho đầu vào nguồn không khí, hai cổng đẩy song song trên cùng để kết nối ống, thích hợp cho việc lắp đặt ren và phân nhánh nguồn không khí cố định.
|
Người mẫu |
Thông số chủ đề R |
Đường kính ngoài của ống ΦD (mm) |
|
KQ2D04-01S |
R1/8 |
4 |
|
KQ2D04-02S |
R1/4 |
4 |
|
KQ2D06-01S |
R1/8 |
6 |
|
KQ2D06-02S |
R1/4 |
6 |
|
KQ2D06-03S |
R3/8 |
6 |
|
KQ2D08-01S |
R1/8 |
8 |
|
KQ2D08-02S |
R1/4 |
8 |
|
KQ2D08-03S |
R3/8 |
8 |
|
KQ2D10-02S |
R1/4 |
10 |
|
KQ2D10-03S |
R3/8 |
10 |
|
KQ2D10-04S |
R1/2 |
10 |
|
KQ2D12-02S |
R1/4 |
12 |
|
KQ2D12-03S |
R3/8 |
12 |
|
KQ2D12-04S |
R1/2 |
12 |

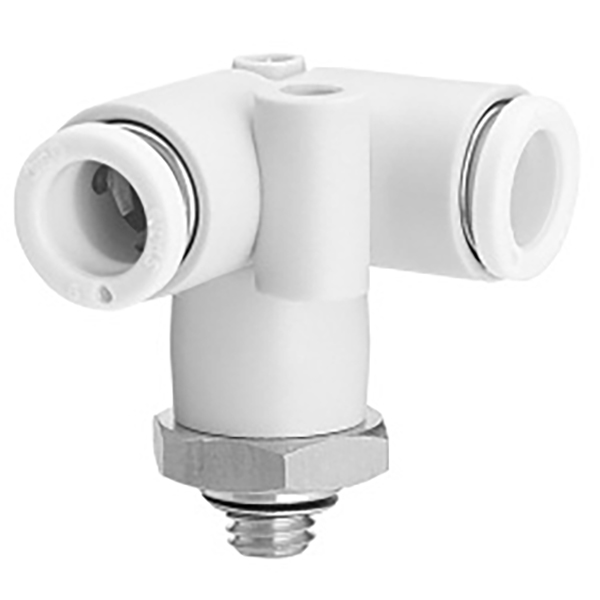

2.3 Sợi chỉ nam tốt theo hệ mét M Y Tee (Đầu vào ren dưới M, Đầu ra ống kép)
Ren nam mảnh có độ chính xác cao theo hệ mét, cấu trúc nhỏ gọn dành cho mô-đun khí nén thu nhỏ và đường ống thiết bị tự động hóa không gian nhỏ.
|
Người mẫu |
Thông số chủ đề số liệu |
Đường kính ngoài của ống ΦD (mm) |
|
KQ2D04-M5 |
M5×0,8 |
4 |
|
KQ2D04-M6 |
M6×1.0 |
4 |
|
KQ2D06-M5 |
M5×0,8 |
6 |
|
KQ2D06-M6 |
M6×1.0 |
6 |
|
Mục |
tham số |
|
Ống tương thích |
Ống polyurethane PU, ống khí nén PA nylon |
|
Phạm vi áp suất làm việc |
Chân không -100kPa ~ Áp suất dương 1,0MPa |
|
Nhiệt độ hoạt động |
0oC ~ 60oC |
|
Lắp ráp & tháo gỡ |
Tự động khóa sau khi lắp ống; Nhấn vòng nhả màu trắng để kéo ống ra |
|
Vật liệu cốt lõi |
Thân PBT, càng thép không gỉ, gioăng cao su NBR |
• Phân phối nguồn không khí 1 đến 2 cho dây chuyền sản xuất tự động và mạch khí nén cố định
• Cung cấp không khí đồng bộ cốc hút kép cho hệ thống chân không tác động cuối robot
• Tách đường ống song song để vận hành đồng bộ xi lanh kép
• Định tuyến ống nhỏ gọn và gọn gàng cho thiết bị khí nén có không gian hẹp
• Áo phông chữ Y KQ2D: Thông qua sự phân nhánh mịn hình chữ Y với hai đầu ra song song. Tính năng nhiễu loạn luồng không khí thấp hơn và giảm áp suất nhỏ hơn, mang lại sự phân phối luồng không khí cân bằng hơn. Được tối ưu hóa cho không gian lắp đặt hẹp và định tuyến ống song song cùng phía, hoàn toàn phù hợp cho các cốc hút đồng bộ kép và hệ thống xi lanh kép.
• Áo phông chữ T KQ2T: Cấu trúc hình chữ T trực giao cổ điển với sự phân nhánh theo chiều dọc. Được thiết kế để chuyển hướng đường ống bên dọc 90° tiêu chuẩn, lý tưởng cho việc bố trí máy thông thường và các tình huống phân nhánh bên đường ống chính.
• Mẹo lựa chọn: ChọnKQ2D cho không gian hẹp và ống phân tán song song cùng phía; ChọnKQ2T dành cho đầu ra đường ống dọc bên và bố trí phân nhánh góc vuông truyền thống.
