Khớp nổi dòng JA / JB / JC / JS

Khớp nổi dòng SOLH JA / JB / JC / JS | Đầu nối đầu thanh khí nén tương đương SMC

Thương hiệu: SOLH của Richge Technology | Khớp nổi tiêu chuẩn SMC, thay thế trực tiếp

1. Tổng quan về sản phẩm

  Khớp nổi hoạt động như một khớp nối linh hoạt giữa cần piston xi lanh và tải trọng. Chức năng cốt lõi của nó là xử lý lỗi lắp sai và lỗi song song. Nó bảo vệ cần piston khỏi lực đẩy từ bên, giảm nguy cơ uốn cong, mài mòn bất thường và kẹt giấy. Nó là một phụ kiện thiết yếu tiêu chuẩn cho máy móc tự động hóa.

2. Phân loại và sự khác biệt của bốn dòng sản phẩm

3. Thông số kỹ thuật chung

   Góc xoay: ±5° đối với JA/JB/JS; các mẫu JC được chọn lên tới ±10°

   Độ lệch cho phép: 0,5 ~ 1 mm (JA); 0,5 mm (JB / JC / JS)

     • Nhiệt độ hoạt động: -5~+70oC (tiêu chuẩn); -10~+120oC (JS thép không gỉ)

     • Kích thước ren: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, phù hợp với lỗ xi ​​lanh

     • Áp suất làm việc: 1 MPa đối với khí nén; 3,5 MPa đối với phiên bản thủy lực hạng nặng

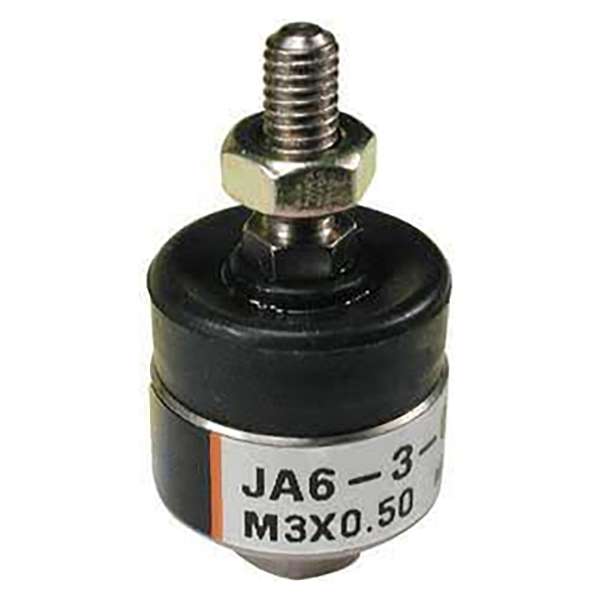

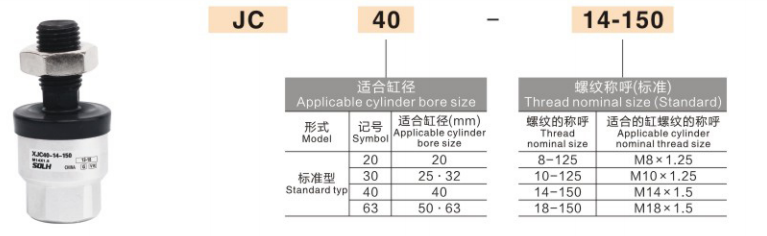

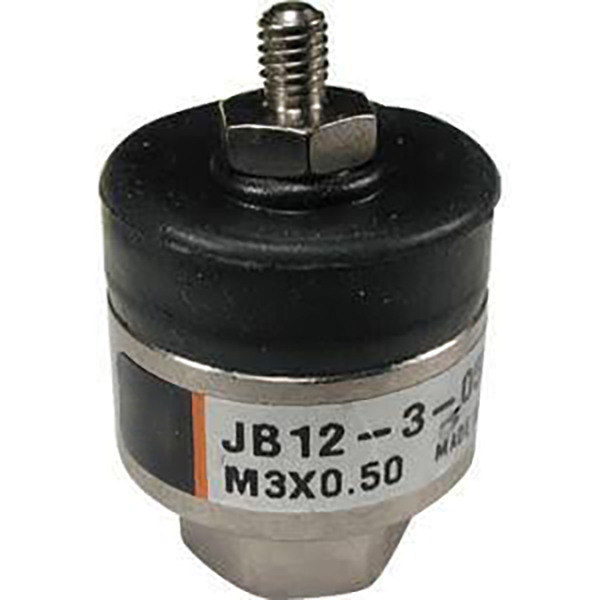

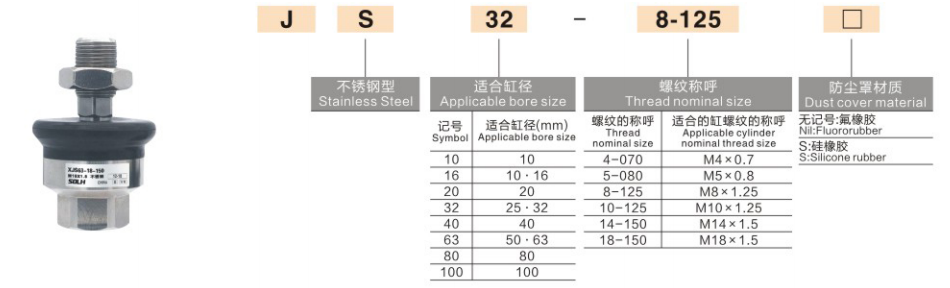

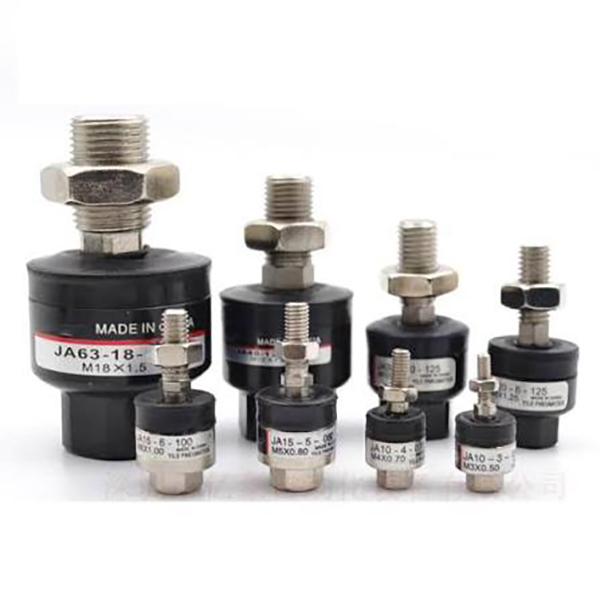

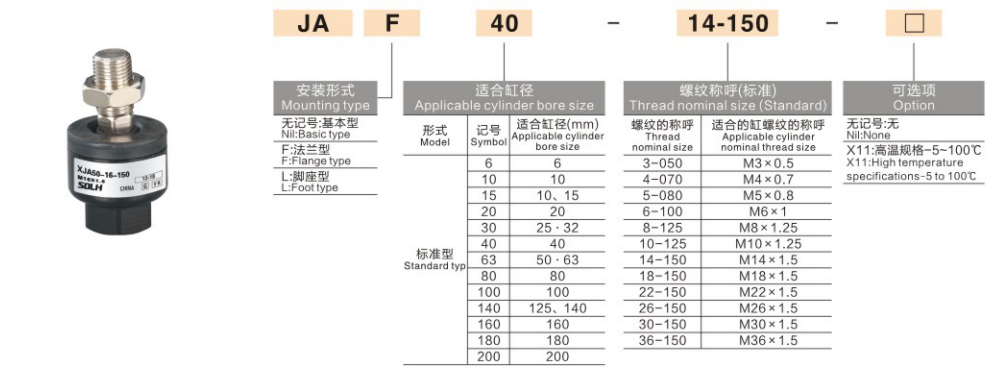

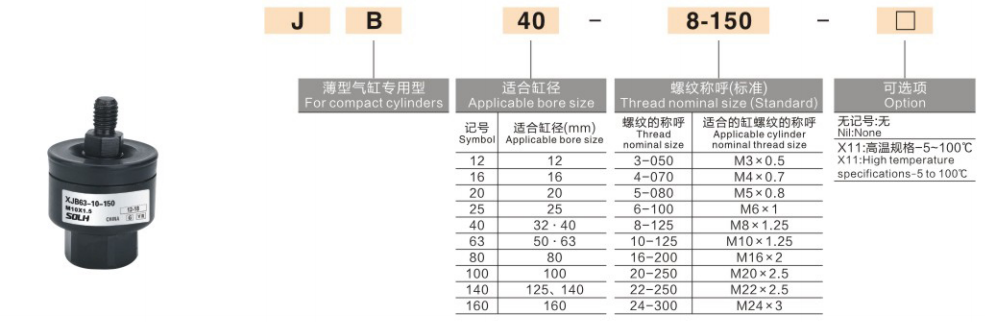

4. Giải thích và ví dụ về mã mẫu

  Lấy JA20-8-100 / JB16-6-080 làm tài liệu tham khảo:
  Tiền tố JAJB/JC/JS = loại chuỗi
  Số thứ 1 (20/16): lỗ khoan xi lanh khớp Φ20 / Φ16
  Số thứ 2 (86): ren thanh piston M8×1.25 / M6×1.0
  Hậu tố (100080): kích thước lắp đặt/mã thanh, tương ứng với chiều dài tổng thể tiêu chuẩn

5. Hướng dẫn lựa chọn 3 bước

  1. Chọn dòng theo loại xi lanh
     Xi lanh tiêu chuẩn (SC  SI / CP96) → JA, ưu tiên chung
     Hình trụ mỏng (CQ2  CDQ2) → JB, không gian nhỏ gọn
     Xi lanh siêu nhỏ  bố trí cực kỳ chặt chẽ → JC siêu ngắn
     Thực phẩm  môi trường y tế / ẩm ướt / ăn mòn → Thép không gỉ JS

  2. Phù hợp với kích thước ren và lỗ khoan
     Xác nhận ren cần piston (M5  M8 / M10, v.v.) và lỗ xi ​​lanh. Lưu ý: cùng một lỗ khoan của các nhãn hiệu khác nhau có thể có thông số kỹ thuật ren khác nhau, hãy luôn kiểm tra dựa trên bản vẽ hình trụ thực tế.

  3. Phù hợp với tải trọng và điều kiện làm việc
     Khí nén tiêu chuẩn: dòng tiêu chuẩn OK

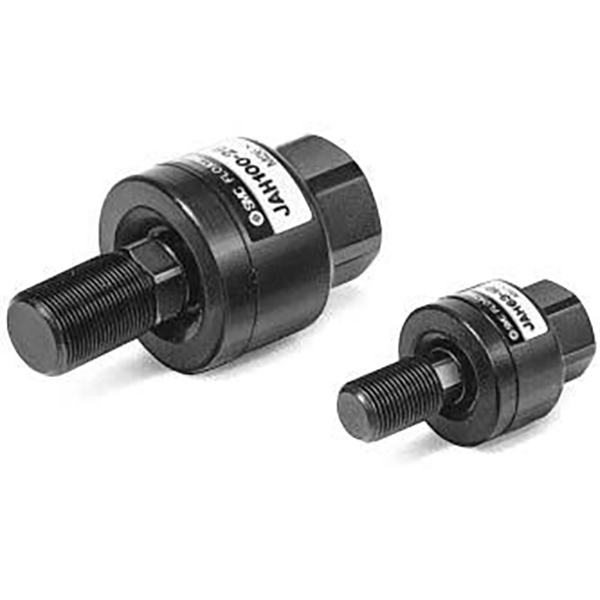

     Tải nặng  thủy lực: chọn khớp nối nổi chuyên dụng dành cho tải nặng (không phải JA thông thường)
     Chuyển động qua lại tần số cao: thích phiên bản che bụi để có tuổi thọ dài hơn

6. Lưu ý khi lắp đặt và vận hành

     • Tháo nắp chắn bụi trước khi luồn vào cần piston, lắp lại sau khi lắp để tránh làm nát nắp.

     • Bôi một lượng nhỏ chất khóa ren kỵ khí lên các sợi chỉ. Băng PTFE bị cấm; mảnh vụn có thể làm kẹt khớp bi.

     • Thực hiện theo mô-men xoắn siết chặt được chỉ định. Siết quá chặt sẽ khóa khớp bi và vô hiệu hóa chức năng nổi.

     • Xoay thủ công sau khi lắp đặt để xác nhận chuyển động tự do mà không bị dính.

7. Tuyên bố thay thế SOLH

     Các khớp nối nổi SOLH JA/JB/JC/JS hoàn toàn tuân theo thông số kỹ thuật về mã hóa, kích thước và hiệu suất của mô hình SMC. Thay thế trực tiếp các bộ phận nhập khẩu, với giá cả cạnh tranh và thời gian thực hiện ngắn hơn, lý tưởng để giảm chi phí thiết bị hàng loạt.
