Van một chiều kết nối nhanh dòng AKH / AKB

Van một chiều kết nối nhanh dòng SOLH AKH / AKB (Loại tay áo)

Thương hiệu: SOLH của Richge Technology | Van một chiều tích hợp + Đầu nối đẩy vào

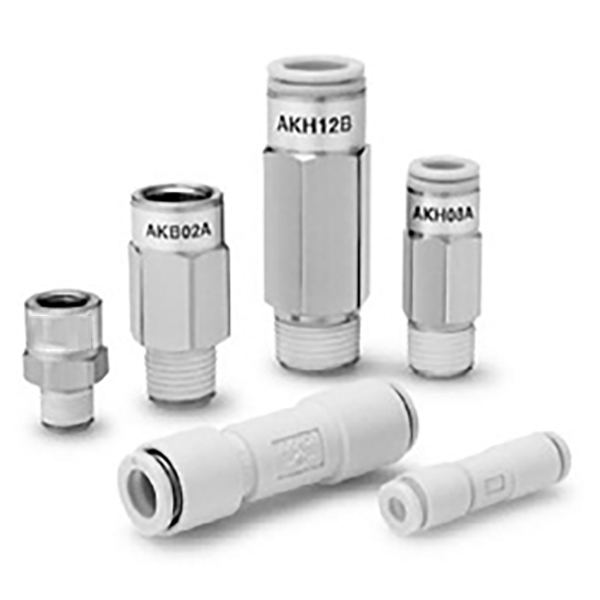

1. Tổng quan về sản phẩm

  Dòng AKH/AKB là dòng sản phẩm tích hợp kết hợpvan một chiều + khớp nối đẩy nhanh, được thiết kế để ngăn dòng chảy ngược, giữ áp suất và ngắt chân không trong mạch khí nén. Kích thước nhỏ gọn, lắp đặt nhanh và áp suất nứt cực thấp.

  Sự khác biệt cốt lõi giữa AKH & AKB

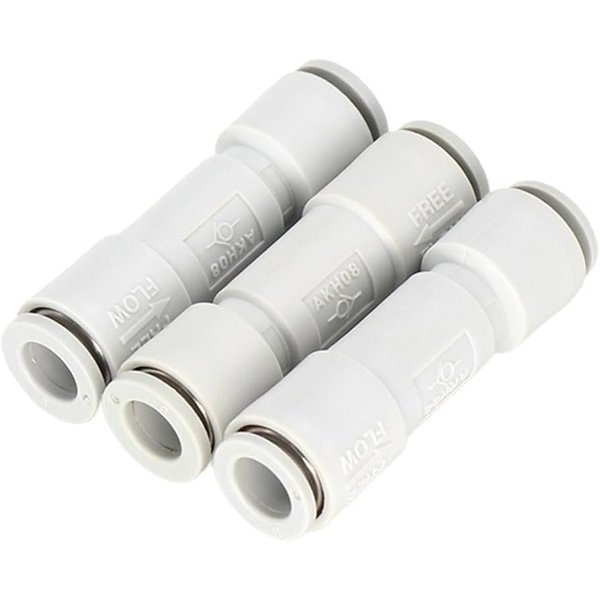

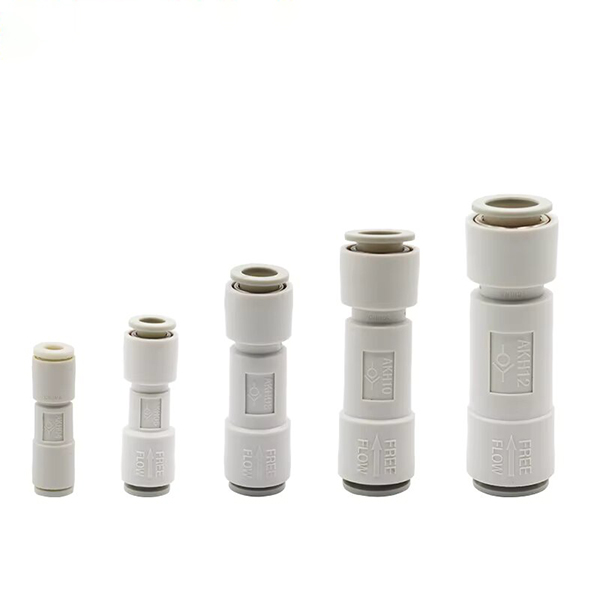

   AKH: Loại tay áo thẳng có cổng đẩy vào kép, cả hai bên dành cho ống dẫn khí (Φ4 ~ Φ12).

   AKB: Một loại ren đực + một loại ống bọc ren cái, để chống chảy ngược giữa các cổng ren

• AKB‑A: Hướng dòng chảy → Ren đực → Ren cái

• AKB‑B: Hướng dòng chảy → Ren cái → Ren nam

2. Tính năng cốt lõi

  1. Áp suất nứt cực thấp:0,005 MPa (5 kPa), thích hợp cho hệ thống chân không (-100 kPa ~ 1 MPa)

  2. Tốc độ dòng chảy cao: Diện tích mặt cắt hiệu quả lớn với khả năng chống dòng chảy thấp

  3. Lắp nhanh chóng: Tương thích với ống nylon PU / PA / nylon mềm; tiếng “tách” nghe được khi ống khóa vào vị trí

     • Chất liệu: Thân van PBT/hợp kim kẽm; lắp đồng thau mạ niken; hàm kẹp bằng thép không gỉ SUS304

     • Áp suất làm việc tối đa: 1,5 MPa

     • Nhiệt độ hoạt động: -5oC ~ +60oC (không có điều kiện đóng băng)

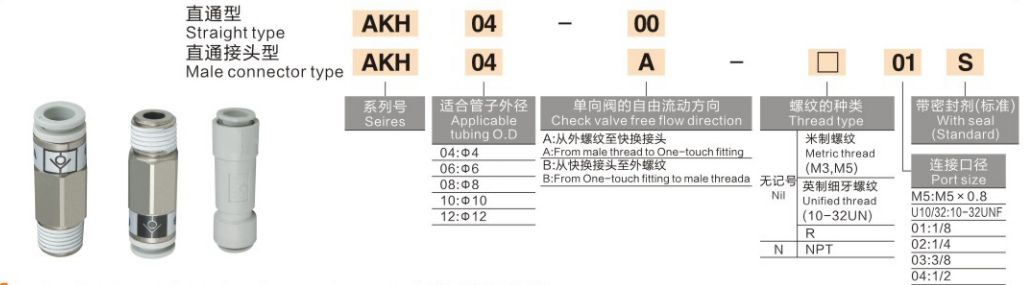

3. Định nghĩa và ví dụ về mã mẫu

 1. AKH (Loại đẩy kép)

      • AKH06‑00: Dòng AKH, ống Φ6, cổng cắm kép (-00 = không có ren)

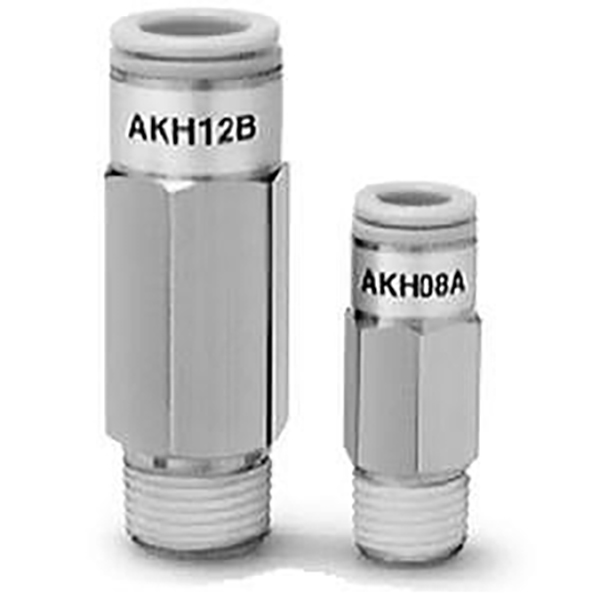

      • AKH08A‑02S: Dòng AKH, ống Φ8, ren đực R1/4, keo dán ren bôi sẵn S

  2. AKB (Loại tay áo có ren)

     • AKB02A‑02S: Dòng AKB, ren R1/4, hướng dòng chảy Loại A (nam → nữ), keo phủ trước S

4. Thông số kỹ thuật tiêu chuẩn

 1. AKH – Van một chiều đẩy kép

  2. AKB – Van kiểm tra tay áo có ren

5. Ứng dụng điển hình

     • Giữ áp suất xi lanh: Ngăn chặn tải chìm hoặc trôi

     •. Mạch chân không: Tránh rò rỉ chân không (lý tưởng cho áp suất nứt thấp)

     •. Khóa liên động bơm kép: Bảo vệ bơm áp suất thấp khỏi dòng chảy ngược áp suất cao

     • Chống dòng ngược mạch nhánh: Duy trì áp suất độc lập cho nhiều bộ truyền động

6. So sánh với các loại van một chiều khác

     • AKH/AKB: Tích hợp thiết kế đẩy vào/tay áo nhanh, lắp đặt nhỏ gọn & nhanh chóng, kết nối ống trực tiếp

     • AK2000/AK4000: Loại ống ren, lưu lượng cao hơn, không có cổng push-in

     • AKP: Có chức năng giảm áp dư, dành riêng cho mạch khí nén an toàn
