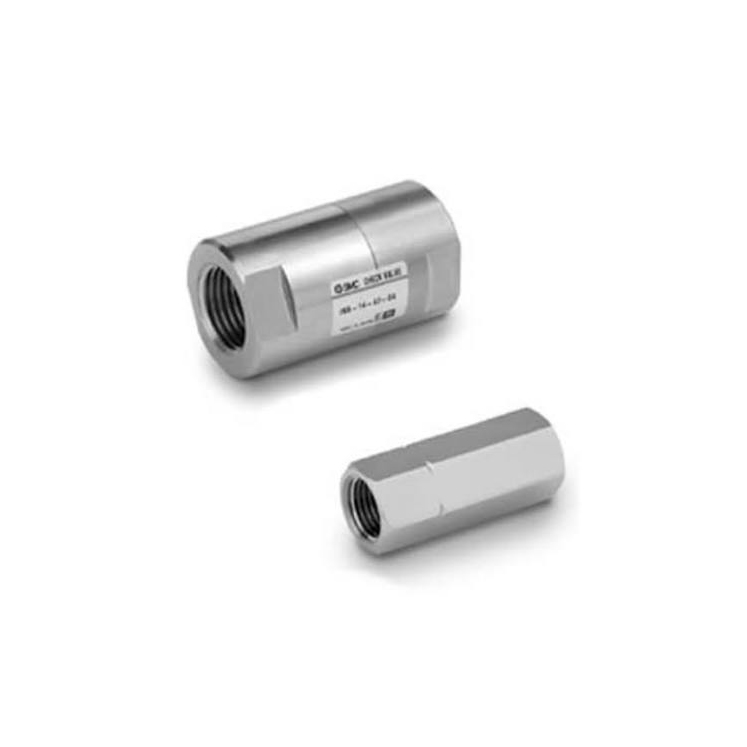

Van kiểm tra áp suất nứt thấp dòng XTO674 / INA14

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     Dòng SOLH XTO674 và INA14 chia sẻ nền tảng sản phẩm giống hệt nhau, có áp suất nứt cực thấp và khả năng tương thích trung bình kép cho khí nén và nước. Các van một chiều nội tuyến có ren này được ứng dụng rộng rãi để ngăn dòng chảy ngược trong mạch chân không và hệ thống khí nén nói chung, cũng thích hợp cho đường ống dẫn nước và chất lỏng áp suất thấp. XTO674 tập trung vào các điều kiện làm việc ở nhiệt độ thấp, trong khi INA14 đề cập đến các tình huống công nghiệp tiêu chuẩn và chống ăn mòn.

 Quy tắc phân loại và đặt tên mã mẫu

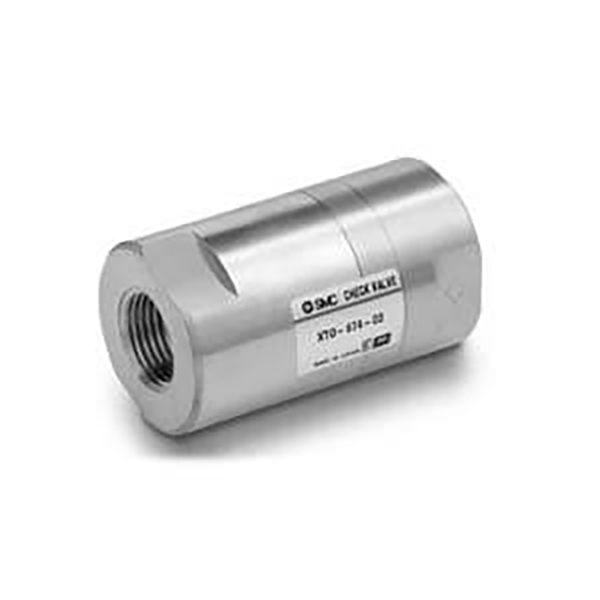

     -- XTO674: Thân bằng đồng thau, phiên bản chịu nhiệt độ thấp (nhiệt độ hoạt động tối thiểu -30oC)

     -- INA14: Dòng tiêu chuẩn, thân bằng đồng thau / thép không gỉ SUS304 tùy chọn, phạm vi nhiệt độ bình thường (tối thiểu -5oC)

     -- Định nghĩa hậu tố kích thước cổng: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Thông số kỹ thuật chung được chia sẻ

     -- Áp suất nứt: 0,01 MPa (0,1 bar), ngưỡng cực thấp lý tưởng cho mạch chân không và áp suất thấp

     -- Áp suất tối đa: 1,0 MPa

     -- Phương tiện áp dụng: Khí nén, nước, khí trơ trung tính & chất lỏng trung tính

  1. Phạm vi nhiệt độ hoạt động

     -- XTO674: -30oC ~ +80oC (chống đông lạnh)

     -- INA14: -5oC ~ +80oC

  2. Vật liệu con dấu tùy chọn

     -- NBR (Tiêu chuẩn): Đối với không khí và nước sạch, nhiệt độ áp dụng -5 ~ 60oC

     -- FKM: Chịu dầu & chịu nhiệt độ cao, lên tới 80oC

     -- CR: Chịu được thời tiết và chống mài mòn, tùy chọn cho dòng XTO674

  3. Tùy chọn vật liệu thân van

     -- XTO674: Chỉ có thân bằng đồng nguyên khối

     -- INA14: Đồng thau / thép không gỉ SUS304 (tất cả các bộ phận chính bị ướt bằng thép không gỉ)

Bảng so sánh thông số mô hình điển hình

Ưu điểm sản phẩm cốt lõi & Phạm vi ứng dụng

 1. Áp suất nứt cực thấp 0,01MPa

     - Độ mở ổn định trong điều kiện chân không -0,1MPa, tránh thất thoát chân không và dòng chảy ngược của cốc hút / máy tạo chân không một cách hiệu quả.

  2. Niêm phong đáng tin cậy hai chiều

     - Dòng chảy thuận, không rò rỉ ngược; bảo vệ máy bơm chân không, van điện từ và xi lanh khỏi hư hỏng do tăng áp suất ngược.

  3. Cấu trúc ren nội tuyến nhỏ

     -- Được lắp đặt trực tiếp bên trong ống mà không cần thêm giá đỡ, hoàn toàn phù hợp với không gian bố trí thiết bị hẹp nhỏ gọn.

 4. Thiết kế phổ quát không khí và nước trung bình kép

     -- Tương thích với cả mạch khí nén khô và đường ống dẫn nước lỏng áp suất thấp để giảm lượng tồn kho phụ tùng thay thế.

 5. Khả năng tương thích hoàn toàn với hệ thống chân không

     - Thích hợp cho các thiết bị kiểm tra chân không và các vòng tuần hoàn chân không áp suất âm.

Hướng dẫn lựa chọn mô hình và lắp đặt

  1.  Dấu hướng dòng chảy: Một mũi tên "→" được in trên thân van để biểu thị hướng dòng chảy trung bình; cài đặt ngược lại sẽ chặn hoàn toàn đường đi của chất lỏng.

  2. Khớp kích thước cổng: Chọn Rc1/8" ~ Rc1/2" theo đường kính đường ống; Rc1/4" (hậu tố 02) là thông số kỹ thuật chung phổ biến nhất.

  3.  Quy tắc lựa chọn phương tiện và nhiệt độ

     -- Điều kiện làm việc ở nhiệt độ thấp / chân không → Chọn dòng XTO674

     --  Không khí ở nhiệt độ phòng thông thường và nước sạch → INA14 có phớt NBR
     -- Môi trường chứa dầu hoặc chất lỏng nhiệt độ cao → INA14 có gioăng cao su flo FKM

  3. Bố trí đề xuất hệ thống chân không

     -- Lắp đặt van một chiều giữa máy tạo chân không, bộ lọc và giác hút để chặn luồng khí ngược và duy trì độ chân không ổn định trong quá trình vận hành không liên tục.

Lợi thế về khả năng thay thế của SOLH

     XTO674 và INA14 có chung kích thước tổng thể, kích thước cổng luồng và các thông số hiệu suất lõi giống hệt nhau. Hai dòng sản phẩm này có thể được thay thế trực tiếp tại chỗ mà không cần sửa đổi đường ống, mang lại hiệu quả chi phí vượt trội so với các mẫu tương đương được nhập khẩu.

Tóm tắt một câu

     Van một chiều ren nội tuyến SOLH XTO674 / INA14 với áp suất nứt cực thấp 0,01MPa hỗ trợ phương tiện không khí và nước kép, thân bằng đồng / thép không gỉ tùy chọn và nhiều vật liệu bịt kín, cung cấp khả năng bảo vệ chống dòng chảy ngược đáng tin cậy cho đường ống công nghiệp chân không, đông lạnh, khí nén nói chung và chất lỏng áp suất thấp.
