Bộ điều chỉnh áp suất vận hành thí điểm dòng AR (SOLH của Richge Technology)

Thương hiệu:SOLH của Richge Technology (睿其格科技)

Định vị sản phẩm

     Bộ điều chỉnh vận hành thí điểm SOLH AR bao gồm các mẫu AR425/435/625/635/825/835/925/935 đầy đủ. Áp dụng cấu trúc cứu trợ thí điểm nội bộ, loạt sản phẩm này nhắm đến các đường ống dẫn khí chính có áp suất trung bình cao, lưu lượng lớn, khoảng cách xa và độ chính xác cao. So với các bộ điều chỉnh tác động trực tiếp tiêu chuẩn, nó mang lại độ chính xác điều chỉnh vượt trội, thông lượng lớn hơn và hiệu suất chống biến động áp suất mạnh hơn.

Cấu trúc & Nguyên tắc làm việc

     Cấu trúc: Loại cứu trợ phi công bên trong với không khí thí điểm được xả liên tục

     1. Khí nén đầu vào chia thành kênh dòng chính và mạch điều khiển thí điểm độc lập.

     2. Áp suất không khí của phi công đẩy màng ngăn để điều chỉnh độ mở của ống chính để có áp suất đầu ra ổn định.

     3. Chức năng giảm áp tích hợp tự động xả áp suất thứ cấp dư thừa để duy trì áp suất đầu ra không đổi.

     4. Lưu lượng khí thổi liên tục ở khoảng 5 L/phút đảm bảo phản ứng cực nhanh và độ chính xác điều chỉnh vượt trội.

Tính năng sản phẩm chính

     1. Đánh giá lưu lượng lớn và áp suất cao

     Áp suất làm việc tối đa đạt 1,0 MPa với áp suất bằng chứng 1,5 MPa. Kích thước cổng dao động từ 1/4" đến 2", hoàn toàn phù hợp với đường trục chính của nhà máy và hệ thống cung cấp không khí tập trung.

     2. Độ chính xác điều chỉnh cực cao

     Độ trễ 0,02 MPa và độ lặp lại 0,01 MPa. Áp suất đầu ra vẫn ổn định ngay cả khi áp suất đầu vào thay đổi mạnh hoặc dòng chảy tức thời tăng vọt.

     3. Phạm vi áp suất kép trong một cơ thể giống hệt nhau

     3.1 Model Suffix 25: 0,05–0,83 MPa cho các ứng dụng công nghiệp áp suất cao nói chung

     3.2 Model Suffix 35: 0,02–0,20 MPa cho các kịch bản điều khiển chính xác ở áp suất thấp

     4. Tích hợp giảm áp tự động

     Không cần thêm van cứu trợ bên ngoài. Cấu trúc giảm nhẹ tích hợp giúp ổn định áp suất đầu ra và ngăn ngừa tác động của áp suất lên các bộ phận khí nén ở hạ lưu.

     5. Xây dựng ổn định, thân thiện với bảo trì

     Nhiệt độ hoạt động dao động từ -5oC đến +60oC. Thân máy bằng hợp kim nhôm đúc hỗ trợ vận hành không cần bôi trơn và định hướng lắp đặt tùy ý.

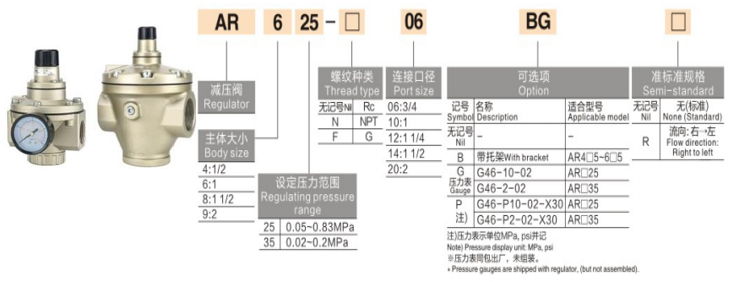

Bảng mô hình & thông số kỹ thuật

Thông số kỹ thuật chung

     1. Môi trường áp dụng: Khí nén khô hoặc bôi trơn

     2. Áp suất đầu vào tối đa: 1,0 MPa

     3. Tiêu thụ máu liên tục: Khoảng. 5 L/phút (ANR)

     4. Cổng đo tiêu chuẩn: ren 1/4"

     5. Kiểu cấu trúc: Phi công bên trong, thiết kế cứu trợ với dòng chảy liên tục

Ứng dụng điển hình

     1. Đường ống dẫn khí chính của nhà máy và trạm cấp khí tập trung

     2. Thiết bị lưu lượng lớn được trang bị xi lanh có lỗ khoan lớn, động cơ không khí, thiết bị thổi và sấy khí

     3. Điều khiển khí nén chính xác: kiểm tra đồ gá, thiết bị định vị, điều khiển lực căng và máy ép thủy lực

     4. Đường ống có biến động áp suất lớn và truyền không khí đường dài

     5. Hệ thống giảm áp hai giai đoạn từ bình khí áp suất cao đến thiết bị sản xuất áp suất trung bình

Tóm tắt cốt lõi

     Dòng thí điểm AR tích hợp cấu trúc thí điểm cứu trợ bên trong, công suất dòng chảy lớn, độ chính xác cao, phạm vi áp suất có thể lựa chọn kép và chức năng tự động xả khí liên tục. Nó đóng vai trò là giải pháp điều chỉnh áp suất tối ưu cho các đường ống dẫn khí chính, thiết bị lưu lượng cao và mạch khí nén áp suất cao có độ chính xác cao.

So sánh lựa chọn: AR trực tiếp / AR thí điểm / VEX1

     1. AR tác động trực tiếp (AR20~60): Lưu lượng nhỏ, chi phí tiết kiệm, độ chính xác điều chỉnh tiêu chuẩn cho mạch nhánh nhỏ

     2. Pilot AR (AR425~935): Lưu lượng từ trung bình đến lớn, độ chính xác cao, chuyên dụng cho đường ống dẫn khí chính của nhà máy

     3. Dòng VEX1: Công suất cực lớn, thiết kế ống xả 3 cổng, điều chỉnh áp suất nhiều giai đoạn và hiệu suất xả cực nhanh
