Khuỷu tay nam phổ thông chi nhánh dòng KQ2Z

Phụ kiện đẩy vào đa cổng đa cổng SOLH KQ2Z, bộ chia khí nén tương đương SMC KQ2Z. Bốn loại phụ: 1 trong 2, KQ2ZF có thể xếp chồng, KQ2ZD 1 trong 4 và KQ2ZT 1 trong 6. Thân PBT với ren đồng mạ niken, tương thích với ống PU/PA cho mạch chân không và áp suất dương. Richge Technology cung cấp nguồn hàng ổn định và hoạt động sản xuất đáng tin cậy để phân phối không khí tự động hóa.

Gửi yêu cầu

Mô tả Sản phẩm

Phụ kiện đẩy vào đa cổng dòng KQ2Z | Bộ chia khí nén tương đương SMC KQ2Z

Thương hiệu: SOLH của Richge Technology | Phụ kiện một chạm bằng khí nén đa ổ cắm KQ2Z

1. Tổng quan về sản phẩm

Dòng KQ2Z thuộc dòng sản phẩm lắp khí nén một chạm SOLH KQ2. Nó là loại khớp nối đa nhánh bằng ren nam, có cửa hút gió đơn và nhiều cửa thoát khí đồng thời. Thiết kế nhấn để kết nối để lắp và tháo ống không cần dụng cụ, được sử dụng để phân phối không khí tập trung trong hệ thống khí nén. Bốn mô hình phụ có sẵn:

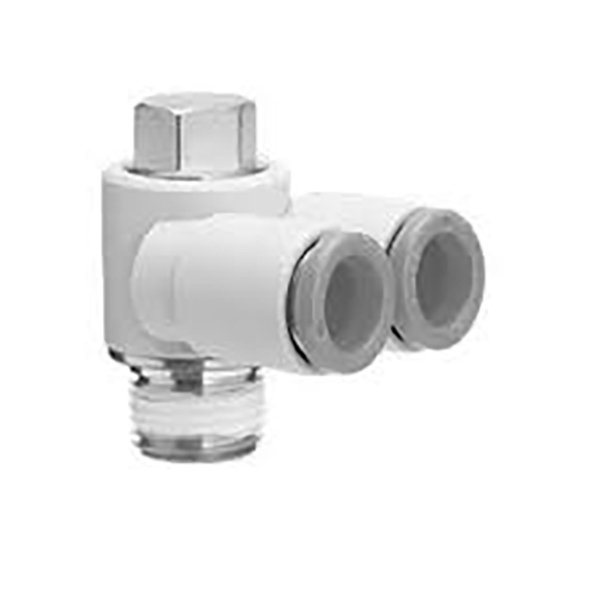

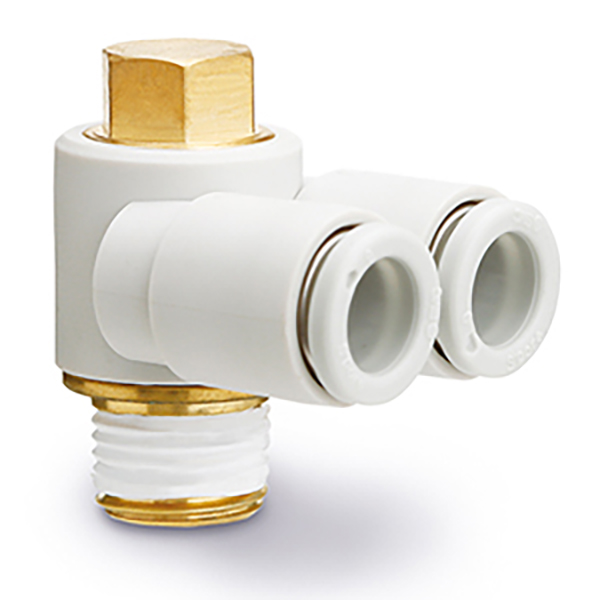

KQ2Z: Cổng kép 1 trong 2 đầu ra, gắn lục giác bên ngoài

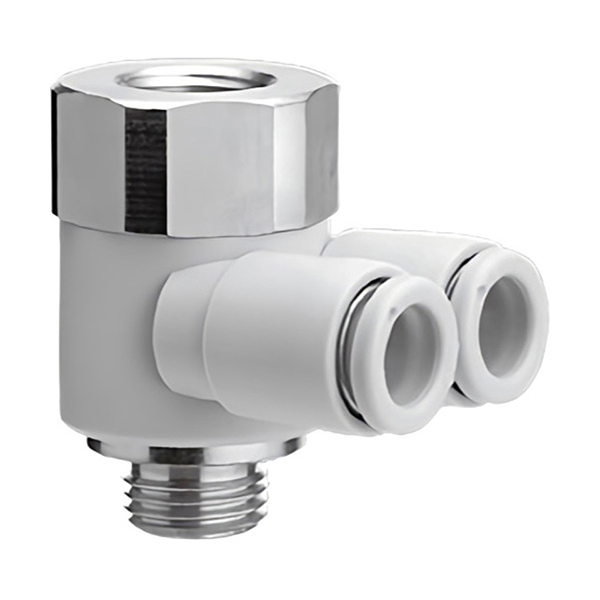

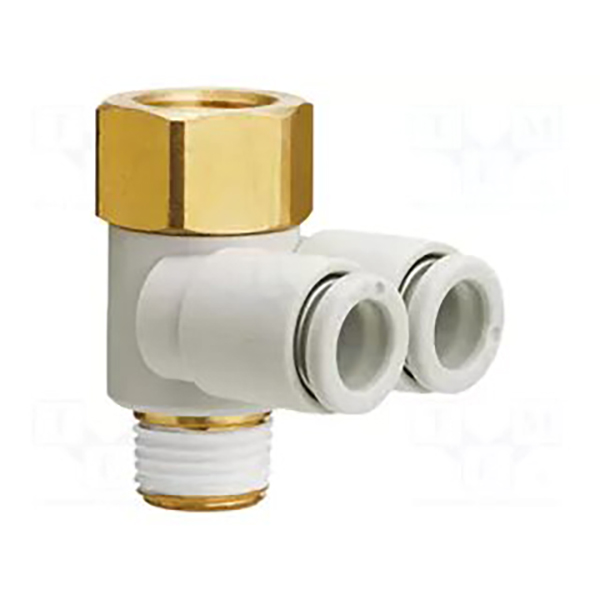

KQ2ZF: Đa tạp 1 trong 2 đầu ra có thể xếp chồng lên nhau, ren cái Rc phía trên để xếp tầng các đa tạp bổ sung

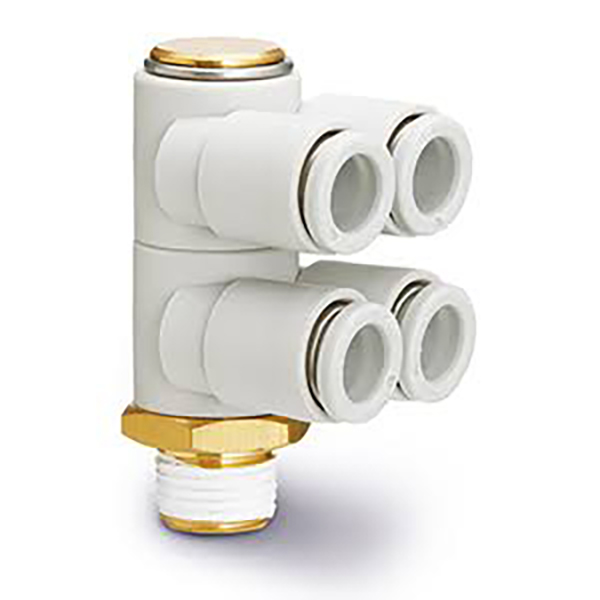

KQ2ZD: Đa tạp nhánh 1 trong 4 ra bốn chiều

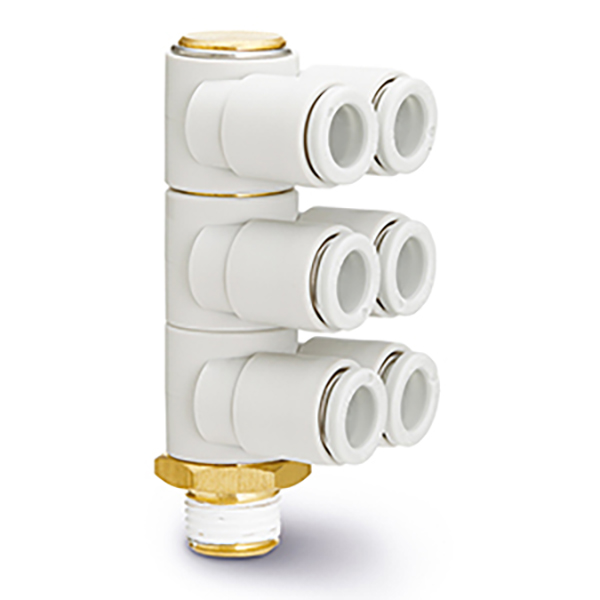

KQ2ZT: Đa tạp nhánh sáu chiều 1 trong 6 đầu ra

Ưu điểm cốt lõi: Thiết kế đa dạng nhỏ gọn để tiết kiệm không gian lắp đặt. Thân PBT với ren đồng mạ niken. Tương thích với ống khí nén PU/PA, hoạt động cho cả mạch áp suất dương và mạch chân không. Thay thế trực tiếp cho các phụ kiện SMC KQ2Z gốc.

2. Giải thích mã mẫu

Định dạng: KQ2Z □□ - □□S

KQ2Z: Mã sê-ri để lắp ống góp nhánh nhiều cổng
□□: Đường kính ngoài của ống ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

Hậu tố:

01S02S/03S/04S: Ren côn đực Imperial R (1/8",1/4",3/8",1/2")
M5: Ren đực hệ mét M5×0,8

KQ2ZF: Phiên bản có thể xếp chồng, ren đực R phía dưới + ren cái Rc phía trên. Nhiều KQ2ZF có thể được kết nối từ đầu đến cuối để mở rộng số lượng đầu ra.

3. Danh sách mẫu đầy đủ

3.1 KQ2Z (1 trong 2 ra, Ngàm lục giác bên ngoài)

Người mẫu	Chủ đề nam R	ống ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (Loại có thể xếp chồng 1 trong 2 ra, Ren R + Rc)

Người mẫu	Chủ đề R/Rc	ống ΦD
KQ2ZF04-M5	M5×0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

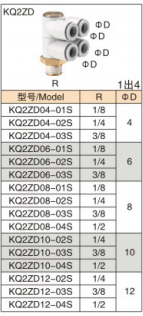

3,3 KQ2ZD (1 vào 4 ra)

Người mẫu	Chủ đề nam R	ống ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

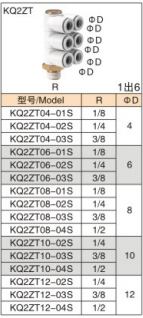

3,4 KQ2ZT (1 vào 6 ra)

Người mẫu	Chủ đề nam R	ống ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Thông số kỹ thuật và vật liệu

Mục	tham số
Chất liệu thân máy	Nhựa kỹ thuật PBT, độ bền cao và chống va đập
Thành phần chủ đề	Đồng thau mạ niken, chống gỉ và chống ăn mòn
Vòng đệm	Cao su nitrile NBR
Ống tương thích	Ống PU, ống khí nén PA nylon
Áp suất làm việc	0 ~ 1.0MPa, áp dụng cho áp suất âm chân không
Nhiệt độ hoạt động	-20oC ~ +60oC
Phương thức kết nối	Lắp đẩy; vòng nhấn để lắp/tháo ống

5. Kịch bản ứng dụng

• Máy móc tự động hóa, mảng cốc hút robot: phân phối đa đường một nguồn khí, thay thế các khối đa dạng truyền thống và tiết kiệm diện tích lắp đặt

• Cung cấp không khí đồng bộ cho nhiều xi lanh, đường ống tập trung xung quanh các đảo van nhỏ gọn

• KQ2ZF có thể được xếp chồng lên nhau để mở rộng số lượng đầu ra theo yêu cầu, lắp ráp đa dạng linh hoạt

• Thay thế nhập khẩu, thay thế trực tiếp cho các phụ kiện đa tạp dòng SMC KQ2Z

6. Ghi chú cài đặt

• Cắt phẳng đầu ống theo chiều dọc, lắp hoàn toàn ống vào đáy vừa vặn để bịt kín đáng tin cậy.

• Quấn một lượng nhỏ băng PTFE lên các sợi ren nam, dùng lực siết vừa phải để tránh làm nứt thân nhựa.

• Tháo ống: nhấn vòng nhả màu trắng và kéo ống ra ngoài đồng thời.

• Đối với ứng dụng KQ2ZF xếp tầng, đảm bảo niêm phong luồng. Không vượt quá áp suất định mức sau khi xếp chồng nhiều giai đoạn.
