Thương hiệu: SOLH của Richge Technology | Thay thế SMC KQ2X / KQ2XD Giảm Y & Bộ chia đẩy vào 4 chiều
 |
 |

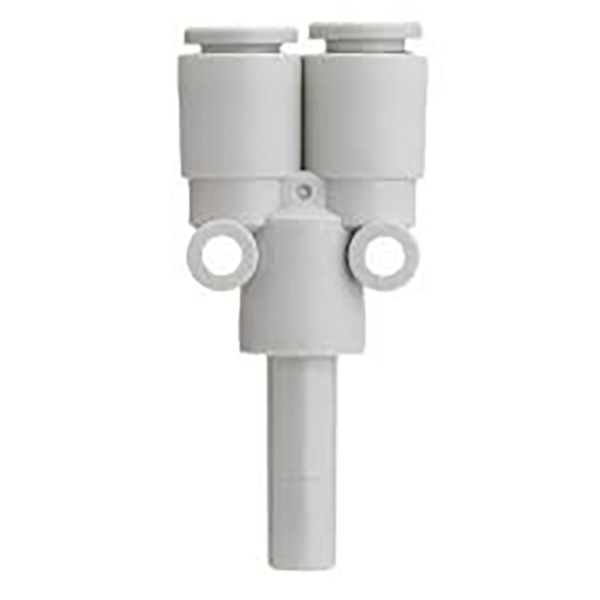

Dòng KQ2X: Giảm Bộ chia loại Y, 1 vào 2 ra
KQ2X là phụ kiện đẩy vào giảm 1 đến 2 hình chữ Y. Cổng ② là cổng đơn; Cổng ① bao gồm hai cổng đẩy vào giống hệt nhau. Nó chia một luồng không khí đi vào thành hai đầu ra có đường kính bằng nhau với kích thước ống đầu vào và đầu ra khác nhau, thực hiện giảm thiểu và phân nhánh đường ống cho các mạch khí nén và phân phối đường chân không.
Vật liệu: Thân nhựa PBT, vòng đệm NBR. Tương thích với ống khí nén PU/PA. Lắp ráp đẩy để kết nối nhanh chóng, không cần băng PTFE.

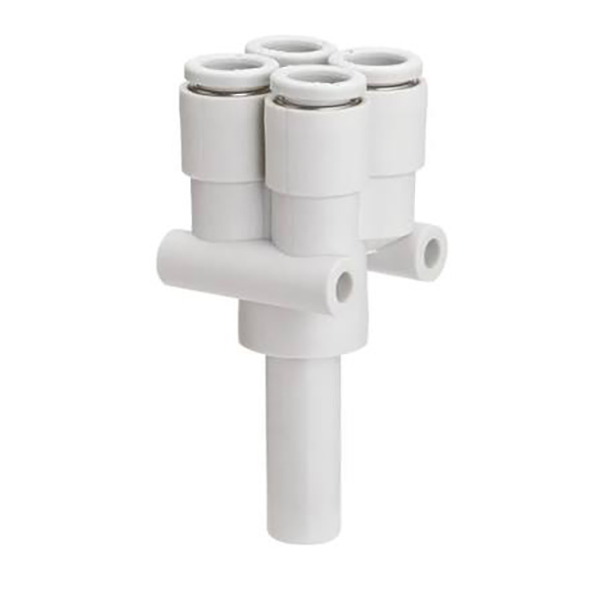

Dòng KQ2XD: Bộ chia 4 chiều kiểu chéo, 1 vào 4 ra
KQ2XD là phụ kiện đẩy vào đa cổng giảm từ 1 đến 4. Cổng ② là cổng đơn; Cổng ① cung cấp bốn cổng đẩy vào giống hệt nhau. Nó chia một nguồn cung cấp không khí thành bốn nhánh có đường kính bằng nhau với thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt. Lý tưởng cho phân phối chân không hoặc khí nén thu nhỏ đa trạm.
Chất liệu giống KQ2X: Thân PBT + gioăng NBR, cấu trúc đẩy vào, tương thích với ống khí PU và nylon.
Dòng KQ2X
Định dạng: KQ2XXX-XX
Hai chữ số đầu: Tube OD của 2 cổng nhánh (Port ①)
Hai chữ số cuối: Đường kính ngoài của thân cổng vào chính (Cổng ②)
Ví dụ: KQ2X04-06 → Cổng ①: hai cổng đẩy vào × Φ4; Cổng ②: gốc Φ6
|
Người mẫu |
Cổng ① Ống nhánh OD (mm) |
Cổng ② Thân chính OD (mm) |
|
KQ2X23-04 |
3.2 |
4 |
|
KQ2X04-06 |
4 |
6 |
|
KQ2X06-08 |
6 |
8 |
|
KQ2X08-10 |
8 |
10 |
|
KQ2X10-12 |
10 |
12 |
Dòng KQ2XD
Định dạng: KQ2XDXX-XX
Hai chữ số đầu: Tube OD của 4 cổng nhánh (Port ①)
Hai chữ số cuối: Đường kính ngoài của thân cổng vào chính (Cổng ②)
Ví dụ: KQ2XD04-06 → Bốn cổng Φ4 tại Cổng ①; Cổng ②: gốc Φ6
|
Người mẫu |
Cổng ① Ống nhánh OD (mm) |
Cổng ② Thân chính OD (mm) |
|
KQ2XD04-06 |
4 |
6 |
|
KQ2XD06-08 |
6 |
8 |
|
Mục |
tham số |
|
Phương tiện áp dụng |
Khí nén, chân không; KHÔNG dành cho chất lỏng có tính ăn mòn cao |
|
Áp suất vận hành |
-100kPa (chân không) ~ 1.0MPa |
|
Nhiệt độ hoạt động |
0oC ~ +60oC |
|
Vật liệu cơ thể |
PBT |
|
Vật liệu đóng dấu |
Cao su nitrile NBR |
|
Ống tương thích |
Ống PU, ống nylon PA |
• Cắt ống vuông góc và theo chiều dọc, lắp hoàn toàn vào khớp nối cho đến khi cố định.
• Để tháo ống: nhấn vòng nhả trước, sau đó kéo ống ra.
• KQ2X: 1 đầu vào, 2 đầu ra (Bộ chia 2 chiều loại Y)
• KQ2XD: 1 đầu vào, 4 đầu ra (bộ chia 4 chiều chéo)
• Phân phối mạch chân không cho nhiều cốc hút trong tự động hóa
• Nhánh khí nén cho đồ gá lắp nhỏ, 3C & thiết bị đóng gói
• Ống góp nhỏ gọn dành cho mô-đun chân không thu nhỏ đa trạm
• Tách đường dẫn khí tác động cuối bằng rô-bốt với diện tích nhỏ hơn
