Phụ kiện đẩy vào đa cổng loại Y dòng KQ2U / KQ2UD

Phụ kiện đẩy vào đa cổng loại Y dòng SOLH KQ2U / KQ2UD | Đầu nối đa dạng khí nén

Thương hiệu: SOLH của Richge Technology | SMC KQ2U / KQ2UD Tương đương Y Lắp nhiều ổ cắm một chạm

1. Tổng quan về sản phẩm

     KQ2U là bộ chia đẩy vào 1 trong 2 ra loại Y; KQ2UD là ống góp đẩy vào 1 trong 4 ra loại Y. Cả hai đều thuộc dòng sản phẩm lắp khí nén một chạm SOLH KQ2. Được chế tạo với thân PBT và ren nam bằng đồng mạ niken. Cắm và chạy trực tiếp cho ống khí PU, không cần băng PTFE. Được thiết kế để phân chia mạch không khí 1 thành 2 / 1 thành 4, có thể hoán đổi hoàn toàn với SMC KQ2U / KQ2UD. Được áp dụng rộng rãi trong các thiết bị tự động hóa, cốc hút chân không và phân phối không khí truyền động bằng khí nén.

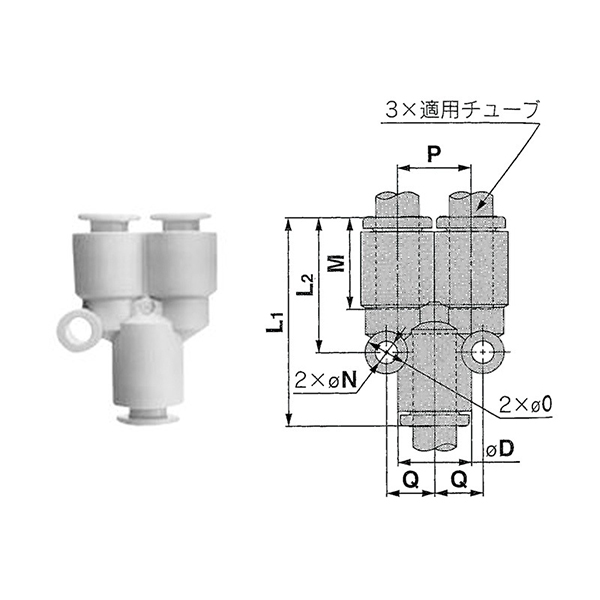

     KQ2U: 1 đầu vào, 2 đầu ra (hình chữ Y chia 1 đến 2)
     KQ2UD: 1 đầu vào, 4 đầu ra (hình chữ Y chia 1 đến 4)

2. Quy tắc đặt tên Model

2.1 KQ2U (Bộ chia Y 1 vào 2 ra)

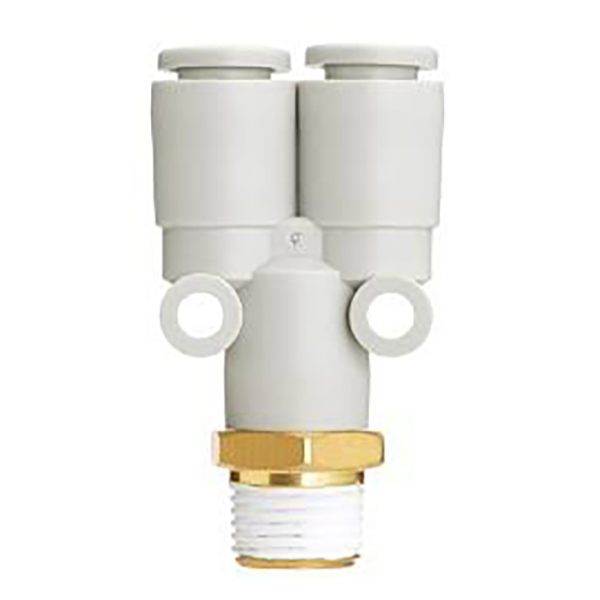

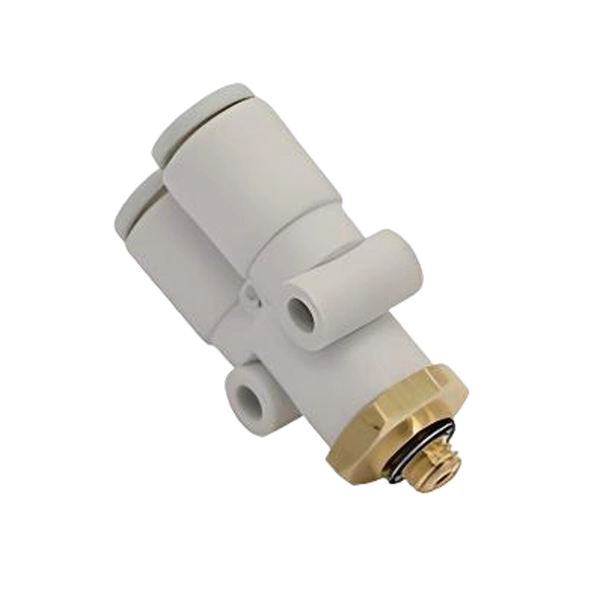

  1.Phiên bản ren nam KQ2Uxx-xxS Ví dụ: KQ2U06-02S
     KQ2U: Đầu nối 1 trong 2 đầu ra kiểu chữ Y
     06: Ống OD của cổng đầu ra Φ6mm
     02S: Ren côn đực R1/4 (S=R Ren côn)
     Mã ren: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

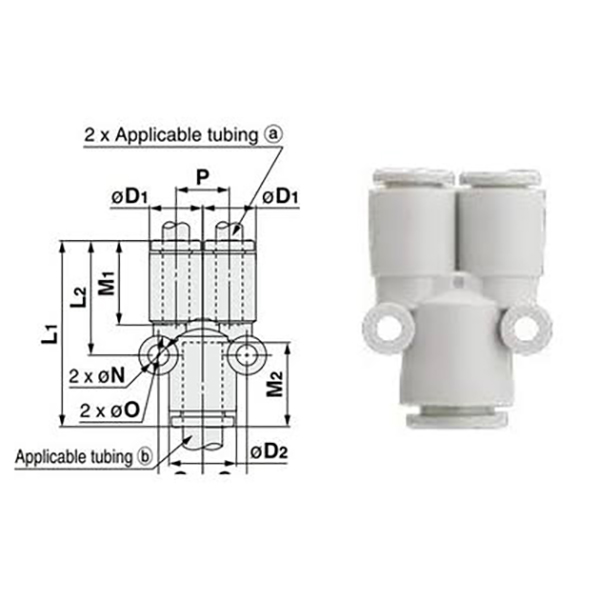

  2.Phiên bản ống thẳng có đường kính bằng nhau KQ2Uxx-00 Ví dụ: KQ2U08-00
     Đầu vào và hai đầu ra có chung OD ống, tất cả đều Φ8mm

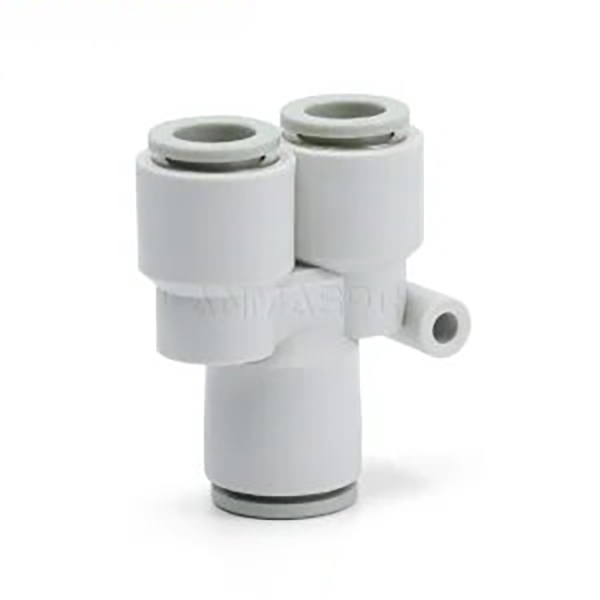

  3.Phiên bản rút gọn KQ2Uxx-yy Ví dụ: KQ2U04-06
     Hai ổ cắm Φ4; đầu vào chính Φ6, đường kính giảm khác nhau

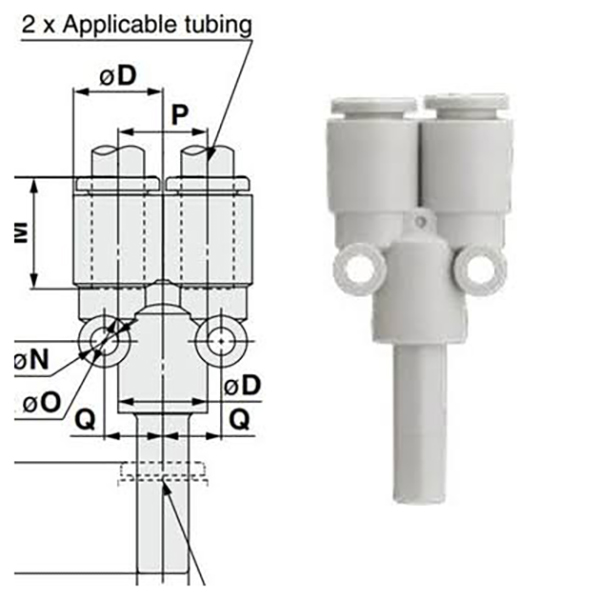

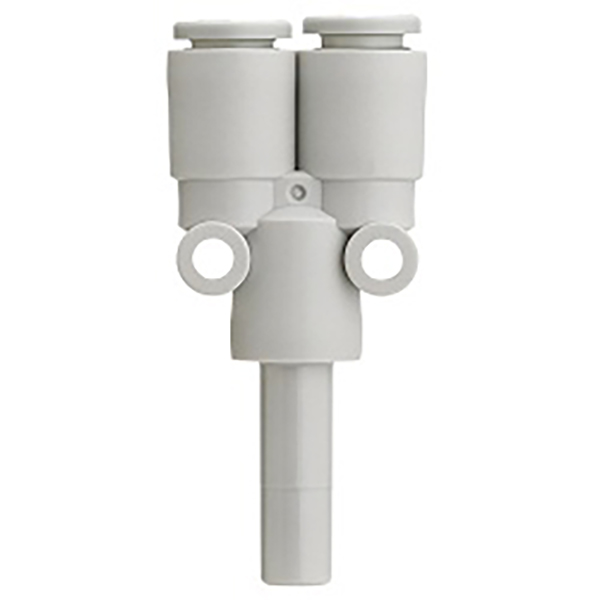

 4. Phiên bản phích cắm thép gai KQ2Uxx-99
     Thân phích cắm bằng nhựa cứng ở phía dưới, cắm vào cổng cắm vào dạng cái để chia 1 vào 2 ra

2.2 KQ2UD (đa tạp Y 1 trong 4 đầu ra)

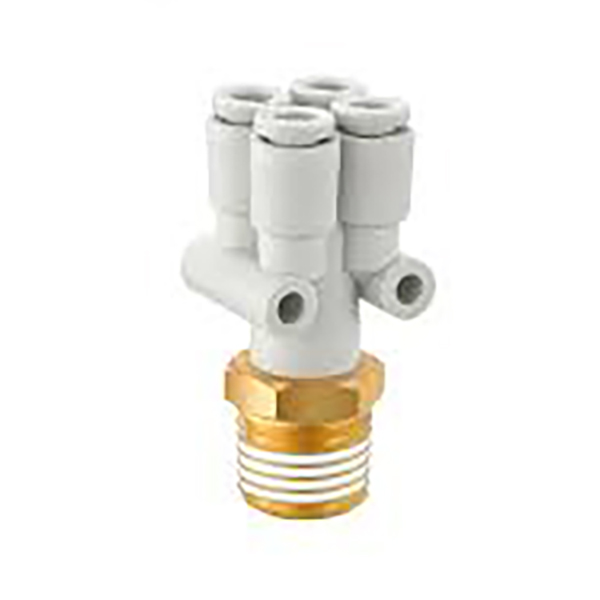

  1. Phiên bản ren nam KQ2UDxx-xxS Ví dụ: KQ2UD08-03S
     Đầu vào ren nam R38, bốn đầu ra cho ống Φ8

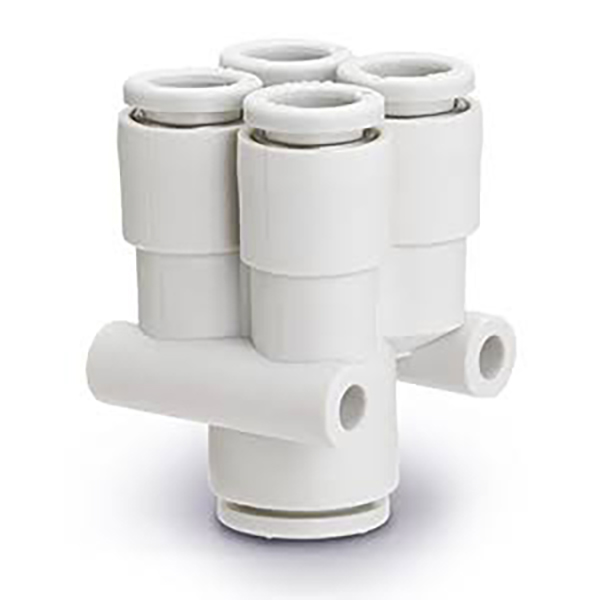

  2. Phiên bản ống giảm KQ2UDxx-yy Ví dụ: KQ2UD04-06
     Bốn đầu ra Φ4, đầu vào chính Φ6, phân phối giảm nhiều cổng

3. Bảng tóm tắt thông số kỹ thuật

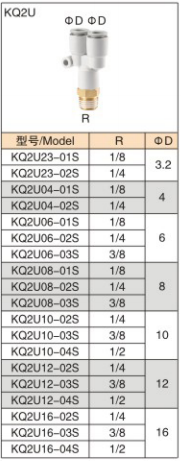

3.1 KQ2U (Bộ chia Y 1 vào 2 ra)

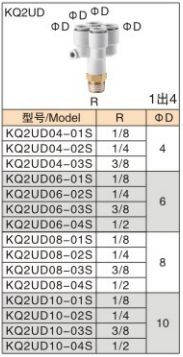

3.2 KQ2UD (đa tạp Y 1 trong 4 đầu ra)

4. Thông số kỹ thuật chung

5. Tính năng sản phẩm

     • Lắp ráp đẩy nhanh: Ống được lắp vào để bịt kín ngay lập tức. Nhấn cổ tháo màu trắng để tháo ống, cải thiện đáng kể hiệu quả lắp ráp.

     • Phân phối không khí đa đường: KQ2U để chia 1 thành 2, KQ2UD để chia 1 thành 4. Phân phối nguồn không khí tập trung để đơn giản hóa việc định tuyến không khí.

     • Tùy chọn giảm có sẵn: Các phiên bản có đường kính bằng nhau và giảm dần để kết nối các kích cỡ ống khác nhau.

     • Niêm phong chủ đề đáng tin cậy: Sợi nam bằng đồng mạ niken có khả năng chống ăn mòn và độ bền cơ học cao.

     • Kích thước nhỏ gọn: Dấu chân nhỏ cho không gian lắp đặt hạn chế, được sử dụng rộng rãi trong các bộ điều khiển, đồ gá lắp và mô-đun cốc hút.

6. Ứng dụng điển hình

     • Tách mảng cốc chân không (nhiều cốc hút dùng chung nguồn chân không)

     • Cung cấp không khí nhiều xi-lanh cho thiết bị tự động hóa

     • Mạch khí nén cho máy đóng gói, thiết bị 3C & máy ép phun

     • Tách đường dẫn khí cho đồ gá kiểm tra và kiểm tra bằng khí nén

7. Ghi chú cài đặt

     • Cắt ống vuông góc không có gờ; gờ có thể làm xước vòng đệm và gây rò rỉ không khí.

     • Đẩy ống hoàn toàn xuống đáy và xác nhận rằng cổ tháo ống đã khóa chắc chắn.

     • Không dùng cho nước, dầu hoặc chất lỏng ăn mòn mạnh. Chỉ dành cho dịch vụ khí nén và chân không.

     • Tránh uốn cong nhiều lần ở gốc khớp để tránh nứt nhựa.
