Phụ kiện lắp vào liên kết vách ngăn dòng KQ2E

Phụ kiện lắp đẩy liên kết vách ngăn dòng SOLH KQ2E | Đầu nối khí nén gắn bảng điều khiển

Thương hiệu: SOLH của Richge Technology | Lắp vách ngăn bằng khí nén tương đương SMC KQ2E

1. Tổng quan về sản phẩm

     KQ2E là phụ kiện liên kết vách ngăn trong dòng sản phẩm lắp một chạm SOLH KQ2, có thể hoán đổi hoàn toàn với SMC KQ2E. Phụ kiện vách ngăn bảng điều khiển thường được đặt tên, nó là thành phần tiêu chuẩn để thâm nhập đường khí nén thông qua các bảng và vách ngăn thiết bị. Nó kết nối các mạch không khí bên trong và bên ngoài, hỗ trợ lắp bảng van và xi lanh, được sử dụng rộng rãi trong tủ điều khiển, vỏ tự động hóa và vách ngăn phòng sạch.

2. Quy tắc đặt tên Người mẫu

Ví dụ về phân tích mô hình:

  Vách ngăn ống đôi tiêu chuẩn: KQ2E06-00A
     KQ2: Phụ kiện đẩy vào thế hệ thứ 2 dòng KQ2 (thân màu trắng)
     E: Liên kết vách ngăn, kết cấu xuyên suốt
     06: Đường kính ngoài của ống φ6mm, cả hai đầu cùng kích thước đẩy vào
     00: Cổng đẩy kép (vách ngăn ống với ống)
     A: Con dấu NBR, loại đệm để lắp ráp và tháo gỡ nhiều lần

  Vách ngăn nhỏ gọn: KQ2E04-00J
     Hậu tố J: Phiên bản nhỏ gọn thu nhỏ, kích thước nhỏ hơn dành cho tấm mỏng & thiết bị thu nhỏ

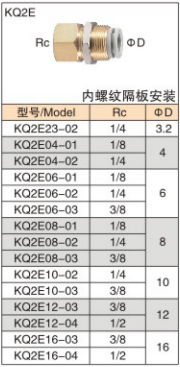

  Ren cái vào vách ngăn ống: KQ2E06-02A
     02: Ren ống côn cái Rc14

  Ý nghĩa đầy đủ: φ6 cổng đẩy vào ↔ Đầu nối vách ngăn ren cái RC1/4

3. Ba loại cấu trúc

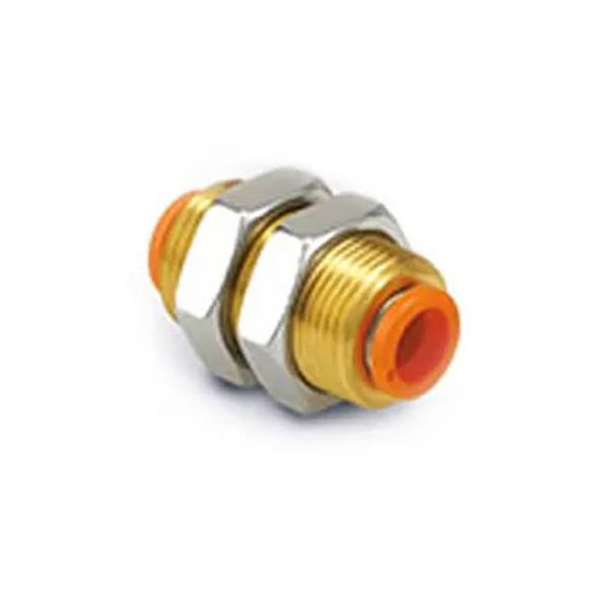

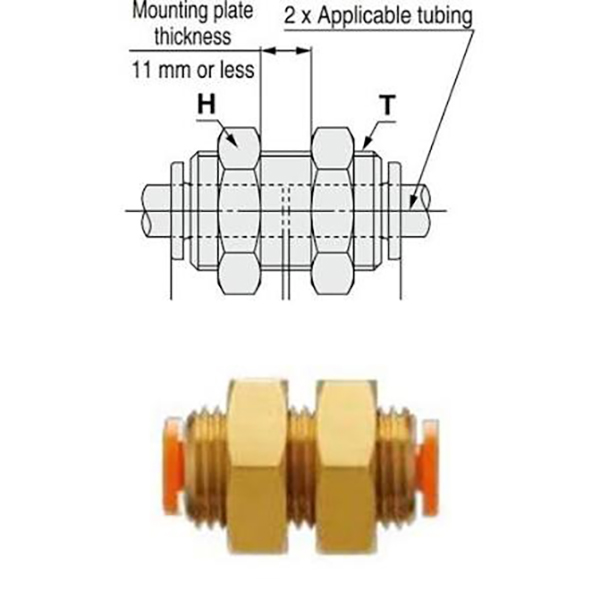

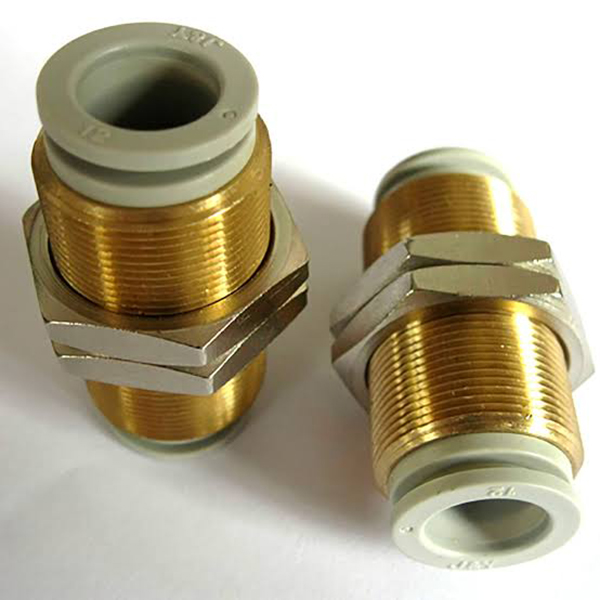

3.1 Liên kết vách ngăn ống kép tiêu chuẩn (KQ2EXX-00)

  Đặc điểm cấu trúc:

     • Cả hai đầu đều có cổng đẩy có đường kính bằng nhau. Phần giữa có ren đồng mạ niken + đai ốc khóa, cố định sau khi đi qua bảng điều khiển

     • Kênh dòng chảy thẳng mà không giảm đường kính hoặc thay đổi hướng, giảm áp suất tối thiểu

     • Ống khí ở cả hai bên của bảng điều khiển có thể được kết nối trực tiếp mà không cần bộ điều hợp bổ sung sau khi lắp đặt

3.2 Liên minh vách ngăn ống đôi mini nhỏ gọn (KQ2EXX-00J)

  Đặc điểm cấu trúc:

     • Thiết kế thu nhỏ được tối ưu hóa cho thiết bị vi mô và tấm mỏng, chiều dài tổng thể ngắn hơn và đường kính ren nhỏ hơn so với phiên bản tiêu chuẩn

     • Thích hợp cho bảng điều khiển mỏng và không gian lắp đặt chật hẹp, tình huống đi dây dày đặc

     • Các thông số hiệu suất tương tự như mẫu tiêu chuẩn, chỉ giảm kích thước vật lý

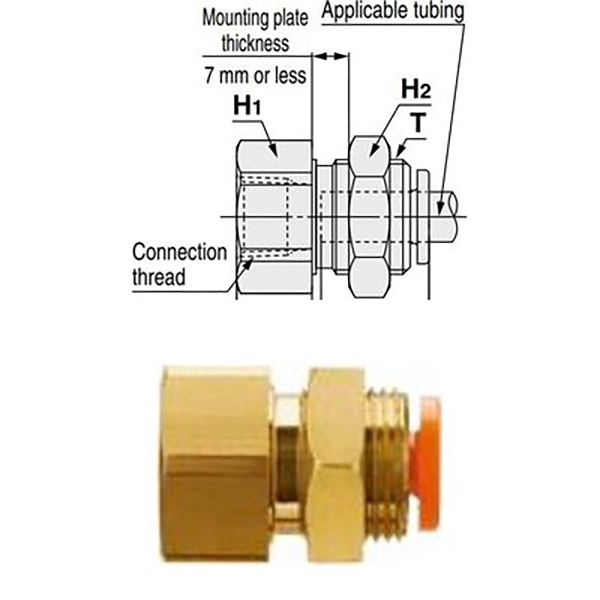

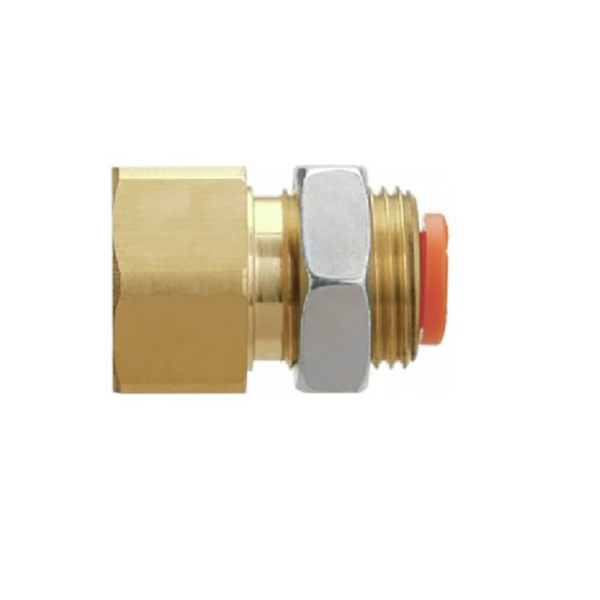

3.3 Liên kết ren với vách ngăn ống (KQ2EXX-YY)

  Đặc điểm cấu trúc:

     • Ren cái Rc một đầu (nối van điện từ, xi lanh, đảo van bên trong bảng điều khiển), đầu còn lại cổng đẩy vào cho ống ngoài

     • Đi kèm với phần ren và đai ốc khóa để xuyên qua và cố định bảng điều khiển. Thực hiện lắp đặt: van ren trong + ống dẫn khí bên ngoài

     • Cổng ren kết nối trực tiếp với van ren tiêu chuẩn; cổng đẩy duy nhất lộ ra bảng điều khiển bên ngoài để nối dây gọn gàng và chống hoạt động sai

4. Thông số kỹ thuật chung (Toàn bộ dòng sản phẩm)

5. Hướng dẫn lựa chọn và lắp đặt

  Hướng dẫn lựa chọn

     • Ống dẫn khí qua tủ điều khiển/bảng thiết bị, ống dẫn khí 2 bên → KQ2EXX-00

     • Solenoid/xi lanh gắn bên trong bảng điều khiển, ống bên ngoài → KQ2EXX-YY

     • Thiết bị thu nhỏ/panel mỏng, không gian chật hẹp hạn chế → KQ2EXX-00J

  Ghi chú cài đặt

  1. Khuyến nghị kích thước lỗ bảng điều khiển:
     •Ống Φ4Φ6: Đường kính lỗ khuyên dùng Φ15mm
     •Ống Φ8Φ10: Đường kính lỗ khuyên dùng Φ20mm
     •Ống Φ12Φ16: Đường kính lỗ khuyên dùng Φ24mm

  2. Giới hạn độ dày của tấm: Phiên bản tiêu chuẩn ≤7mm; phiên bản J nhỏ gọn 5mm

  3. Chuẩn bị ống: Cắt ống phẳng và không có gờ. Chèn hoàn toàn cho đến khi có tiếng tách để tránh rò rỉ.

  4. Siết chặt đai ốc: Cố định bằng cách siết chặt đai ốc khóa được cung cấp sau khi đi qua bảng điều khiển; Băng PTFE không cần thiết cho loại A (con dấu đệm tích hợp).

  5. Ứng dụng hút chân không: Chọn loại A có seal NBR để giữ chân không ổn định.

6. So sánh với các mẫu tương tự

7. Ứng dụng điển hình

     • Vách ngăn tủ điều khiển: KQ2E06-00 đưa ống bên trong ra khỏi tủ nối các trụ bên ngoài, đi dây gọn gàng

     • Gắn panel van điện từ: KQ2E06-01A dùng cho van bên trong panel, chỉ có cổng đẩy ra ngoài, gọn gàng, chống chạm

     • Sự thâm nhập vách ngăn phòng sạch: Sự thâm nhập đường dẫn khí kín giữa phòng sạch và thiết bị mà không phá vỡ môi trường sạch sẽ

     • Hệ thống dây điện dày đặc cho thiết bị nhỏ gọn: KQ2E04-00J cho bảng mỏng trên máy móc nhỏ để tiết kiệm không gian cho bố trí nhiều mạch
