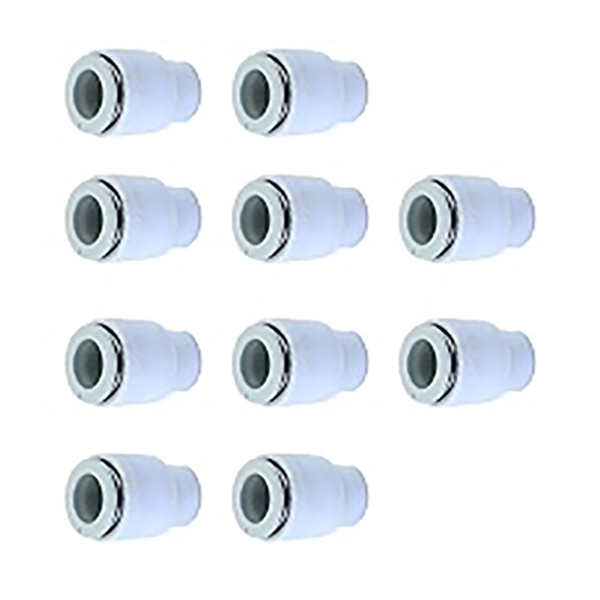

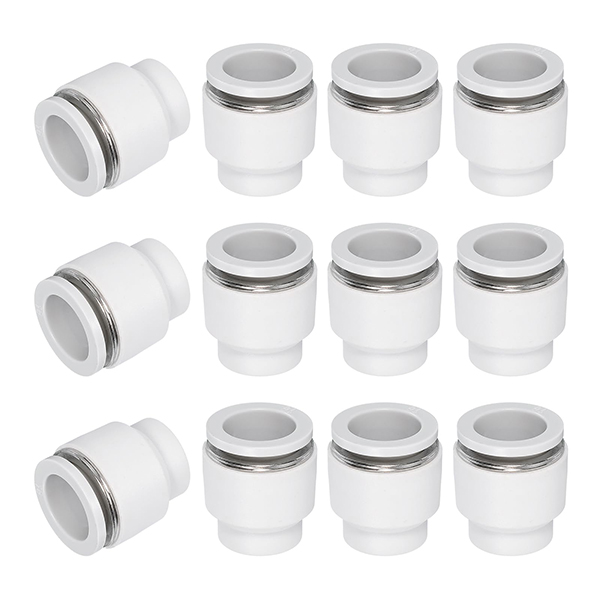

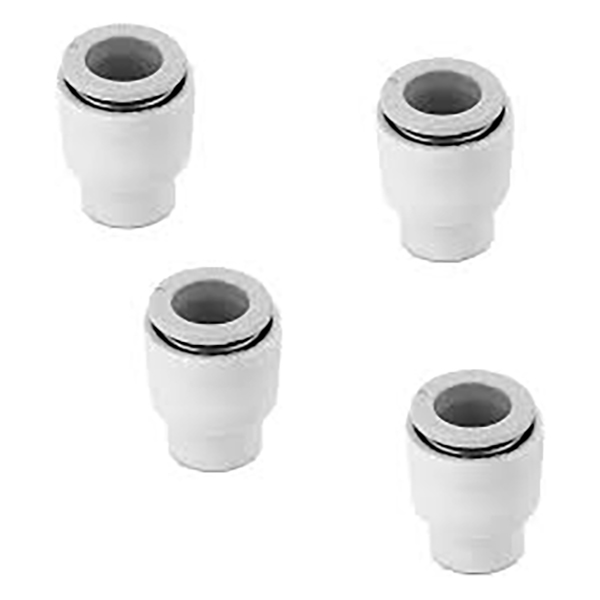

KQ2C Push Fit Nắp cuối nữ bằng nhựa

Nắp ấn dòng SOLH KQ2C | Đầu cắm ống khí nén cho phụ kiện một chạm KQ2

Thương hiệu: SOLH của Richge Technology | Đầu cắm ống đẩy tương đương SMC KQ2C cho các phụ kiện dòng KQ2

1. Tổng quan về sản phẩm

     KQ2C là nắp đẩy chuyên dụng (phích cắm ống) phù hợp với các phụ kiện khí nén dòng SOLH KQ2. Nó được thiết kế để bịt kín tạm thời các cổng ống khí đẩy vào không sử dụng để nhanh chóng đóng các mạch khí, một phụ kiện thiết yếu để vận hành hệ thống khí nén và bảo trì cổng dự trữ.

2. Quy tắc đặt tên mã mẫu

  Định dạng: KQ2C□□
     KQ2: Dòng phụ kiện một chạm thế hệ thứ 2 của SMC
     C: Nắp, nút cắm ống đẩy
     □□: Đường kính ngoài của ống phù hợp (mm)
  Ví dụ:
     KQ2C04: Phù hợp với cổng đẩy Φ4mm
     KQ2C06: Phù hợp với cổng đẩy Φ6mm (kích thước phổ biến nhất)
     KQ2C08: Phù hợp với cổng đẩy Φ8mm

3. Cấu trúc & tính năng cốt lõi

3.1 Thiết kế kết cấu

      Thiết kế dạng đẩy vào hình trụ với ống dẫn khí phù hợp với cấu hình, được lắp trực tiếp vào các cổng một chạm

      Nguyên tắc bịt kín: Nén lớp đệm NBR bên trong bên trong khớp nối sau khi lắp vào để tạo thành lớp bịt kín đáng tin cậy, không cần thêm dụng cụ

      Thiết kế chống rơi: Khóa chắc chắn bằng hàm thép không gỉ bên trong cổng đẩy vào sau khi lắp vào. Nhấn vòng tháo trên khớp nối để tháo nắp dễ dàng.

3.2 Ưu điểm chính

     • Cắm và chạy: Cài đặt không cần dụng cụ, lắp trực tiếp vào cổng kín, lắp ráp và tháo gỡ nhanh

     • Khả năng tương thích hoàn toàn: Hoạt động với tất cả các cổng một chạm dòng KQ2 bao gồm các loại T/L/U/E/UD/UT/VD/VT

     • Hiệu suất đáng tin cậy: Được định mức cho áp suất làm việc toàn hệ thống, hỗ trợ chân không xuống tới -100kPa mà không có rủi ro rò rỉ

     • Kích thước nhỏ gọn: Tiết kiệm diện tích lắp đặt, lý tưởng cho tủ điều khiển và không gian máy chật hẹp bên trong

     • Chất liệu bền: Thân nhựa kỹ thuật PBT + Vòng đệm NBR, chống va đập và chống ăn mòn cho tuổi thọ cao

4. Danh sách mẫu chuẩn

5. Thông số kỹ thuật chung

6. Kịch bản ứng dụng

     • Vận hành niêm phong cổng dành riêng: Bịt kín các cổng đẩy không sử dụng trong quá trình vận hành máy để tránh rò rỉ không khí; kết nối ống sau khi thử nghiệm xong

     • Đóng cổng dự phòng: Bịt kín các cổng dự phòng trên đảo van và phụ kiện ống góp (KQ2UD/KQ2UT) để chặn bụi và rò rỉ không khí do tai nạn

     • Niêm phong mạch bị vô hiệu hóa tạm thời: Bịt kín các cổng của mạch xi lanh bị ngừng hoạt động tạm thời trong quá trình bảo trì thiết bị mà không ảnh hưởng đến các mạch làm việc khác

     • Chống rò rỉ mạch chân không: Bịt kín các cổng cốc hút không sử dụng trên thiết bị chân không để duy trì mức chân không ổn định

7. Ghi chú sử dụng

     •Kiểm tra khả năng tương thích: Chọn đúng kích thước cổng phù hợp với giới hạn. Cổng Φ6 chỉ chấp nhận KQ2C06; kích thước không khớp gây ra lỗi phốt hoặc lắp không thành công.

     •Lắp hoàn toàn: Đẩy hoàn toàn nắp vào cổng cho đến khi nghe thấy tiếng tách, xác nhận rằng các ngàm đã được khóa để bịt kín đáng tin cậy.

     •Phương pháp tháo: Nhấn vòng đệm vào khớp nối trong khi kéo nắp ra ngoài. Không kéo mạnh để tránh làm hỏng hàm bên trong.

     • Giới hạn điều kiện làm việc: Không phù hợp với khí ăn mòn, hơi nước nhiệt độ cao và các phương tiện đặc biệt khác, chỉ dành cho các ứng dụng khí nén và chân không tiêu chuẩn.

     • Bảo trì & thay thế: Thay nắp khi vòng đệm bị cũ hoặc hư hỏng để tránh rò rỉ không khí do bịt kín không tốt.

8. So sánh: Nắp đẩy KQ2C và phích cắm có ren
