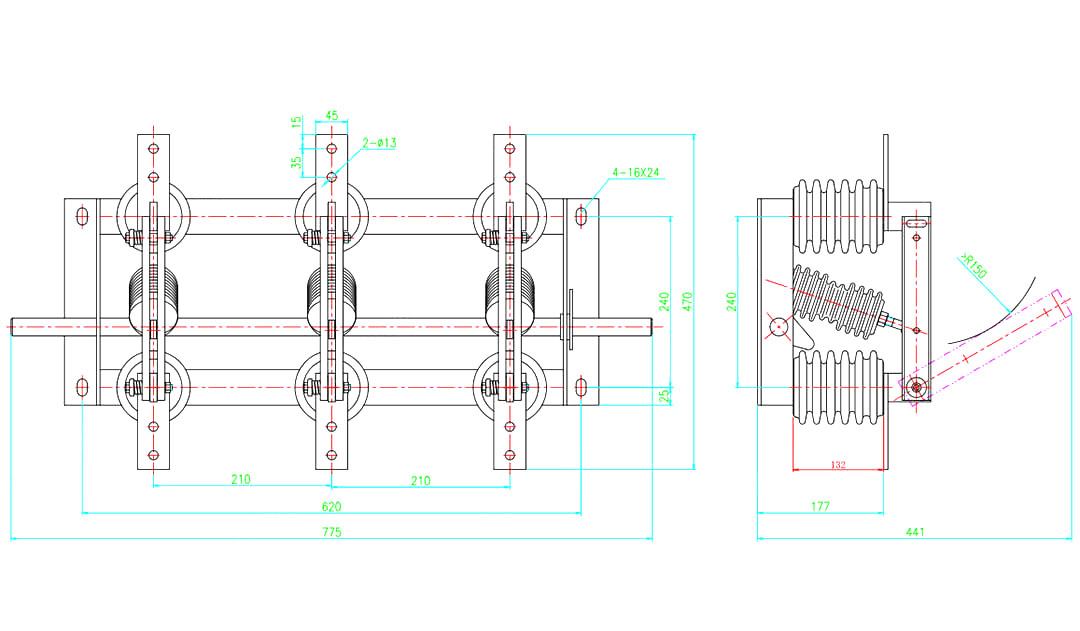

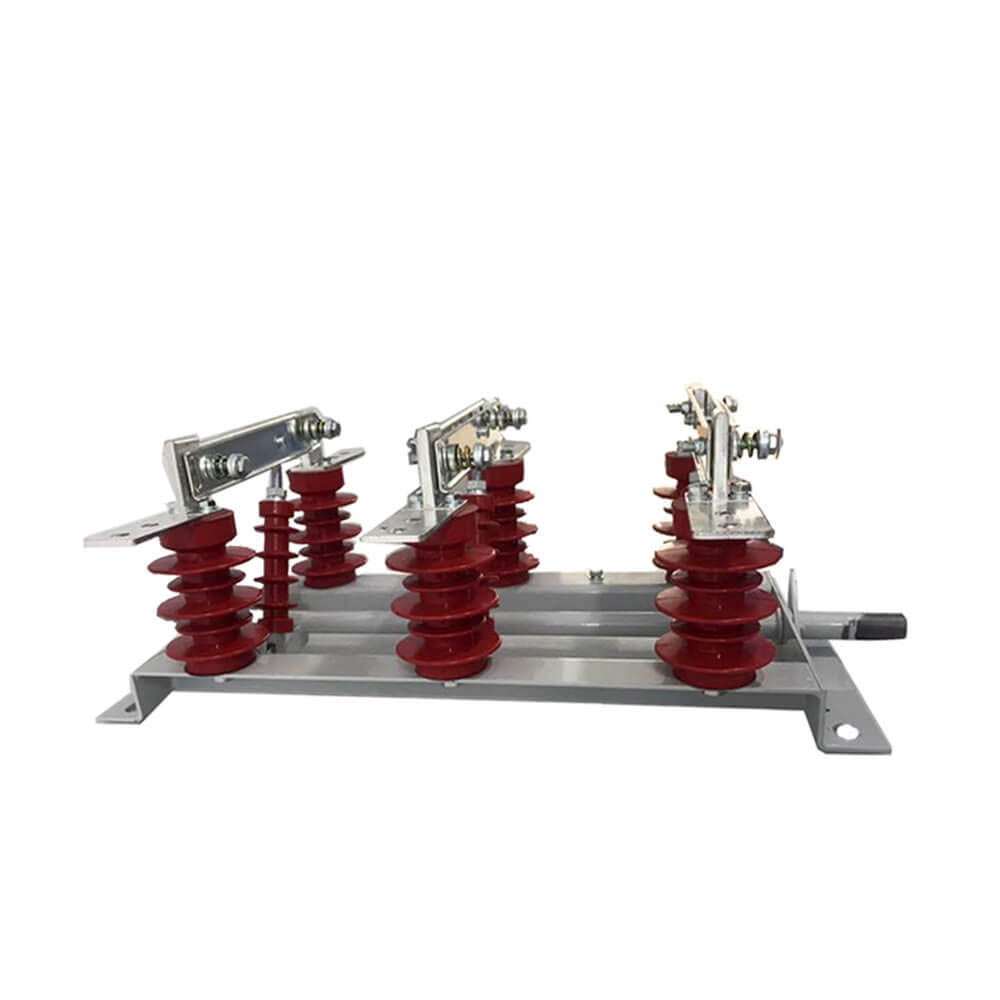

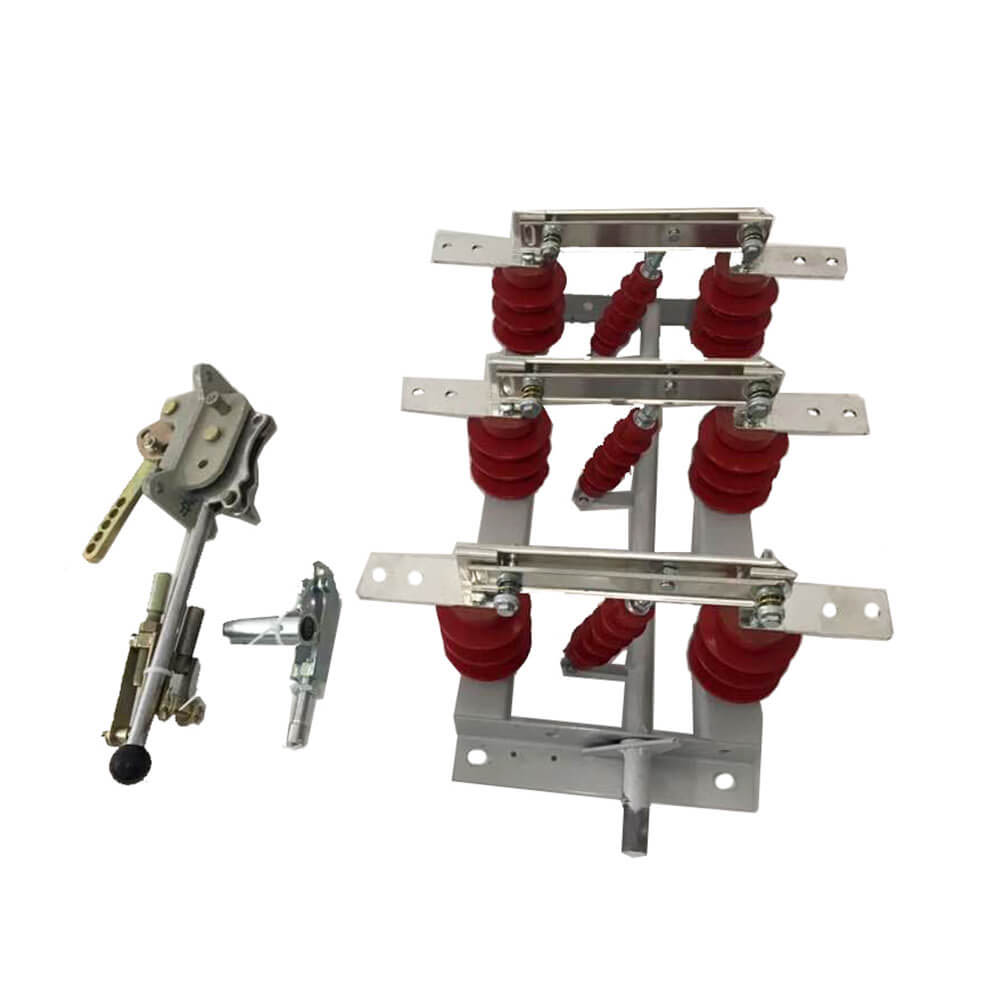

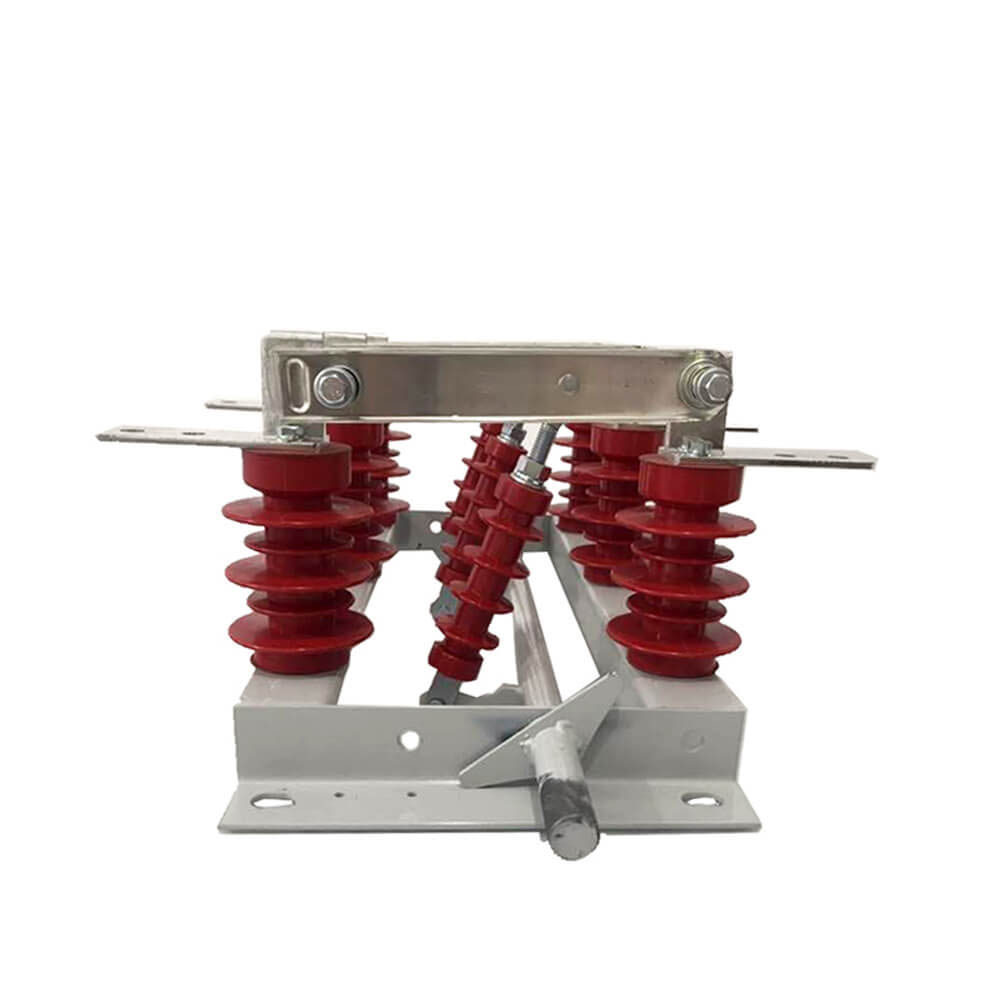

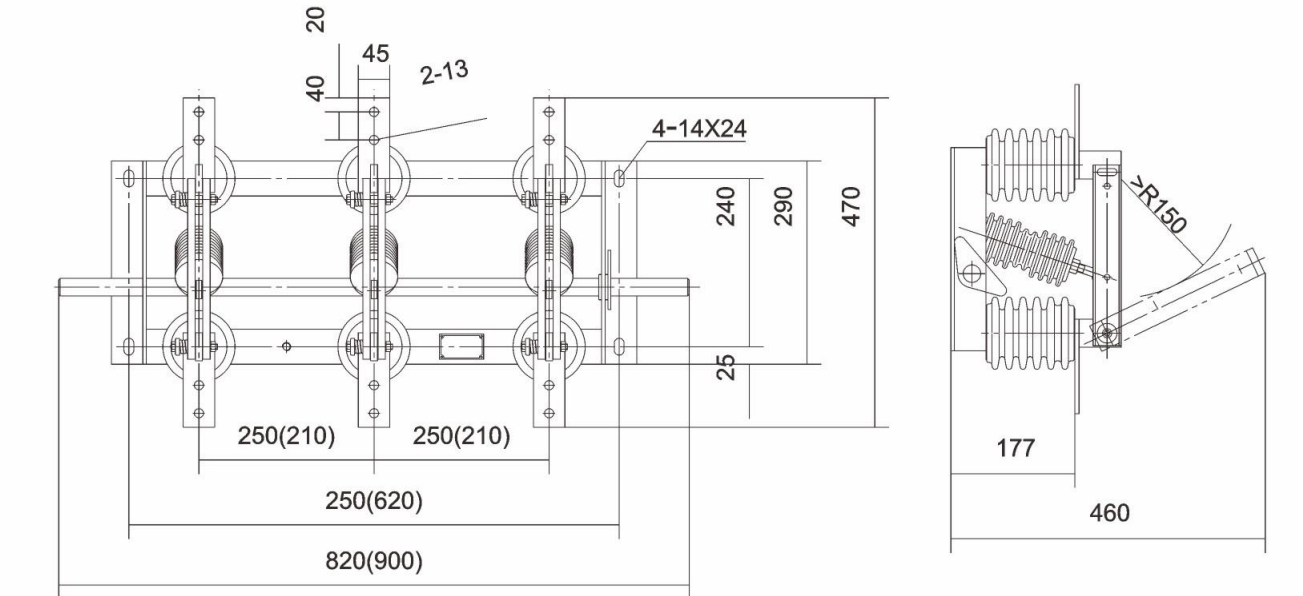

Phần dẫn điện của GN19-12/400, 630, 1000, 1250 Công tắc ngắt kết nối loại được cố định trên cơ sở bởi hai chất cách điện trụ cột cho mỗi pha. . Mỗi pha của con dao tiếp xúc được kết nối với giữa chất cách điện cà vạt, cách điện buộc và được lắp đặt trên đế của trục chính được kết nối. Trục chính được kết nối với thanh kết nối (do người dùng cung cấp) và loại cơ chế di chuyển CS6-1 thông qua tay cầm. Con dao tiếp xúc kết nối bao gồm hai tấm đồng có rãnh, không chỉ làm tăng diện tích tản nhiệt của dao tiếp xúc để giảm nhiệt độ dưới cùng, mà còn cải thiện cường độ cơ học của dao tiếp xúc, do đó độ ổn định động của công tắc được cải thiện. Một đầu của dao tiếp xúc được gắn trên khối tiếp xúc (hoặc trên thanh dẫn điện) bằng một bu lông (xe của Shaw). GN19-12/1000, 1250 tiếp xúc với việc lắp đặt tấm khóa từ tính, cộng với mục đích của tấm khóa từ tính là khi một dòng ngắn mạch lớn để tăng cường con dao tiếp xúc hai rãnh giữa | sự thu hút. GN19-12/400, 630 Công tắc ngắt kết nối có giới hạn nhỏ thông qua dòng điện, do đó không cần phải thêm một tấm khóa từ tính.
1. Sự cô lập và an toàn: Sau khi ngắt kết nối, một khoảng cách cách nhiệt đáng tin cậy được thiết lập để đảm bảo rằng
2. Chuyển đổi dòng: Chuyển đổi và kết nối dòng theo yêu cầu vận hành.
3. Chuyển đổi dòng điện thấp: Được sử dụng để chuyển đổi dòng điện nhỏ trong mạch, chẳng hạn như sạc dòng của ống lót, thanh bus, đầu nối, cáp ngắn, dòng tụ điện của các tụ điện cân bằng điện áp chuyển đổi, dòng điện lưu thông trong quá trình chuyển đổi bus kép và dòng điện kích thích của bộ biến đổi điện áp.
4. Máy biến áp hiện tại thú vị: Tùy thuộc vào các trường hợp cụ thể của các loại cấu trúc khác nhau, nó có thể chuyển đổi dòng kích thích không tải của các máy biến áp của một số năng lực nhất định.
Các loại bộ cách ly trung bình
Bộ cách ly trung bình có thể được chia thành các loại ngoài trời và trong nhà dựa trên các phương pháp cài đặt:
- Các bộ cách ly điện áp trung bình ngoài trời: có khả năng chịu được các yếu tố tự nhiên như gió, mưa, tuyết, bụi bẩn, ngưng tụ, băng và sương giá, phù hợp để lắp đặt trên các nền tảng ngoài trời.
- Các bộ cách ly trung bình trong nhà: Thích hợp cho môi trường trong nhà, thường đòi hỏi hiệu suất cách nhiệt cao hơn.
Dựa trên cấu trúc của hỗ trợ cách nhiệt, chúng có thể được chia thành:
-Công tắc cách ly một cột: Sử dụng trực tiếp không gian thẳng đứng bên dưới thanh cái trên cao làm cách điện, tiết kiệm không gian, giảm các dây dẫn kết nối và cung cấp trạng thái ngắt kết nối rõ ràng, đặc biệt phù hợp để truyền điện áp cực cao.
- Công tắc cách ly hai cột: Thích hợp cho nhu cầu hiện tại cao hơn, cung cấp sự ổn định cao hơn.
- Công tắc cách ly ba cột: Thích hợp cho các hệ thống năng lượng phức tạp hơn, cung cấp khả năng tải và độ tin cậy tốt hơn.
Chức năng cách ly an toàn 1 - Trong quá trình bảo trì thiết bị điện, nó cung cấp một khoảng cách điện và điểm ngắt rõ ràng để đảm bảo an toàn cho nhân viên bảo trì.
2 Giới hạn vận hành - Công tắc cách ly không thể được vận hành dưới tải; Nó không nên được sử dụng để phá vỡ hoặc đóng dòng tải hoặc dòng điện ngắn mạch. Các công tắc cách ly được trang bị một buồng phát triển vòng cung có thể hoạt động dưới các tải trọng nhỏ và các đường không tải.
Hoạt động bật nguồn: Đầu tiên Đóng công tắc cách ly, sau đó đóng bộ ngắt mạch hoặc công tắc tải.
Hoạt động tắt nguồn: Đầu tiên mở bộ ngắt mạch hoặc công tắc tải, sau đó mở công tắc cách ly.
Khi chọn một công tắc cách ly, đảm bảo rằng điện áp định mức, dòng điện định mức, dòng ổn định động và dòng ổn định nhiệt đáp ứng các yêu cầu của ứng dụng. Vai trò chính của công tắc cách ly là ngắt kết nối các mạch không có dòng tải, cho phép bảo trì an toàn. Trước khi vận hành công tắc cách ly, đảm bảo rằng bộ ngắt mạch đã ngắt kết nối mạch.
Công tắc cách ly không có một thiết bị khai thác vòng cung chuyên dụng; Không vận hành nó trong các điều kiện tải hoặc ngắn mạch để đảm bảo an toàn cho thiết bị và nhân sự.
 |
 |
 |

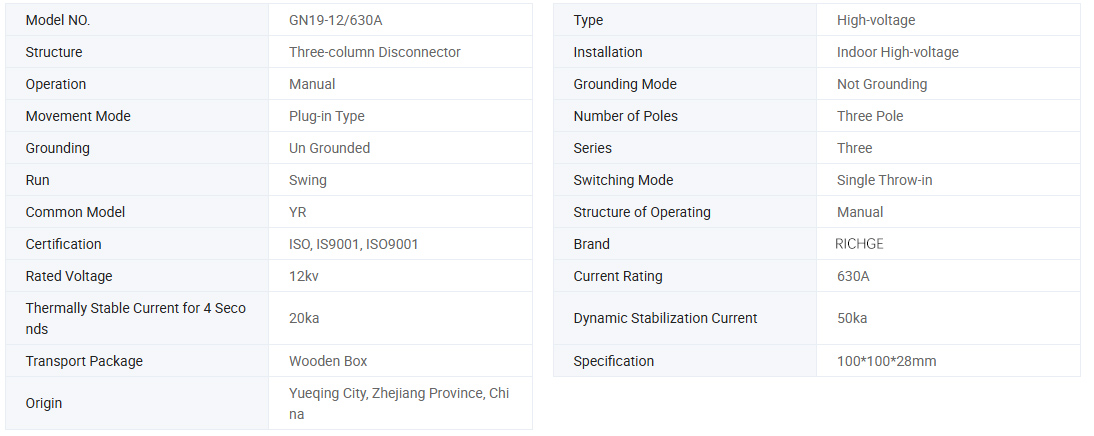

| Người mẫu |
Điện áp định mức (KV) |
Xếp hạng hiện tại (MỘT) |
Xếp hạng thời gian ngắn chịu được dòng điện (The / 4s) |
Đỉnh định mức chịu được dòng điện (The) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Giới hạn trên của nhiệt độ môi trường +40, giới hạn dưới -L0, Lưu ý: Cho phép lưu trữ và vận chuyển ở -25 ℃
2. Độ cao không quá 1000m
3. Độ ẩm tương đối: Trung bình hàng ngày không quá 95%, trung bình hàng tháng không quá 90%
4. Áp suất hơi nước: Trung bình hàng ngày không quá 2,2 × 10-3MPa, trung bình hàng tháng không quá 1,8 × 10-3MPa
5. Không khí xung quanh không được thoát khỏi khí ăn mòn hoặc dễ cháy, hơi nước và ô nhiễm rõ ràng khác.
6. Không có rung động thường xuyên và bạo lực.
Lưu ý: Vui lòng tham khảo ý kiến của nhà sản xuất để giải quyết vấn đề nếu nó không phù hợp với các điều kiện trên
● Chấp nhận OEM & ODM: Có
● Chứng chỉ: CE, Báo cáo kiểm tra
● Thời gian sản xuất: 7 ~ 12 ngày làm việc
● Thời gian bảo hành: 12 tháng
● Thời gian giao hàng: 15 ngày
● Khi đặt hàng công tắc này, vui lòng cho biết đặc tả mô hình, điện áp định mức, dòng điện được định mức và dữ liệu kỹ thuật khác.
● Nếu có các yêu cầu đặc biệt, bạn có thể thương lượng của chúng tôi để giải quyết chúng.
